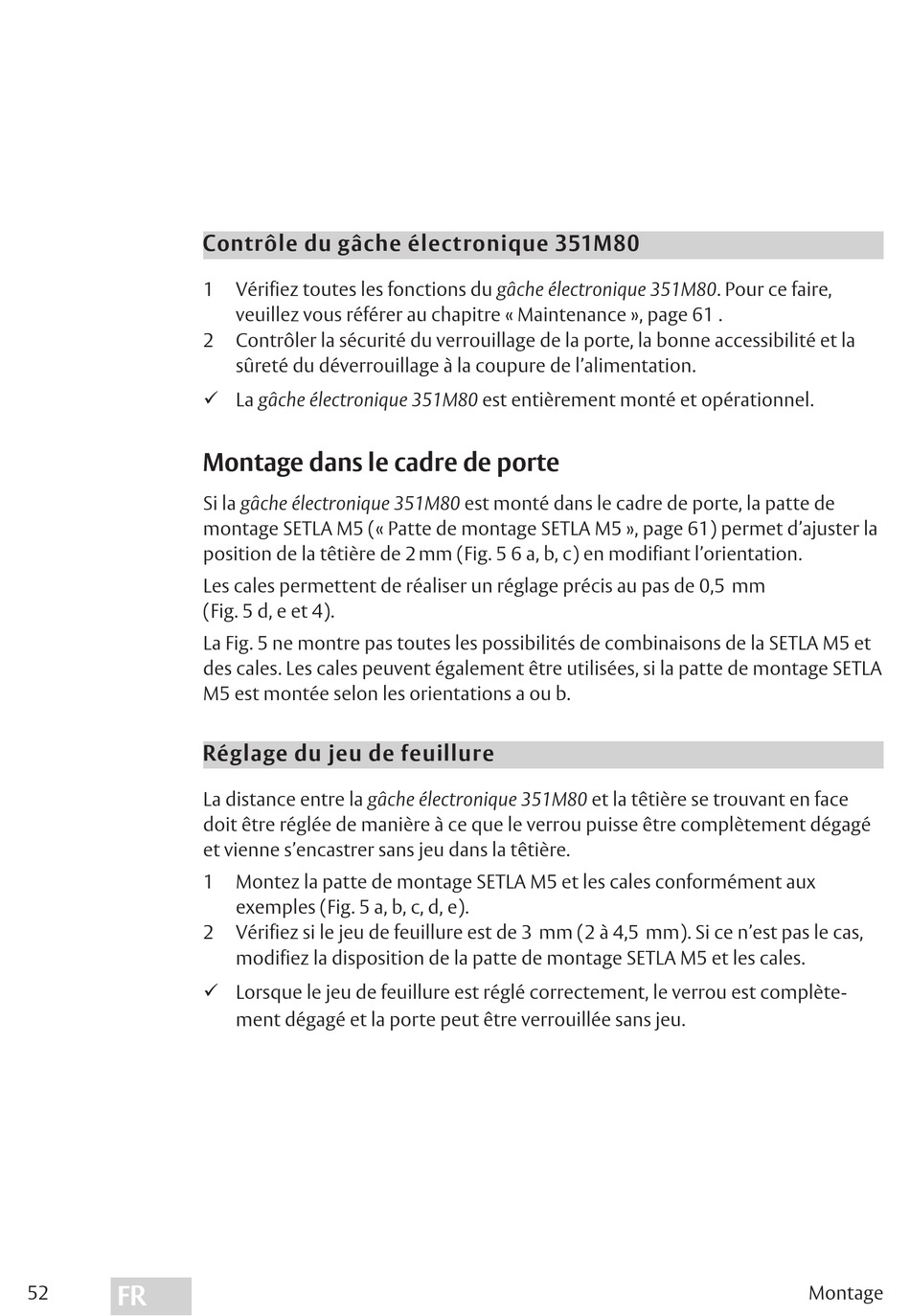

Contrôle du gâche électronique 351M80
1 Vérifiez toutes les fonctions du gâche électronique 351M80. Pour ce faire,
veuillez vous référer au chapitre « Maintenance », page 61 .
2 Contrôler la sécurité du verrouillage de la porte, la bonne accessibilité et la
sûreté du déverrouillage à la coupure de l'alimentation.
9 La gâche électronique 351M80 est entièrement monté et opérationnel.

Montage dans le cadre de porte

Si la gâche électronique 351M80 est monté dans le cadre de porte, la patte de
montage SETLA M5 (« Patte de montage SETLA M5 », page 61) permet d'ajuster la
position de la têtière de 2 mm (Fig. 5 6 a, b, c) en modifiant l'orientation.
Les cales permettent de réaliser un réglage précis au pas de 0,5 mm
(Fig. 5 d, e et 4).
La Fig. 5 ne montre pas toutes les possibilités de combinaisons de la SETLA M5 et
des cales. Les cales peuvent également être utilisées, si la patte de montage SETLA
M5 est montée selon les orientations a ou b.
Réglage du jeu de feuillure
La distance entre la gâche électronique 351M80 et la têtière se trouvant en face
doit être réglée de manière à ce que le verrou puisse être complètement dégagé
et vienne s'encastrer sans jeu dans la têtière.
1 Montez la patte de montage SETLA M5 et les cales conformément aux
exemples (Fig. 5 a, b, c, d, e).
2 Vérifiez si le jeu de feuillure est de 3 mm (2 à 4,5 mm). Si ce n'est pas le cas,
modifiez la disposition de la patte de montage SETLA M5 et les cales.
9 Lorsque le jeu de feuillure est réglé correctement, le verrou est complète-
ment dégagé et la porte peut être verrouillée sans jeu.
