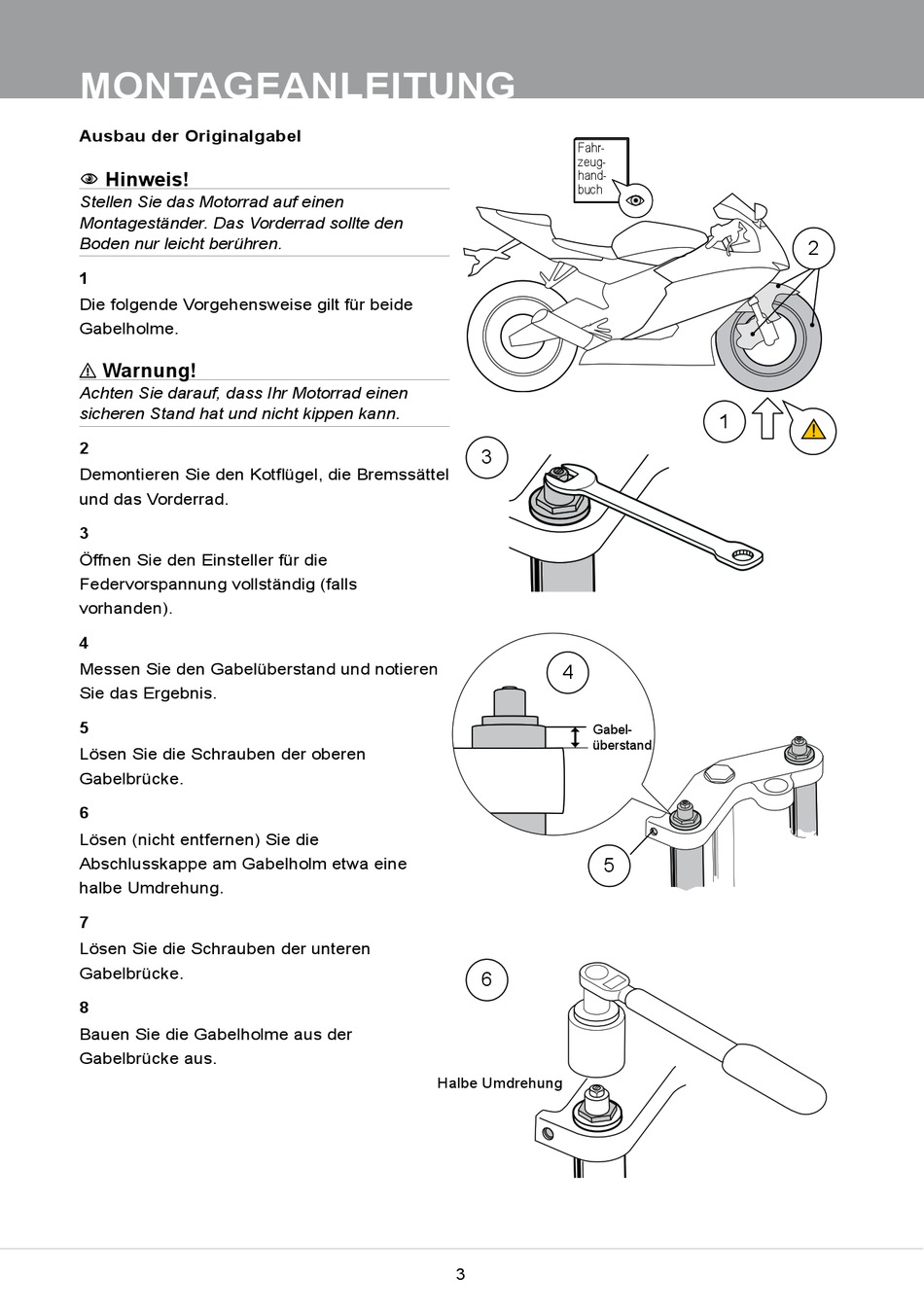

MONTAGEANLEITUNG
Ausbau der Originalgabel
Hinweis!
1
Stellen Sie das Motorrad auf einen
Montageständer. Das Vorderrad sollte den
Boden nur leicht berühren.
1
Die folgende Vorgehensweise gilt für beide
Gabelholme.
⚠
Warnung!
Achten Sie darauf, dass Ihr Motorrad einen
sicheren Stand hat und nicht kippen kann.
2
Demontieren Sie den Kotflügel, die Bremssättel
und das Vorderrad.
3
Öffnen Sie den Einsteller für die
Federvorspannung vollständig (falls
vorhanden).
4
Messen Sie den Gabelüberstand und notieren
Sie das Ergebnis.
5
Lösen Sie die Schrauben der oberen
Gabelbrücke.
6
Lösen (nicht entfernen) Sie die
Abschlusskappe am Gabelholm etwa eine
halbe Umdrehung.
7
Lösen Sie die Schrauben der unteren
Gabelbrücke.
8
Bauen Sie die Gabelholme aus der
Gabelbrücke aus.
Fahr-
zeug-
hand-
buch
3
4
Gabel-
überstand
5
6
Halbe Umdrehung
3
2
1
