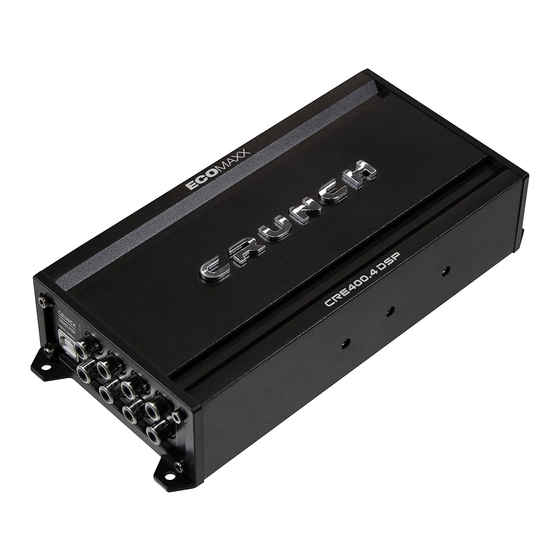

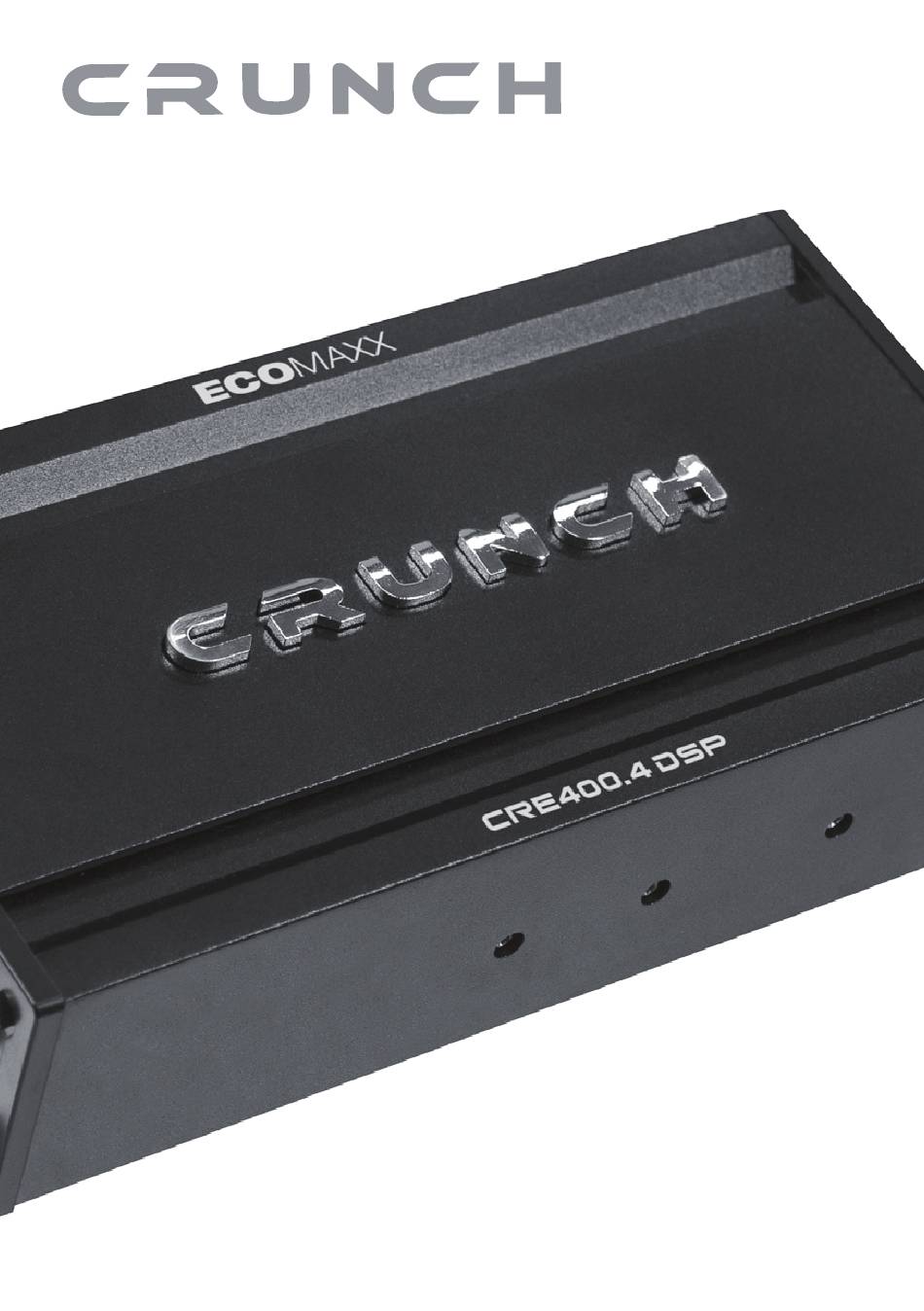

- Seite 1 VERS. 1.1 ECOMAXX CRE400.4 DSP BENUTZERHANDBUCH · OWNER‘S MANUAL...
- Seite 2 DEUTSCH...
- Seite 3 DEUTSCH Elektro- und Elektronikgeräte – Informationen für private Haushalte Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elek- tro- und Elektronikgeräten. Die wichtigsten Anforderungen sind hier zusammengestellt. 1. Getrennte Erfassung von Altgeräten Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen.
- Seite 4 Das Gerät fungiert als Audioverstärker mit digitalem Audioprozessor, der zum Verstärken und Modi- fizieren von Audiosignalen innerhalb eines Soundsystems in einem Fahrzeug Verwendung findet. KONFORMITÄTSERKLÄRUNG Hiermit erklärt die Audio Design GmbH, dass das Gerät Crunch CRE400.4 DSP der Richtlinie 2014/53/EU entspricht. Die vollständige Konformitätserklärung ist unter www.crunch.de/ce einzusehen. Inverkehrbringer:...
- Seite 5 DEUTSCH TECHNISCHE DATEN CRE400.4 DSP 4-Kanal Verstärker mit 6-Kanal Full HD Audio Digital Signal Prozessor Verstärker Analog Class A/B 4 x 35 Watt RMS @ 4 Ohm 4 x 50 Watt RMS @ 2 Ohm 400 Watt Max. Ausgangsleistung DSP Chip Dual Core Audio Signalprozessor 32 Bit, 122,88 MHz Abtastrate 48 kHz / Full HD Audio...
- Seite 6 DEUTSCH SICHERHEITSHINWEISE DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen. BITTE KEINE BEDIENUNG DES SOUNDSYSTEMS AUSFÜHREN, WELCHE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KÖNNTE. Führen Sie keine Bedienungen aus, die Ihre Aufmerksamkeit län- gere Zeit in Anspruch nehmen.
- Seite 7 DEUTSCH BEIM BOHREN VON LÖCHERN, BESTEHENDE KOMPONENTEN, LEITUNGEN UND KABEL DES FAHR- ZEUGS NICHT BESCHÄDIGEN. Wenn Sie bei der Installation Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf die Kraftstoffleitungen, den Benzintank, elektrische Kabel und andere Leitungen nicht zu beschädigen, zu berühren oder zu blockieren.
- Seite 8 DEUTSCH MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bord- computer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden. Vergewissern Sie sich, dass das Gerät am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine abgeschlossene Gehäuse ohne Luftzirkulation oder in der Nähe von wärmeabstrahlenden Teilen oder elektronischen Steuerungen des Fahrzeugs.
- Seite 9 DEUTSCH ELEKTRISCHE ANSCHLÜSSE FAHRZEUG- BATTERIE < – max. 30 cm– > 20 A +12V Verbinden Sie die beiden Anschlüsse +12V des 20-pol Kabelsteckers mit dem +12V-Pol der Fahrzeug- batterie. Verwenden Sie ein geeignetes Kabel mit ausreichendem Querschnitt (empfohlen 1,5 mm Achten Sie bitte darauf, dass beide 12V-Anschlüsse angeschlossen sind.
- Seite 10 DEUTSCH FUNKTIONSBESCHREIBUNG STATUS Leuchtet diese LED blau, ist der Verstärker betriebsbereit. Leuchtet diese rot, liegt eine Fehlfunktion vor. Beachten Sie dann die Hinweise im Abschnitt FEHLERBEHEBUNG auf Seite 15. BYPASS AMP Mit diesem Schalter kann die Verstärker-Sektion umgangen werden, um den integrierten 6-Kanal DSP als eigenständiges DSP-Gerät zu verwenden.
- Seite 11 DEUTSCH FUNKTIONSBESCHREIBUNG 11 12 USB PC CONNECT Dieser USB-Eingang ist für die Verbindung mit einem PC/Laptop vorgesehen, um mit der „DSP Mas- ter“ Software die DSP-Funktionen einzustellen. Beachten Sie dazu die Angaben auf Seite 13. Die BT LED leuchtet auf, sobald der Verstärker mit einem Bluetooth Gerät zum Audio Streaming oder ®...
- Seite 12 DEUTSCH TYPISCHES ANWENDUNGSBEISPIEL 2 - 8 Ω 2 - 8 Ω 2 - 8 Ω 2 - 8 Ω REM IN REM OUT Zusätzlicher Verstärker...
- Seite 13 DEUTSCH ERSTER SYSTEMSTART MIT PC / LAPTOP Empfohlene Spezifikationen: CPU: 1.6 GHz oder höher RAM: 1 GB oder höher HDD: 512 MB oder mehr Speicherplatz „DSP Master“ Software: Display: 1024×576 oder höher www.crunchaudio.de/dsp Microsoft™ Windows 10 oder höher Laden Sie die „DSP Master“ Software herunter und installieren diese auf Ihrem Computer Verbinden Sie den Computer über das mitgelieferte USB-Kabel mit dem USB-Anschluss des Geräts Drehen Sie den Zündschlüssel in die Position ACC oder ON Die POWER-LED leuchtet auf und nach weniger als 10 Sekunden ist das Gerät betriebsbereit...
- Seite 14 DEUTSCH ERSTER SYSTEMSTART MIT APP Bluetooth ® Kabellose Bluetooth Verbindung ® aktiviert Gerätename: CRE DSP DSP Master App: App Store: Smartphones und Mobilgeräte ® Google Play: Android Smartphones und Mobilgeräte ® Laden Sie die „DSP Master“ App und installieren diese auf Ihrem Smartphone/Mobilgerät Drehen Sie den Zündschlüssel in die Position ACC oder ON Die POWER-LED leuchtet auf und nach weniger als 10 Sekunden ist das Gerät betriebsbereit Starten Sie die „DSP Master“...
- Seite 15 DEUTSCH FEHLERBEHEBUNG ACHTUNG: Sämtliche Hinweise dieser Fehlerbehebung beziehen sich auf das gesamte Soundsystem und deren Ein- zelkomponenten. Unter Umständen entspricht die Ausstattung Ihres Geräts nicht den in den Hinweisen beschriebenen Funktionen. Überspringen Sie dann diesen Punkt und machen mit dem nächsten weiter. KEINE FUNKTION / DIE POWER LED LEUCHTET NICHT Überprüfen Sie zuerst die Sicherung des verlegten Stromkabels an der Fahrzeugbatterie Die Sicherung ist defekt...
- Seite 16 DEUTSCH FEHLERBEHEBUNG DIE POWER LED LEUCHTET, ABER ES KOMMT KEIN TON AUS DEN LAUTSPRECHERN Überprüfen Sie folgende Schritte: Niederpegelmodus: Sind die RCA/Cinchkabel am Radio/Steuergerät und am Gerät korrekt ange- schlossen? • Die RCA/Cinchkabel sind korrekt angeschlossen. Es könnte ein RCA/Cinchkabel defekt sein. Überprüfen Sie die Funktion der RCA/Cinchkabel an einem anderen Audiogerät.
- Seite 17 DEUTSCH VERZERRUNGEN ODER ZISCHGERÄUSCHE SIND AUS DEN LAUTSPRECHERN ZU HÖREN Überprüfen Sie folgende Schritte: Ist ein Eingangspegelregler am Gerät zu hoch eingestellt? Drehen Sie den Regler langsam zurück, bis ein sauberes Audiosignal zu hören. Ist der Bass Boost (Bassanhebung) am Gerät zu hoch eingestellt? Drehen Sie den Regler langsam zurück, bis ein sauberes Audiosignal zu hören.
- Seite 18 More Information on: www.audiodesign.de/english/disposal DECLARATION OF CONFORMITY Audio Design GmbH hereby declares that the DSP Amplifier Crunch CRE400.4 DSP complies with Directive 2014/53/EU. The full declaration of conformity can be viewed at www.crunchaudio.de/ce...
- Seite 19 ENGLISH TECHNICAL SPECIFICATIONS CRE400.4 DSP 4-Channel Amplifier with 6-Channel Full HD Audio Digital Signal Processor Amplifier Analog Class A/B 4 x 35 Watts RMS @ 4 Ohms 4 x 50 Watts RMS @ 2 Ohms 400 Watts Max. Total Output Power DSP Chip Dual Core Audio Signal Processor 32 Bit, 122,88 MHz...
- Seite 20 ENGLISH SAFETY INSTRUCTIONS THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPERATION WITH A 12V ON-BOARD ELECTRI- CAL SYSTEM OF A VEHICLE. Otherwise fire hazard, risk of injury and electric shock consists. PLEASE DO NOT MAKE ANY OPERATION OF THE SOUND SYSTEM, WHICH DISTRACT YOU FROM A SAFE DRIVING.
- Seite 21 ENGLISH MOUNT THE DEVICE AND OTHER COMPONENTS OF THE SOUND SYSTEM SUFFICIENTLY. Otherwise the device and components may get loose and act as dangerous objects, which could cause serious harm and damages in the passenger room. ENSURE NOT TO DAMAGE COMPONENTS, WIRES AND CABLES OF THE VEHICLE WHEN YOU DRILL THE MOUNTING HOLES.
- Seite 22 ENGLISH MECHANICAL INSTALLATION Avoid any damages on the components of the vehicle like air bags, cables, board computer, seat belts, gas tank or the like. Ensure that the chosen location provides a sufficient air circulation for the device. Do not mount the device into small or sealed spaces without air circulation near by heat dispersing parts or electrical parts of the vehicle.
- Seite 23 ENGLISH ELECTRICAL INTERCONNECTION VEHICLE BATTERY < – max. 30 cm– > 20 A +12V Connect both +12V connections of the 20-pin connector with the +12V pole of the vehicle’s battery. Use a suitable cable with a sufficient cross section (recommended 1.5 mm .
- Seite 24 ENGLISH FUNCTIONAL DESCRIPTION STATUS If this LED lights up blue, the amplifier is ready for operation. If the LED lights up red, there is a mal- function. Then refer to the TROUBLESHOOTING section on page 29. BYPASS AMP This switch allows the amplifier section to be bypassed to use the onboard 6-channel DSP as a stand- alone DSP device.
- Seite 25 ENGLISH 11 12 USB PC CONNECT This USB input is intended for the connection to a PC/laptop in order to set the DSP functions with the “DSP Master” software. Please note the information on page 27. The BT LED lights up as soon as the amplifier is connected to a Bluetooth device for audio streaming ®...
- Seite 26 ENGLISH TYPICAL APPLICATION EXAMPLE 2 - 8 Ω 2 - 8 Ω 2 - 8 Ω 2 - 8 Ω REM IN REM OUT Additional Amplifier...
- Seite 27 ENGLISH FIRST SYSTEM START WITH PC / LAPTOP Recommended specifications: CPU: 1.6 GHz or higher Memory: 1 GB or higher HDD: 512 MB or more available space DSP Master Software: Display: 1024×576 or higher www.crunchaudio.de/dsp Microsoft™ Windows 10 or higher Download and install the “DSP Master”...
- Seite 28 ENGLISH FIRST SYSTEM START WITH APP Bluetooth ® Wireless Bluetooth Connection ® aktiviert Device Name : CRE DSP DSP Master App: App Store: smart phones and mobile devices ® Google Play: Android smart phones and mobile devices ® Download and install the “DSP Master” App App on your smart phone or mobile device Turn the ignition key to the ACC or ON position The POWER LED lights up and after less than 10 seconds the device is operative Start the “DSP Master”...
- Seite 29 ENGLISH TROUBLE SHOOTING ATTENTION: All instructions in this troubleshooting refer to the entire sound system and its individual components. The features of your device may not match the functions described in the notes. Then skip this point and move on to the next one.
- Seite 30 ENGLISH TROUBLE SHOOTING THE POWER LED IS ON, BUT NO SOUND COMES FROM THE SPEAKERS Check the following steps: Low level mode: Are the RCA cables on the head unit and on the device correctly connected? • The RCA cables are correctly connected. Then an RCA cables could be defective.
- Seite 31 ENGLISH DISTORTION OR HISSING NOISE CAN BE HEARD FROM THE SPEAKERS Check the following steps: Is a input level controller on the device set too high? Slowly turn the controller back until you hear a clean audio signal. Is the Bass Boost controller on the device set too high? Slowly turn the controller back until you hear a clean audio signal.
- Seite 32 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.audiodesign.de - www.crunchaudio.de © Audio Design GmbH, All Rights Reserved...
