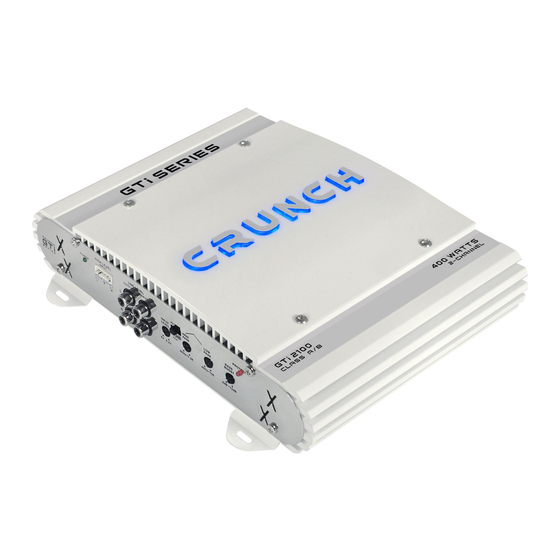

- Seite 1 BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D’USO MANUAL DE USO G Ti 2 100 · G Ti 2 200 2-KANAL VERSTÄRKER 2 CHANNEL AMPLIFIER AMPLIFICATEUR 2 CANAUX AMPLIFICATORE 2 CANALI AMPLIFICADOR DE 2 CANALES...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS TABLE OF CONTENT TABLE DES MATIÈRES SOMMARIO INDICE BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D´USO MANUAL DE USO ABBILDUNGEN / FIGURES / FIGURES / FIGURI / FIGURES... -
Seite 3: Technische Daten
Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Installation beginnen und den Verstärker in Betrieb nehmen. TECHNISCHE DATEN GTi2100 GTi2200 Ausgangsleistung RMS 2 x 60 W an 4 Ohm 2 x 110 W an 4 Ohm 2 x 100 W an 2 Ohm 2 x 200 W an 2 Ohm 1 x 200 W an 4 Ohm gebrückt... -
Seite 4: Anschlüsse
HINWEISE VOR DER INSTALLATION - Dieser Verstärker ist nur zum Anschluss an ein 12-Volt-System mit negativer Masse geeignet. - Die während des Betriebs abgestrahlte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation. Es ist sehr wichtig, dass die Kühlrippen des Kühlkörpers nicht an einem Blech oder an einer Oberfläche anliegen, wodurch die Luftzirkulation eingeschränkt werden könnte. -
Seite 5: Bedienelemente
LAUTSPRECHERVERKABELUNG Im 2-Kanal-Betrieb (d.h. je ein Lautsprecher pro Verstärkerkanal) sollte die Impedanz 2 Ohm pro Lautsprecher nicht unterschritten werden. Im gebrückten Modus (d.h. zwei Verstärkerausgänge werden zusammengeschaltet) verdoppelt sich die Mindest-Impedanz auf 4 Ohm pro gebrücktem Ausgang. Verbinden sie niemals die Lautsprecher-Anschlüsse mit der Masse des Fahrzeugchassis oder mit der +12 V Stromversorgung. -
Seite 6: Schutzschaltung
HIGH LEVEL INPUT Der High Level Input Anschluss (Hochpegeleingang) dient zur Ansteuerung des Verstärkers mittels Lautsprecherkabel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügt. Verlängern Sie dazu die entsprechenden Lautsprecherkabel, die aus Ihrem Steuergerät führen mit geeigneten hochwertigen Lautsprecherkabeln bis zum Einbauort des Verstärkers. Verbinden Sie dann jeweils die passenden Lautsprecherkabel mit den Kabeln der beiliegenden HIGH LEVEL INPUT- Stecker wie unten beschrieben. - Seite 7 2-KANAL-BETRIEB STEREO (ABB. 3) Wenn der Verstärker von einem Steuergerät mit 2 Ausgangskanälen angesteuert wird, um damit 2 Lautsprecher in stereo zu betreiben, dann sind die Anschlüsse folgendermaßen vorzunehmen: (1) Zum Steuergerät, Audiosignal-Ausgang links (2) Zum Steuergerät, Audiosignal-Ausgang rechts (3) Lautsprecher links (4) Lautsprecher rechts 1-KANAL-BETRIEB MONO (ABB.
-
Seite 8: Eng
Please read the user's manual carefully before the installation and the first operation of the amplifier. SPECIFICATIONS GTi2100 GTi2200 Output Power RMS 2 x 60 W @ 4 Ohms 2 x 110 W @ 4 Ohms 2 x 100 W @ 2 Ohms... - Seite 9 IMPORTANT NOTES PRIOR TO INSTALLATION - This device is only suited for a 12 volt system with negative ground. - The radiated heat while operation requires sufficient air circulation at the place of installation. It is very important that the heatsink fins do not have contact with any metal parts or any surfaces which could impair air circulation.
-
Seite 10: Operating Elements
LOUDSPEAKER CONNECTIONS - In 2-channel operation (i.e. one loudspeaker on each amplifier channel), the impedance must not be lower than 2 ohms for each speaker - In bridging mode (two amplifier outputs combined) the impedance must not be lower than 4 ohms for the bridged output. -
Seite 11: Protection Circuit
HIGH LEVEL INPUT The High Level Input is suitable to connect the amplifier inputs with speaker wires, if your headunit is not equipped with pre-amplifier RCA outputs. Extend therefor every regarding speaker cable from your headunit with appropriate speaker cables from your car audio retailer to the mounting location of the amplifier. - Seite 12 2-CHANNEL OPERATION STEREO (FIG. 3) If you want to run the amplifier with the 2 line output channels from the headunit to drive 2 loudspeakers in stereo, connect the following setup: (1) To the headunit, line output left (2) To the headunit, line output right (3) Loudspeaker left (4) Loudspeaker right 1-CHANNEL OPERATION MONO (FIG.
-
Seite 13: Fra
Veuillez s’il vous plait lire attentivement toutes les instructions d’installation avant que vous installiez l’amplificateur et le fassiez fonctionner. CARACTERISTIQUES GTi2100 GTi2200 Puissance de sortie RMS 2 x 60 W @ 4 Ohm 2 x 110 W @ 4 Ohm... - Seite 14 RECOMMANDATIONS AVANT L’INSTALLATION - Cet appareil convient exclusivement au branchement à un système de 12 volt à masse négative. - La chaleur provenant de l’utilisation nécessite un espace de montage avec une circulation de l’air suffisante. Il est important que les canaux de refroidissement de l’appareil de refroidissement ne soient pas en contact avec une tôle ou une surface, qui pourraient causer une réduction de la circulation de l’air.
- Seite 15 BRANCHEMENTS DES HAUT-PARLEURS - En mode 2 canaux (un pour chaque canal de l´amplificateur), l´impédance ne doit pas être inférieure á 2 ohms par haut parleur. - En mode ponté (c.a.d chacune des 2 sorties de l´ampli sont branchées ensembles) l´impédance ne doit pas être inférieure á...
-
Seite 16: Circuit De Protection
HIGH LEVEL INPUT (ENTRÉE HAUT NIVEAU) L´entrée haut niveau est appropriée pour connecter les entrées de l´amplificateur avec les fils des hauts-parleurs dans le cas où votre autoradio (source) ne serait pas équipé(e) de sorties RCA. Grâce aux câbles appropriés fournit par votre revendeur car audio pour les hauts-parleurs, prolonger les sorties de votre autoradio jusqu`à... - Seite 17 FONCTIONNEMENT 2 CANAUX STEREO (FIG. 3) Si l’amplificateur est commandé par un autoradio avec 2 canaux de sortie et connecté à 2 haut-parleurs, dans ce cas là, les branchements et les réglages sont à faire comme décrits la figure 3: (1) À...
-
Seite 18: Dati Tecnici
Per favore leggere le istruzioni per il montaggio integralmente, prima di montare l’amplificatore e di metterlo in funzione. DATI TECNICI GTi2100 GTi2200 Potenza di uscita RMS 2 x 60 W @ 4 Ohms 2 x 110 W @ 4 Ohms... - Seite 19 INDICAZIONI IMPORTANTI PRIMA DEL MONTAGGIO - Questo apparecchio é adatto unicamente ad essere collegato con un sistema elettrico a 12 Volt con massa negativa. - Il calore irradiato durante l’erogazione di potenza richiede un posizionamento con una sufficiente circolazione d’aria. É molto importante che le alette di raffreddamento del dissipatore non siano adiacenti ad una paratia che possa limitare la circolazione d´aria.
-
Seite 20: Elementi Di Comando
COLLEGAMENTI ALTOPARLANTI - Nel funzionamento a 2 canali (un altoparlante connesso a ciascun canale dell´amplificatore) l´impedenza di ciascun altoparlante non deve essere inferiore a 2 ohm. - Nel funzionamento a ponte in mono (2 uscite dell´amplificatore combinate) l´impedenza non essere inferiore a 4 ohm. - Non collegare mai i cavi altoparlanti alla massa della carrozzeria o al +12V. -
Seite 21: Circuiti Die Protezione
INGRESSO HIGH LEVEL L´ingresso alto livello è indicato per connettere l´ingresso dell´amplificatore con I cavi degli altoparlanti nel caso la vostra sorgente non sia equipaggiata di uscite RCA. Attraverso cavi adeguati forniti dal vostro rivenditore car audio, prolungate le uscite della sorgente fino a dove volete posizionare il vostro amplificatore. -
Seite 22: Risoluzione Dei Problemi
FUNZIONAMENTO A 2 CANALI STEREO (FIG. 3) Se l’amplificatore è impiegato con un´autoradio con 2 canali d´uscita e pilota 2 altoparlanti, impiegare lo schema di collegamento e regolazione di figura 3 : (1) Dall´autoradio, uscita sinistra (2) Dall´autoradio, uscita destra (3) Altoparlante sinistro (4) Altoparlante destra FUNZIONAMENTO A 1 CANALE MONO (FIG. -
Seite 23: Datos Técnicos
Lea completamente las instrucciones de montaje antes de proceder a montar el amplificador y ponerlo en funcionamiento. DATOS TÉCNICOS GTi2100 GTi2200 2 x 60 W @ 4 Ohmios 2 x 110 W @ 4 Ohmios Potencia de salida RMS 2 x 100 W @ 2 Ohmios... - Seite 24 INDICACIONES IMPORTANTES PREVIAS AL MONTAJE - Este equipo es adecuado sólo para la conexión a un sistema de 12 voltios con tierra negativa. - El calor irradiado hace que sea importante que instale el aparato en un lugar con suficiente circulación de aire.
-
Seite 25: Elementos De Mando
CONEXIÓN DE ALTAVOCES - Operando en 2 canales (p.e. un altavoz para cada canal) la impedancia nunca debe ser inferior a 2 ohmios por cada altavoz - En modo puenteado (dos salidas combinadas por altavoz) la impedancia no debe ser inferior a 4 ohmios. - Seite 26 HIGH LEVEL INPUT (ENTRADA DE ALTA) La entrada de alta es adecuada para conectar la entrada de amplificador con cable de altavoz si su unidad radio-CD no esta dotada de salidas de previo. Amplíe los cables de salida de la unidad radio- CD hasta la ubicaciòn del amplificador con cable de altavoz adecuado que puede proporcionarle su instalador autorizado.
-
Seite 27: Solución De Problemas
FUNCIONAMIENTO DE 2 CANALES STEREO (FIG. 3) Si el amplificador de la radio del coche funciona con 2 canales y está conectado a 2 altavoces, deberá realizar las conexiones y los ajustes como se indica en la figura 3: (1) A la radio del coche, salida izquierda (2) A la radio del coche, salida derecha (3) Altavoz izquierdo (4) Altavoz derecho... - Seite 28 HIGH LEVEL LINE LEVEL INPUT OUTPUT INPUT POWER PROTECT FILTER LEVEL HIGH BASS INPUT PASS PASS BOOST FULL 0.2V 60Hz 1.2kHz 40Hz 150Hz 12dB SPEAKERS FUSE BRIDGED –...
- Seite 29 HIGH LEVEL LINE LEVEL INPUT OUTPUT INPUT POWER PROTECT FILTER LEVEL HIGH BASS INPUT PASS PASS BOOST FULL 0.2V 60Hz 1.2kHz 40Hz 150Hz 12dB FULL SPEAKERS FUSE BRIDGED 2 - 8 Ω 2 - 8 Ω...
- Seite 30 HIGH LEVEL LINE LEVEL INPUT OUTPUT INPUT POWER PROTECT FILTER LEVEL HIGH BASS INPUT PASS PASS BOOST FULL 0.2V 60Hz 1.2kHz 40Hz 150Hz 12dB SPEAKERS FUSE BRIDGED 4 - 8 Ω...
- Seite 32 Audio Design GmbH · www.crunchaudio.de Am Breilingsweg 3 · D-76709 Kronau (Germany) Tel. +49 (0)7253 - 9465-0 · Fax +49 (0)7253 - 946510 © 2011 Audio Design GmbH, All Rights Reserved.
