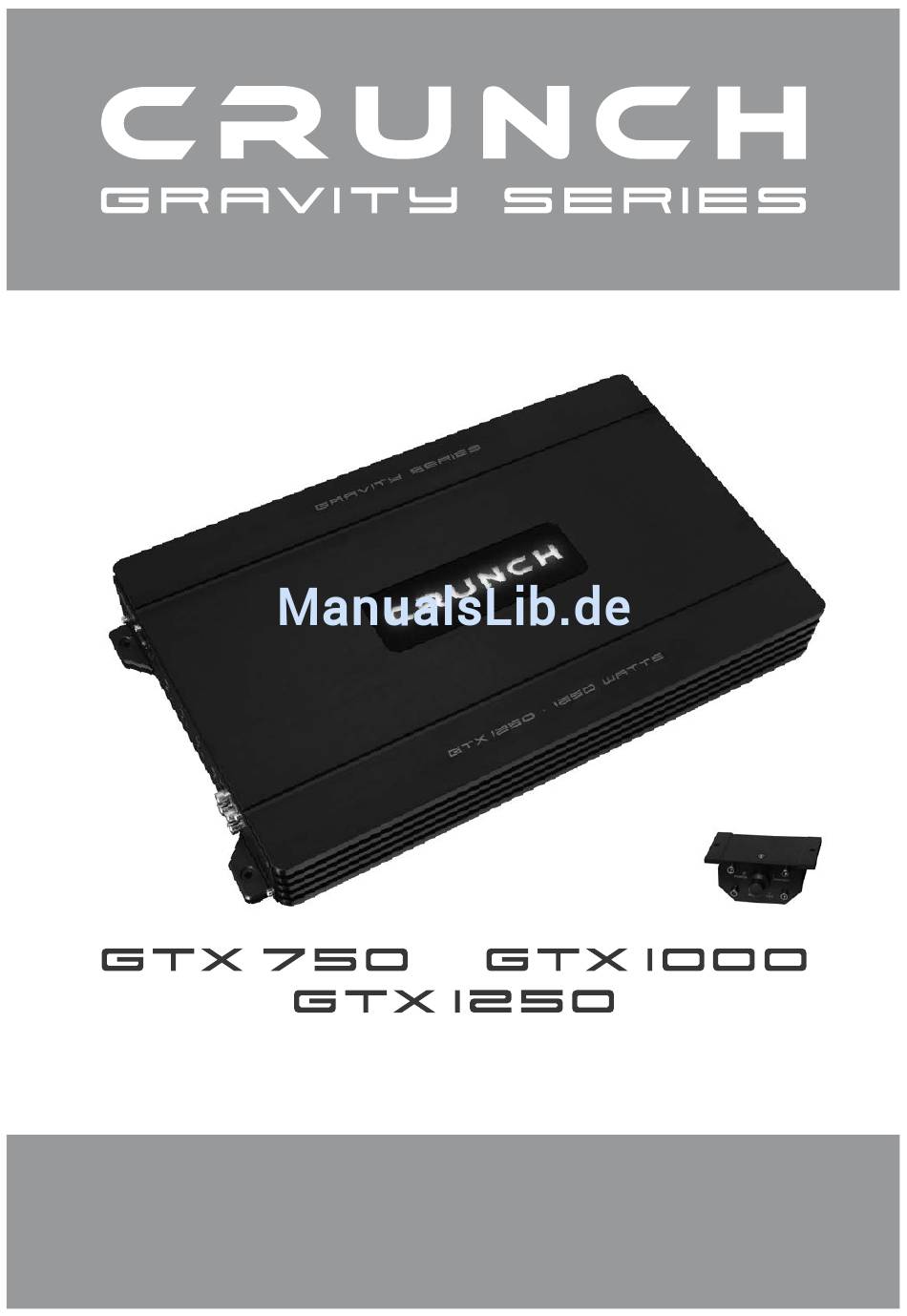

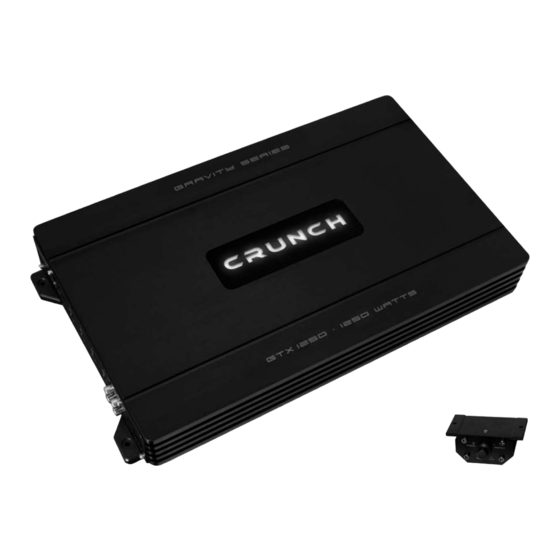

- Seite 1 C L A S S A / B M O N O C A R A U D I O A M P L I F I E R S B E N U T Z E R H A N D B U C H O W N E R , S M A N U A L VERS.1.2...
-
Seite 2: Inhaltsverzeichnis
I N H A L T S V E R Z E I C H N I S SICHERHEITSHINWEISE INSTALLATIONSHINWEISE GTX750 / GTX1000 / GTX1250 Funktionen und Bedienelemente Anschlussbeispiel: Tiefpass-Modus mit einem Subwoofer TECHNISCHE DATEN FEHLERBEHEBUNG OWNER’S MANUAL IN ENGLISH FROM PAGE 11 Dieses Symbol weist Sie auf wichtige Hinweise auf den folgenden Seiten hin. -
Seite 3: Sicherheitshinweise
S I C H E R H E I T S H I N W E I S E BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. -
Seite 4: Installationshinweise
I N S T A L L A T I O N S H I N W E I S E HINWEIS! Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. -
Seite 5: Elektrische Anschlüsse
Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten. Ziehen Sie nach der Installation alle Schrauben fest an, denn ein lockerer Anschluss kann eine Fehlfunktion, unzureichende Stromversorgung oder Störgeräusche sowie Verzerrungen zur Folge haben. Wir empfehlen dafür das CR25WK Kabelset von CRUNCH. BELEUCHTUNG DES LOGOS (LOGO BADGE) Mit diesem Tastschalter kann gewählt werden, ob das Logo auf der Oberseite blau oder weiß... -
Seite 6: Gtx750 / Gtx1000 / Gtx1250
G T X 7 5 0 _ G T X 1 0 0 0 - G T X 1 2 5 0 FUNKTIONEN UND BEDIENELEMENTE POWER/PROTECT (Auch auf der Bass Remote Kabelfernbedienung zu finden) Leuchtet die POWER LED ist der Verstärker betriebsbereit. Leuchtet die PROTECT LED auf, liegt eine Fehlfunktion vor. -
Seite 7: Anschlussbeispiel: Tiefpass-Modus Mit Einem Subwoofer
G T X 7 5 0 _ G T X 1 0 0 0 - G T X 1 2 5 0 ANSCHLUSSBEISPIEL: Tiefpass-Modus mit einem Subwoofer HINWEIS! Optional kann noch ein zweiter Subwoofer an die nicht belegten Anschlussklemmen angeschlos- sen werden. -
Seite 8: Technische Daten
Alle Crunch Verstärker sind mit einer individuellen Seriennummer versehen, die für statistische und servicebedingte Zwecke aufgezeichnet wird. Alle Crunch Verstärker sind mit einer CE-Kennzeichnung versehen. Damit sind die Geräte für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert. -
Seite 9: Fehlerbehebung
F E H L E R B E H E B U N G Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4. - Seite 10 F E H L E R B E H E B U N G HINWEIS! SCHUTZ-SCHALTUNG Im Verstärker sind verschiedene elektronische Schutzsicherungen integriert. Bei Überlastung, Überhitzung, Kurzschluss an den Lautsprechern, aber auch bei zu niederohmigen Betrieb oder mangelhafter Stromversorgung schaltet dieser ab, um größeren Schäden vorzubeugen.
- Seite 11 T A B L E O F C O N T E N T SAFETY INSTRUCTIONS INSTALLATION INSTRUCTIONS GTX750 / GTX1000 / GTX1250 Features and operational controls Interconnetion example Low Pass-Mode with 1 Subwoofer SPECIFICATIONS TROUBLE SHOOTING This symbol adverts you a important reference note on the following pages. Attend these reference notes by any means, otherwise damage of the device or the vehicle may be caused.
-
Seite 12: Safety Instructions
S A F E T Y I N S T R U C T I O N S PLEASE ATTEND THE FOLLOWING ADVICES BEFORE THE FIRST OPERATION! DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPER- WILL BE EXPOSED TO HIGH HUMIDITY AND DUST. -
Seite 13: Installation Instructions
I N S T A L L A T I O N I N S T R U C T I O N S REFERENCE NOTE Before you start with the installation of the sound system, disconnect by any means the GROUND connection wire from the battery, to avoid any risk of electric shock and short circuits. -
Seite 14: Electrical Interconnection
Make sure that all screws are fixed tight after the installation, because loosely connections may cause malfunctions, unsufficient power supply or interferences. We reccomend therefore the CRUNCH CR25WK wirekit. LOGO BADGE With this switch you can choose between white or blue illumination of the upper logo badge. - Seite 15 G T X 7 5 0 _ G T X 1 0 0 0 - G T X 1 2 5 0 FUNCTIONS AND OPERATIONAL CONTROLS POWER/PROTECT (Also located on the Bass Remote unit) If the POWER LED lights up, the amplifier is ready for operation. If the PROTECT LED lights up, a malfunction is indicated.
-
Seite 16: Interconnection Example Low-Pass Mode With 1 Subwoofer
G T X 7 5 0 _ G T X 1 0 0 0 - G T X 1 2 5 0 INTERCONNECTION EXAMPLE Low-Pass Mode with 1 Subwoofer NOTE!! A additional subwoofer can be connected to the non-occupied speaker outputs. In this case ensure a impedance of 4 - 8 ohms on GTX750 / GTX1000 and on Connect stereo RCA output... - Seite 17 Technical specifications are subject to change! Errors are reserved! For damages on the vehicle and the device, caused by handling errors of the device, we can’t assume liability. All Crunch Amplifiers are tagged with a individual serialnumber, which will be registerd for statistic and service conditional purposes.
- Seite 18 T R O U B L E S H O O T I N G Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct. Recheck 2. The cabels have no mechanical or electrical contact. Recheck 3.
- Seite 19 T R O U B L E S H O O T I N G REFERENCE NOTE PROTECTION CIRCUIT This amplifier owns a protection circuit. If overloading, overheating and shorted loudspeakers, or too low impedance or insufficient power supply is insisted, the amplifier shuts down to prevent serious damage. If one of this disfunctions is detected, the red PROTECT LED lights up.
