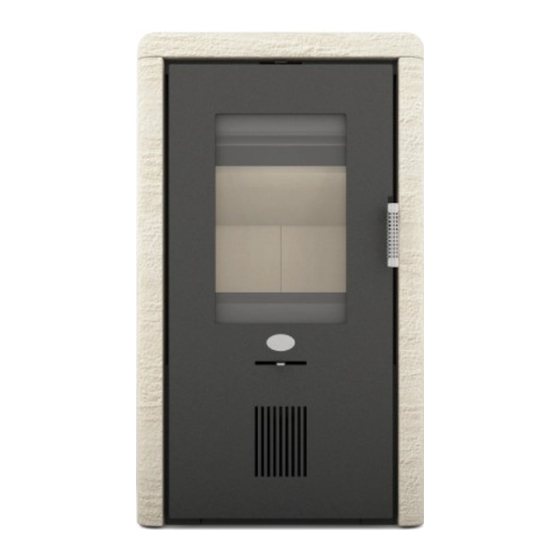

max blank Lissabon Montageanleitung
Verwandte Anleitungen für max blank Lissabon
Inhaltszusammenfassung für max blank Lissabon
- Seite 1 MONTAGE-ANLEITUNG Typenschild für Ihr Heizgerät Lissabon Bitte entnehmen Sie weitere wichtige Hinweise auf der nächsten Seite!
-
Seite 2: Anbringung Des Typenschildes
Anbringung des Typenschildes Der Gesetzgeber schreibt vor, das beigefügte Typenschild an Ihrem Heizgerät anzubringen. Die technischen Geräte-Daten müssen für die Abnahme durch den Schornsteinfeger am Heizgerät ersichtlich sein. Sie haben somit die freie Wahl, das Typenschild je nach Aufstellungssituation so anzubringen, dass es gut zu lesen und der ausgewählte Platz, gut in das Gesamtofenbild passt. -
Seite 3: Inhaltsverzeichnis
MONTAGEANLEITUNG FÜR KAMINOFEN Modell: Lissabon Inhalt: Seite Datenblatt Sicherheitsabstände Luftschieberstellungen Konformitätserklärung Einbau der Schamotte Reinigung Montage Zubehör Technische Änderungen vorbehalten. Bewahren Sie Ihre Technische Anleitung gut auf! Nationale und Europäische Normen, sowie die jeweils länderspezifischen Vorschriften (z.B. Landesbauordnungen und FeuVO) und die gültigen örtlichen... -
Seite 4: Datenblatt
Datenblatt Seite 4... - Seite 5 Technische Daten Lissabon I Lissabon II Lissabon IV Höhe 1088 mm 1088 mm 1148 mm Breite 624 mm 624 mm 624 mm Tiefe 475 mm 475 mm 475 mm Gewicht ohne Schamotte 414 kg 408 kg 454 kg Gewicht Schamotte...
-
Seite 6: Sicherheitsabstände
Sicherheitsabstände Alle brennbaren Bauteile, Möbel und Gegenstände in der näheren Umgebung des Kaminofens sind gegen Hitzeeinwirkung zu schützen. Insbesondere sind die jeweils gültigen Landesvorschriften sowie die örtlich geltenden Vorschriften zu beachten. Sichtbereich Feuers (Strahlungsbereich) muss ein Abstand von 80 cm zu brennbaren Bauteilen eingehalten werden. -
Seite 7: Konformitätserklärung
Konformitätserklärung Max Blank GmbH Klaus-Blank-Str. 1 D-91747 Westheim www.maxblank.com erklärt in eigener Verantwortung, dass die Kaminofenserie KO-2/S die Anforderungen der EN 13240 erfüllt. Das Produkt ist bestimmungsgemäß zur Beheizung des Aufstellungsraumes geschaffen. Zum ordnungsgemäßen Betrieb des Produktes und zur Aufrechterhaltung der Gewährleistung ist die Aufstellungs- und Bedienungsanleitung zu beachten. -
Seite 8: Einbau Der Schamotte
Einbau der Schamotte Die für den Kaminofen konzipierten Schamotteteile werden nicht mit Mörtel, Kleber oder ähnlichen Materialien ausgemauert. Die einzelnen Schamottesteine werden wie folgt beschrieben in der richtigen Reihenfolge in den Brennraum eingesetzt. Dabei ist auf den richtigen Sitz der Schamotte zu achten, um eine einwandfreie Funktion des Ofens zu gewährleisten. - Seite 9 Umlenkplatte (2) wie abgebildet einbauen. Umlenkplatte (2) wie abgebildet auf oberer Auflageplatte (O) und hinteren Auflagewinkel(U) ablegen. Bodenplatte (3) mit Sichtseite nach oben entsprechend der Ofenkontur einlegen und nach vorne schieben. Rückwandstein (4) mit Sichtseite zum Feuerraum einsetzen und ausmitteln. Linken Seitenstein (5) mit Schräge zum Rückwandstein (4) einsetzen und an die Feuerraumseitenwand...
-
Seite 10: Reinigung
Schamotteeinbau prüfen! Es dürfen keine offenen Fugen vorhanden sein. Feuerbock (8) einsetzen. Der Ausbau der Schamotte erfolgt in umgekehrter Reihenfolge. Reinigung Zum gründlichen Reinigen des Feuerraumes kann die Schamotteauskleidung in umgekehrter Reihenfolge wie in Kapitel 5 beschrieben ausgebaut werden. Dadurch kann der Feuerraum und die Verbrennungsluftöffnungen noch besser gereinigt werden. -
Seite 11: Montage
Montage: Kaminofen Lissabon Rechter Seitenstein Deckelrosette Steindeckel Rückwandstein Linker Seitenstein Bohrung für Außenluft Feuerraumtüre Achtung! Alle Verkleidungselemente mit besonderer Sorgfalt handhaben! Nicht gegen andere Teile oder Gegenstände stoßen! Verkleidungselemente nicht auf Ecken und Kanten absetzen! Zum Ablegen der Teile weiche Unterlagen (z.B. Karton) verwenden! Werkzeug zur Ofenmontage: •... - Seite 12 Die linke (1) und die rechte (2) Innenverkleidung durch Lösen der Linsenkopfschrauben aus dem Sockelgestell (3) entfernen. Zum Justieren des Kaminofens die Stellfüße (4) im Innenraum des Sockelgestells (3) mit einem Innensechskantschlüssel drehen. Das Zwischenblech (5) mit dem Konvektionsluftschieber durch Lösen der 4 Linsenkopfschrauben (6) von den Haltewinkeln (7) abnehmen.
- Seite 13 Die beiden längeren Gewindestifte (9) in die oberen Dübel des Rückwandsteines (8) drehen. Danach die Beilagscheibe und Mutter auf der Gewindestift (9) auf das Maß 26 mm ausrichten. Auf der unteren Seite der Rückwand (8) den Steinauflagewinkel (10) anschrauben. Die Rückwand (8) mit dem Steinauflagewinkel (10) vorsichtig auf den hinteren Sockelhalter (11) stellen und dabei die oberen Gewindestifte (9)
- Seite 14 Im Innenraum des Sockels (3) mit der Sechskantschraube (15) die Steinrückwand (8) verschrauben. Mit Hilfe der Stellschrauben (16) kann der Rückwandstein (8) in der Höhe justiert werden. Dabei die Klemmschrauben (17) lockern und danach wieder klemmen. Die beiden längeren Gewindestifte (19) in die oberen Dübel der Seitensteine (18) eindrehen.
- Seite 15 Den rechten Seitenstein (18) mit dem unteren Steinauflagewinkel (20) vorsichtig auf den seitlichen Halter am Sockel (21) stellen und dabei die oberen Gewindestifte (19) durch die Bohrungen des Konvektionsbleches in die Haltewinkel (7) einführen. Den Seitenstein (18) mit der Sechskantmutter und Scheibe (22) an die Haltewinkel (7) schrauben.
- Seite 16 Mit Hilfe der Stellschrauben (25) kann der Seitensteine (18) in der Höhe ausgerichtet werden. Dabei die beiden Klemmschrauben (24) lösen und danach wieder klemmen. Die Montage des linken Seitensteines (26) erfolgt analog. Das Zwischenblech (5) auf die Haltewinkel (7) platzieren und mit den 4 Linsenkopfschrauben (6) verschrauben.
- Seite 17 Die Deckelrosette (29) auf den Steindeckel (27 legen. Bei dem Kaminofen Lissabon IV wird auf den Steindeckel (27) ein weiterer größerer Steindeckel (30) aufgelegt. Die Deckelrosette (29) auf in den Falz vom Steindeckel (30) legen...
-
Seite 18: Zubehör
(31) ausströmen kann. Um die Wärme zu Speichern, den Konvektionsluftschieber (30) schließen. Zubehör Feuerschutz-Vorlegeplatten Die Max Blank – Vorlegeplatten sind eine praktische Lösung um den Boden seitlich und vor dem Kaminofen zu schützen. Die Vorlegeplatten können zum Reinigen und auch bei Nichtbetreiben des Kaminofens entfernt werden. - Seite 19 Notizen: Seite 19...
- Seite 20 Bei Servicefragen wenden Sie sich bitte an Ihren Fachhändler (siehe Händlerstempel) Max Blank GmbH - Klaus-Blank-Straße 1 - D-91747 Westheim service@maxblank.com www.maxblank.com Irrtümer, Änderungen in Konstruktion, Design, Farbtönen und Lieferumfang sowie Druckfehler vorbehalten. Lissabon-DE-05...
