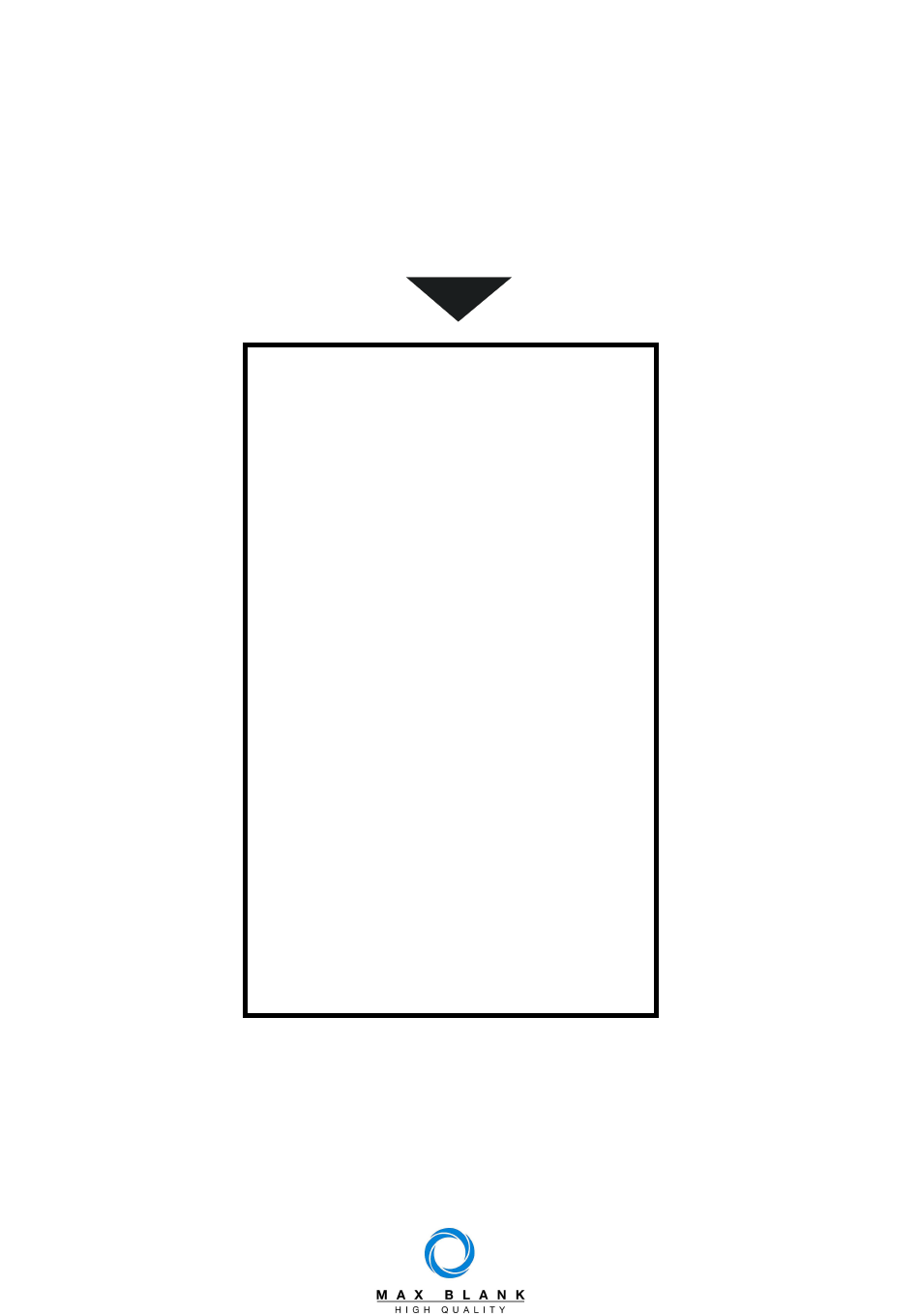

- Seite 1 MONTAGE-ANLEITUNG Typenschild für Ihr Heizgerät Lucca Bitte entnehmen Sie weitere wichtige Hinweise auf der nächsten Seite!
- Seite 2 Anbringung des Typenschildes Der Gesetzgeber schreibt vor, das beigefügte Typenschild an Ihrem Heizgerät anzubringen. Die technischen Geräte-Daten müssen für die Abnahme durch den Schornsteinfeger am Heizgerät ersichtlich sein. Sie haben somit die freie Wahl, das Typenschild je nach Aufstellungssituation so anzubringen, dass es gut zu lesen und der ausgewählte Platz, gut in das Gesamtofenbild passt.
- Seite 3 MONTAGE-ANLEITUNG FÜR KAMINOFEN Modell: Lucca Inhalt: Seite Datenblatt Sicherheitsabstände Luftschieberstellungen Konformitätserklärung Einbau der Schamotte Reinigung Montage Technische Änderungen vorbehalten. Bewahren Sie Ihre Technische Anleitung gut auf! Nationale und Europäische Normen, sowie die jeweils länderspezifischen Vorschriften (z.B. Landesbauordnungen und FeuVO) und die gültigen örtlichen...
- Seite 4 Datenblatt Technische Daten max. Abbrandmenge: 2,6 kg / Stunde Höhe 1360 mm Breite 500 mm Tiefe 426 mm Prüfwerte nach DIN EN 13240 Scheitholz Buche Gewicht ohne Schamotte 256 kg Wirkungsgrad 86,6 % Gewicht Schamotte 30 kg CO (13%O 1377 mg/m³ Rauchrohrabgang Ø...
- Seite 5 Sicherheitsabstände Alle brennbaren Bauteile, Möbel und Gegenstände in der näheren Umgebung des Kaminofens sind gegen Hitzeeinwirkung zu schützen. Insbesondere sind die jeweils gültigen Landesvorschriften sowie die örtlich geltenden Vorschriften zu beachten. Sichtbereich Feuers (Strahlungsbereich) muss ein Abstand von 80 cm zu brennbaren Bauteilen eingehalten werden.
- Seite 6 Konformitätserklärung Max Blank GmbH Klaus-Blank-Str. 1 D-91747 Westheim www.maxblank.com erklärt in eigener Verantwortung, dass die Kaminofenserie KO-2/S die Anforderungen der EN 13240 erfüllt. Das Produkt ist bestimmungsgemäß zur Beheizung des Aufstellungsraumes geschaffen. Zum ordnungsgemäßen Betrieb des Produktes und zur Aufrechterhaltung der Gewährleistung ist die Aufstellungs- und Bedienungsanleitung zu beachten.
- Seite 7 Einbau der Schamotte Die für den Kaminofen konzipierten Schamotteteile werden nicht mit Mörtel, Kleber oder ähnlichen Materialien ausgemauert. Die einzelnen Schamottesteine werden wie folgt beschrieben in der richtigen Reihenfolge in den Brennraum eingesetzt. Dabei ist auf den richtigen Sitz der Schamotte zu achten, um eine einwandfreie Funktion des Ofens zu gewährleisten.
- Seite 8 Umlenkplatte (2) wie abgebildet einbauen. Umlenkplatte (2) wie abgebildet auf oberer Auflageplatte (O) und hinteren Auflagewinkel(U) ablegen. Bodenplatte (3) mit Sichtseite nach oben entsprechend der Ofenkontur einlegen und nach vorne schieben. Rückwandstein (4) mit Sichtseite zum Feuerraum einsetzen und ausmitteln. Linken Seitenstein (5) mit Schräge zum Rückwandstein (4) einsetzen und an die Feuerraumseitenwand...
- Seite 9 Schamotteeinbau prüfen! Es dürfen keine offenen Fugen vorhanden sein. Feuerbock (8) einsetzen. Der Ausbau der Schamotte erfolgt in umgekehrter Reihenfolge. Reinigung Zum gründlichen Reinigen des Feuerraumes kann die Schamotteauskleidung in umgekehrter Reihenfolge wie in Kapitel 5 beschrieben ausgebaut werden. Dadurch kann der Feuerraum und die Verbrennungsluftöffnungen noch besser gereinigt werden.
- Seite 10 Montage: Kaminofen Lucca Rechte Stahlseite Linke Stahlseite Rückwand Feuerraumtüre Ausschnitt für Schublade Außenluft Achtung: Alle Verkleidungselemente mit besonderer Sorgfalt handhaben! Nicht gegen andere Teile oder Gegenstände stoßen! Verkleidungselemente nicht auf Ecken und Kanten absetzen! Zum Ablegen der Teile weiche Unterlagen (z.B. Karton) verwenden! Werkzeug zur Ofenmontage: •...
- Seite 11 Die Rückwand (4) durch Lösen der 6 Schrauben (5) vom Kaminofen (1) abnehmen. Den Verbindungswinkel (6), der die linke (9) und die rechte Stahlseite (8) stabilisiert durch Lösen der 2 Muttern (7) entnehmen. Im Schubladenkasten (2) die 6 Schrauben (10) lösen. Den Schubladenkasten (2) ohne anheben vorsichtig nach vorne herausziehen...
- Seite 12 Damit die linke (9) und rechte (8) Stahlseitenwand abgebaut werden kann, die im nebenstehenden Bild gekennzeichneten 11 Schrauben (12) von der Frontplatte (11) lösen. Dazu muss die Türe (13) nicht demontiert werden. Im unteren Bereich die Muttern (15) von der Grundplatte (14) lösen Im mittleren Bereich die Muttern (17) vom Mittelträger (16) lösen.
- Seite 13 Die linke Stahlseitenwand (9) vom Kaminofen (1) vorsichtig abnehmen. Die rechte Stahlseitenwand (8) vom Kaminofen (1) vorsichtig abnehmen. Den Kaminofen (1) an den Aufstellungsort bringen und mit Wasserwaage auf waagrechte Position prüfen. Bei Bedarf den Kaminofen mit Hilfe der Stellfüße (18) ausrichten Seite 13...
- Seite 14 Die rechte Stahlseitenwand (8) wieder an den Kaminofen (1) stellen. Die Stahlseitenwand (8) im mittleren Bereich mit 3 Muttern (17) mit dem Mittelträger (16) locker verschrauben. Im unteren Bereich die Stahlseitenwand (8) mit 2 Muttern (15) mit der Grundplatte (14) locker verschrauben.
- Seite 15 Die beiden Stahlseitenwände (8) und (9) mit den 11 Linsenkopfschrauben (12) mit der Frontplatte (11) verschrauben. Dabei darauf achten, dass die beiden Stahlseitenwände (8) und (9) an der oberen Stoßkante (19) miteinander fluchten. Danach die Muttern (17) am Mittelträger (16) und die Muttern (15) an der Grundplatte (14) fest anziehen.
- Seite 16 Den Kaminofen nochmals auf waagrechte Position prüfen und bei Bedarf mit Hilfe der Stellfüße (18) in der Grundplatte (14) ausrichten. Den Schubladenkasten (2) vorsichtig zwischen die beiden Stahlseitenwände (8) und (9) schieben und mit den 6 Schrauben (10) mit der Grundplatte (14) verschrauben.
- Seite 17 Kaminofen ohne Außenluftanschluß Beim Kaminofenbetrieb ohne Außenluftanschluss muss zur Gewährleistung der Verbrennungsluft- Versorgung der Luftkasten (20) geöffnet sein Kaminofen mit waagrechten Außenluftanschluss Bei Betrieb mit waagrechtem Luftanschluss den Luftstutzen (21) an die Rückseite des Kaminofens (1) montieren. Bei dieser Betriebsweise müssen der Luftkasten (22) und die beiden Öffnungen(23)(24) in der Grundplatte (14) verschlossen sein.

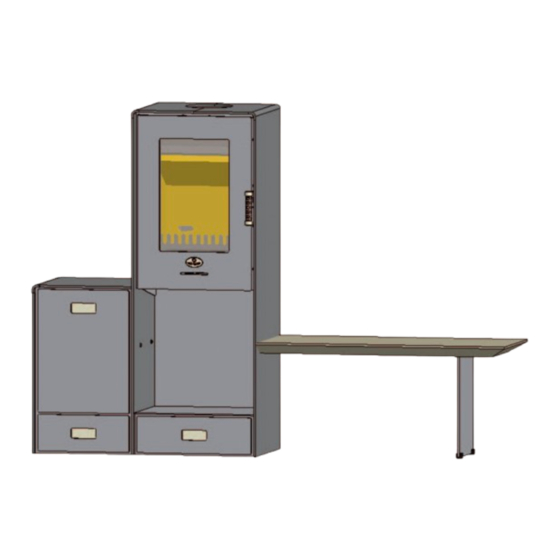

- Seite 18 Deckel (24) verschließen Bei dieser Betriebsweise müssen der Luftkasten (22) und die Öffnung in der Rückwand (25) verschlossen sein. Lucca mit Sidebaord und Sitzbank Kaminofen (1) am Aufstellungsort montieren. Linkes Sideboard (26) an den Kaminofen (1) schieben und mit der...
- Seite 19 An die Sitzbankfläche (28) die Stütze (29) mit 6 Senkschrauben (30) anschrauben. Die montierte Sitzbank (31) seitlich mit der Stahlseitenwand (8) mit den Linsenkopfschrauben (27) verschrauben. Schamotteeinbau siehe Kapitel 5 Notizen: Seite 19...
