Endress+Hauser Micropilot FMR63B HART Technische Information Seite 46

Prozessdruckbereich
46
Weitere Details sind aus der EU-Konformitätserklärung ersichtlich.
Prozess
WARNUNG
L
Der maximale Druck für das Gerät ist abhängig vom druckschwächsten Bauteil (Bauteile sind:
Prozessanschluss, optionale Anbauteile oder Zubehör).
‣
Gerät nur innerhalb der vorgeschriebenen Grenzen der Bauteile betreiben!
‣
MWP (Maximum Working Pressure): Auf dem Typenschild ist der MWP angegeben. Dieser Wert
bezieht sich auf eine Referenztemperatur von +20 °C (+68 °F) und darf über unbegrenzte Zeit am
Gerät anliegen. Temperaturabhängigkeit des MWP beachten. Für Flansche die zugelassenen
Druckwerte bei höheren Temperaturen aus den folgenden Normen entnehmen: EN 1092-1 (die
Werkstoffe 1.4435 und 1.4404 sind in ihrer Festigkeit-Temperatur-Eigenschaft in der
EN 1092-1 eingruppiert. Die chemische Zusammensetzung der beiden Werkstoffe kann iden-
tisch sein.), ASME B16.5, JIS B2220 (Norm in ihrer jeweils aktuellen Version ist gültig). Abwei-
chende MWP-Angaben finden sich in den betroffenen Kapiteln der technischen Information.
‣
Die Druckgeräterichtlinie (2014/68/EU) verwendet die Abkürzung PS, diese entspricht dem
maximalen Betriebsdruck (MWP) des Geräts.

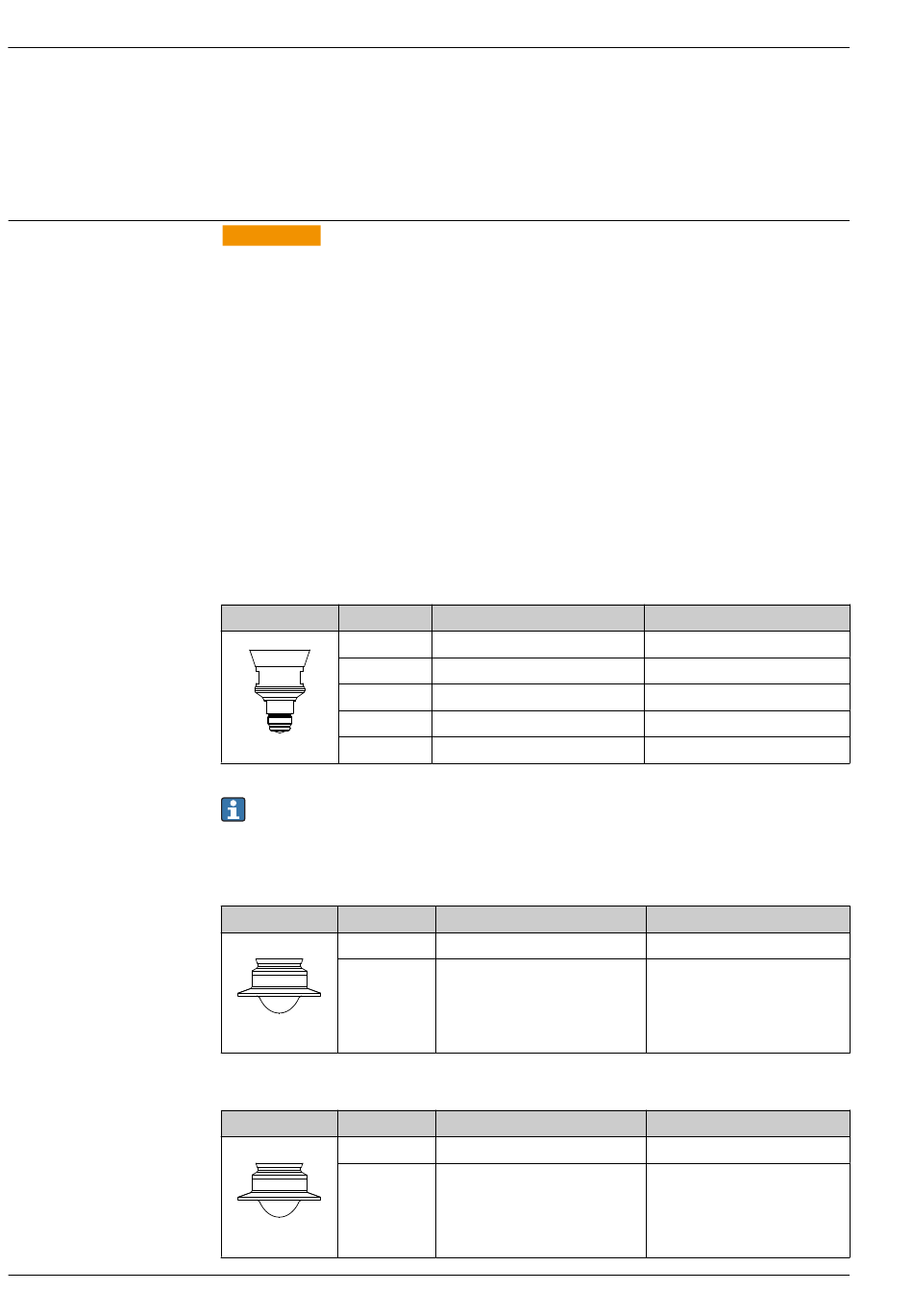

Folgende Tabellen stellen die Abhängigkeiten von Dichtungsmaterial, Prozesstemperatur (T
Prozessdruckbereich je wählbarem Prozessanschluss zur verwendeten Antenne dar.
Antenne integriert, PEEK, 20 mm (0,75 in)
Prozessanschlussgewinde M24
Dichtung
FKM Viton
FKM Viton
EPDM
FFKM Kalrez
FFKM Kalrez
A0048027
Bei Vorliegen einer CRN-Zulassung kann der Druckbereich weiter beschränkt sein.
Antenne plattiert frontbündig, PTFE, 50 mm (2 in)
Prozessanschluss Tri-Clamp DN51 (2") ISO2852
Dichtung
PTFE plattiert
PTFE plattiert
A0047838
Prozessanschluss Tri-Clamp DN70-76.1 (3") ISO2852
Dichtung
PTFE plattiert
PTFE plattiert
A0047838
T
p
–10 ... +150 °C (+14 ... +302 °F)
–10 ... +200 °C (+14 ... +392 °F)
–40 ... +150 °C (–40 ... +302 °F)
–20 ... +150 °C (–4 ... +302 °F)
–20 ... +200 °C (–4 ... +392 °F)
T
p
–40 ... +150 °C (–40 ... +302 °F)
–40 ... +200 °C (–40 ... +392 °F)
T
p
–40 ... +150 °C (–40 ... +302 °F)
–40 ... +200 °C (–40 ... +392 °F)
Micropilot FMR63B HART
) und
P
Prozessdruckbereich
–1 ... 20 bar (–14,5 ... 290 psi)
–1 ... 20 bar (–14,5 ... 290 psi)
–1 ... 20 bar (–14,5 ... 290 psi)
–1 ... 20 bar (–14,5 ... 290 psi)
–1 ... 20 bar (–14,5 ... 290 psi)
Prozessdruckbereich
–1 ... 16 bar (–14,5 ... 232 psi)
–1 ... 16 bar (–14,5 ... 232 psi)
Prozessdruckbereich
–1 ... 14 bar (–14,5 ... 203 psi)
–1 ... 14 bar (–14,5 ... 203 psi)
Endress+Hauser
