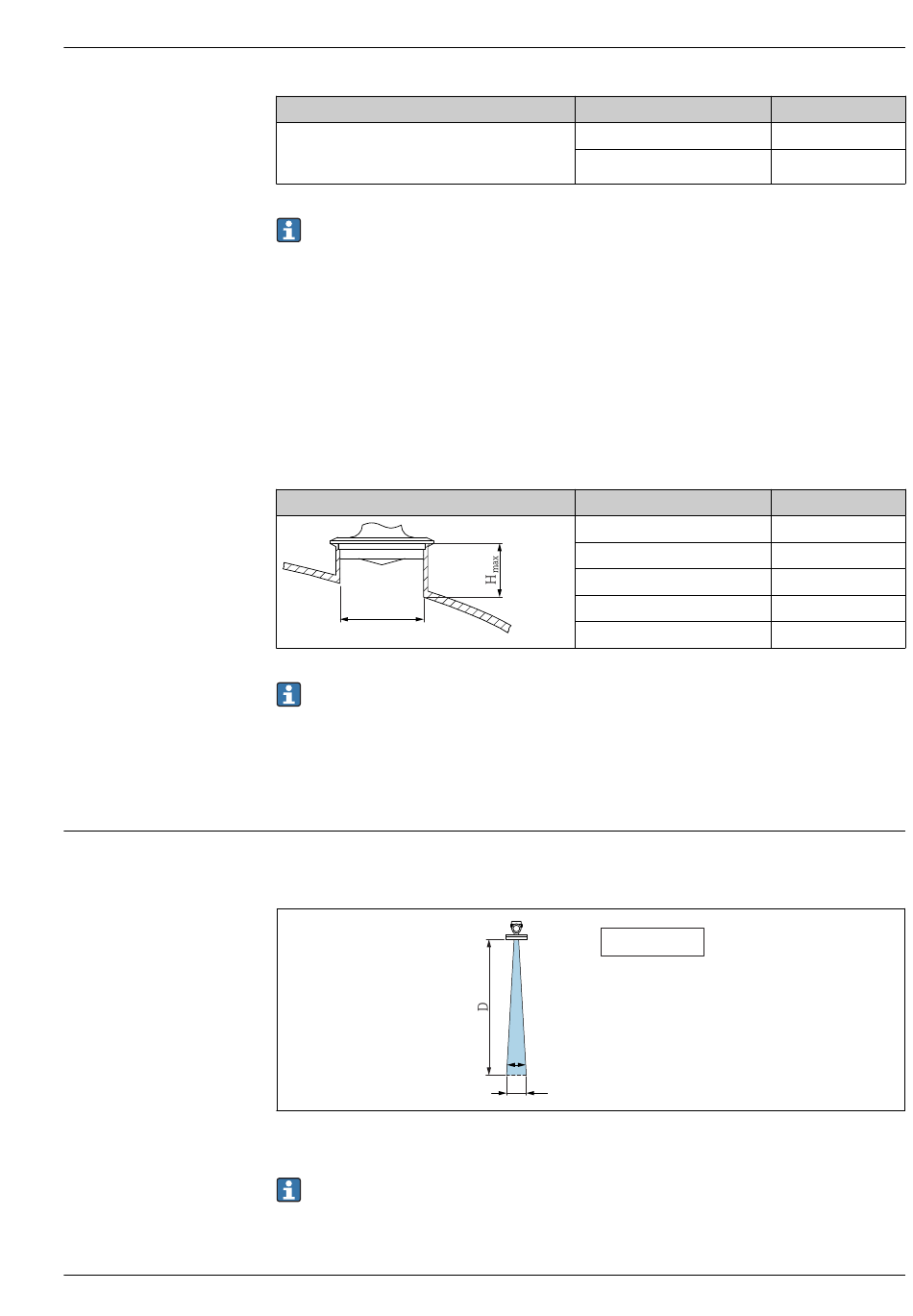

Endress+Hauser Micropilot FMR63B HART Technische Information Seite 31

Micropilot FMR63B HART
Abstrahlwinkel
Endress+Hauser
Bei längeren Stutzen muss mit einer reduzierten Messperformance gerechnet werden.
Folgendes beachten:
• Das Stutzenende muss glatt und gratfrei sein
• Die Stutzenkante sollte abgerundet sein
• Es muss eine Störechoausblendung durchgeführt werden
• Für Anwendungen mit höheren Stutzen als in der Tabelle angegeben den Support des Her-
stellers kontaktieren
Antenne PEEK plattiert, 40 mm (1,5 in) frontbündig mit Varivent N Rohr
Hinweise zum Montagestutzen
Die maximale Stutzenlänge H
Maximale Stutzenlänge H
max
øD
Bei längeren Stutzen muss mit einer reduzierten Messperformance gerechnet werden.
Folgendes beachten:
• Das Stutzenende muss glatt und gratfrei sein
• Die Stutzenkante sollte abgerundet sein
• Es muss eine Störechoausblendung durchgeführt werden
• Für Anwendungen mit höheren Stutzen als in der Tabelle angegeben den Support des Her-
stellers kontaktieren
Als Abstrahlwinkel ist der Winkel α definiert, bei dem die Leistungsdichte der Radar-Wellen den
halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außerhalb des Strahlenke-
gels werden Mikrowellen abgestrahlt und können von Störern reflektiert werden.
 18 Zusammenhang zwischen Abstrahlwinkel α, Distanz D und Kegelweite W
Der Kegeldurchmesser W ist Abhängig vom Abstrahlwinkel α und der Distanz D.
ØD
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
hängt vom Stutzendurchmesser D ab.
max
in Abhängigkeit vom Stutzendurchmesser D
ØD
40 ... 50 mm (1,6 ... 2 in)
50 ... 80 mm (2 ... 3,2 in)
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
W
=
α
W
H
max
1 050 mm (42 in)
1 600 mm (64 in)
H
max
400 mm (16 in)
550 mm (22 in)
850 mm (34 in)
1 050 mm (42 in)
1 600 mm (64 in)
α
_
2 D tan
. .
2
A0031824
31
