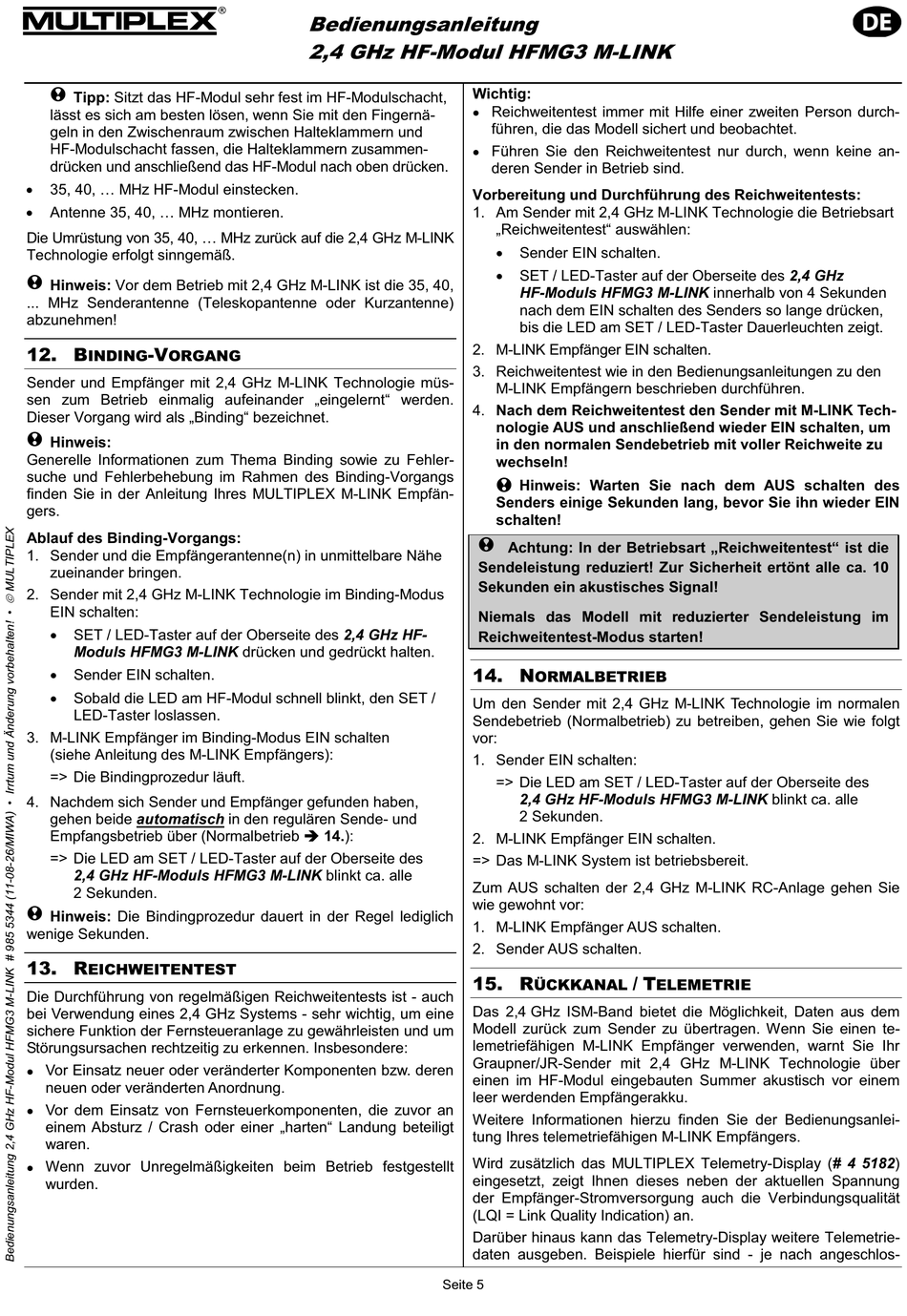

Multiplex HFMG3 M-LINK Bedienungsanleitung Seite 5

! Tipp: Sitzt das HF-Modul sehr fest im HF-Modulschacht,
lässt es sich am besten lösen, wenn Sie mit den Fingernä-
geln in den Zwischenraum zwischen Halteklammern und
HF-Modulschacht fassen, die Halteklammern zusammen-
drücken und anschließend das HF-Modul nach oben drücken.
35, 40, ... MHz HF-Modul einstecken.
Antenne 35, 40, ... MHz montieren.
Die Umrüstung von 35, 40, ... MHz zurück auf die 2,4 GHz M-LINK
Technologie erfolgt sinngemäß.
! Hinweis: Vor dem Betrieb mit 2,4 GHz M-LINK ist die 35, 40,
... MHz Senderantenne (Teleskopantenne oder Kurzantenne)
abzunehmen!
12. B -V
INDING ORGANG
Sender und Empfänger mit 2,4 GHz M-LINK Technologie müs-
sen zum Betrieb einmalig aufeinander „eingelernt" werden.
Dieser Vorgang wird als „Binding" bezeichnet.
! Hinweis:
Generelle Informationen zum Thema Binding sowie zu Fehler-
suche und Fehlerbehebung im Rahmen des Binding-Vorgangs
finden Sie in der Anleitung Ihres MULTIPLEX M-LINK Empfän-
gers.
Ablauf des Binding-Vorgangs:
1. Sender und die Empfängerantenne(n) in unmittelbare Nähe
zueinander bringen.
2. Sender mit 2,4 GHz M-LINK Technologie im Binding-Modus
EIN schalten:
SET / LED-Taster auf der Oberseite des 2,4 GHz HF-
Moduls HFMG3 M-LINK drücken und gedrückt halten.
Sender EIN schalten.
Sobald die LED am HF-Modul schnell blinkt, den SET /
LED-Taster loslassen.
3. M-LINK Empfänger im Binding-Modus EIN schalten
(siehe Anleitung des M-LINK Empfängers):
=> Die Bindingprozedur läuft.
4. Nachdem sich Sender und Empfänger gefunden haben,
gehen beide automatisch in den regulären Sende- und
Empfangsbetrieb über (Normalbetrieb
=> Die LED am SET / LED-Taster auf der Oberseite des
2,4 GHz HF-Moduls HFMG3 M-LINK blinkt ca. alle
2 Sekunden.
! Hinweis: Die Bindingprozedur dauert in der Regel lediglich
wenige Sekunden.
13. R
EICHWEITENTEST
Die Durchführung von regelmäßigen Reichweitentests ist - auch
bei Verwendung eines 2,4 GHz Systems - sehr wichtig, um eine
sichere Funktion der Fernsteueranlage zu gewährleisten und um
Störungsursachen rechtzeitig zu erkennen. Insbesondere:
Vor Einsatz neuer oder veränderter Komponenten bzw. deren
neuen oder veränderten Anordnung.
Vor dem Einsatz von Fernsteuerkomponenten, die zuvor an
einem Absturz / Crash oder einer „harten" Landung beteiligt
waren.
Wenn zuvor Unregelmäßigkeiten beim Betrieb festgestellt
wurden.
Bedienungsanleitung
2,4 GHz HF-Modul HFMG3 M-LINK
Wichtig:
Vorbereitung und Durchführung des Reichweitentests:
1. Am Sender mit 2,4 GHz M-LINK Technologie die Betriebsart
2. M-LINK Empfänger EIN schalten.
3. Reichweitentest wie in den Bedienungsanleitungen zu den
4. Nach dem Reichweitentest den Sender mit M-LINK Tech-
! Achtung: In der Betriebsart „Reichweitentest" ist die
Sendeleistung reduziert! Zur Sicherheit ertönt alle ca. 10
Sekunden ein akustisches Signal!
Niemals das Modell mit reduzierter Sendeleistung im
Reichweitentest-Modus starten!
14. N
Um den Sender mit 2,4 GHz M-LINK Technologie im normalen
Sendebetrieb (Normalbetrieb) zu betreiben, gehen Sie wie folgt
vor:
1. Sender EIN schalten:
14.):
2. M-LINK Empfänger EIN schalten.
=> Das M-LINK System ist betriebsbereit.
Zum AUS schalten der 2,4 GHz M-LINK RC-Anlage gehen Sie
wie gewohnt vor:
1. M-LINK Empfänger AUS schalten.
2. Sender AUS schalten.
15. R
Das 2,4 GHz ISM-Band bietet die Möglichkeit, Daten aus dem
Modell zurück zum Sender zu übertragen. Wenn Sie einen te-
lemetriefähigen M-LINK Empfänger verwenden, warnt Sie Ihr
Graupner/JR-Sender mit 2,4 GHz M-LINK Technologie über
einen im HF-Modul eingebauten Summer akustisch vor einem
leer werdenden Empfängerakku.
Weitere Informationen hierzu finden Sie der Bedienungsanlei-
tung Ihres telemetriefähigen M-LINK Empfängers.
Wird zusätzlich das MULTIPLEX Telemetry-Display (# 4 5182)
eingesetzt, zeigt Ihnen dieses neben der aktuellen Spannung
der Empfänger-Stromversorgung auch die Verbindungsqualität
(LQI = Link Quality Indication) an.
Darüber hinaus kann das Telemetry-Display weitere Telemetrie-
daten ausgeben. Beispiele hierfür sind - je nach angeschlos-
Seite 5
Reichweitentest immer mit Hilfe einer zweiten Person durch-
führen, die das Modell sichert und beobachtet.
Führen Sie den Reichweitentest nur durch, wenn keine an-
deren Sender in Betrieb sind.
„Reichweitentest" auswählen:
Sender EIN schalten.
SET / LED-Taster auf der Oberseite des 2,4 GHz
HF-Moduls HFMG3 M-LINK innerhalb von 4 Sekunden
nach dem EIN schalten des Senders so lange drücken,
bis die LED am SET / LED-Taster Dauerleuchten zeigt.
M-LINK Empfängern beschrieben durchführen.
nologie AUS und anschließend wieder EIN schalten, um
in den normalen Sendebetrieb mit voller Reichweite zu
wechseln!
! Hinweis: Warten Sie nach dem AUS schalten des
Senders einige Sekunden lang, bevor Sie ihn wieder EIN
schalten!
ORMALBETRIEB
=> Die LED am SET / LED-Taster auf der Oberseite des
2,4 GHz HF-Moduls HFMG3 M-LINK blinkt ca. alle
2 Sekunden.
/ T
ÜCKKANAL ELEMETRIE
