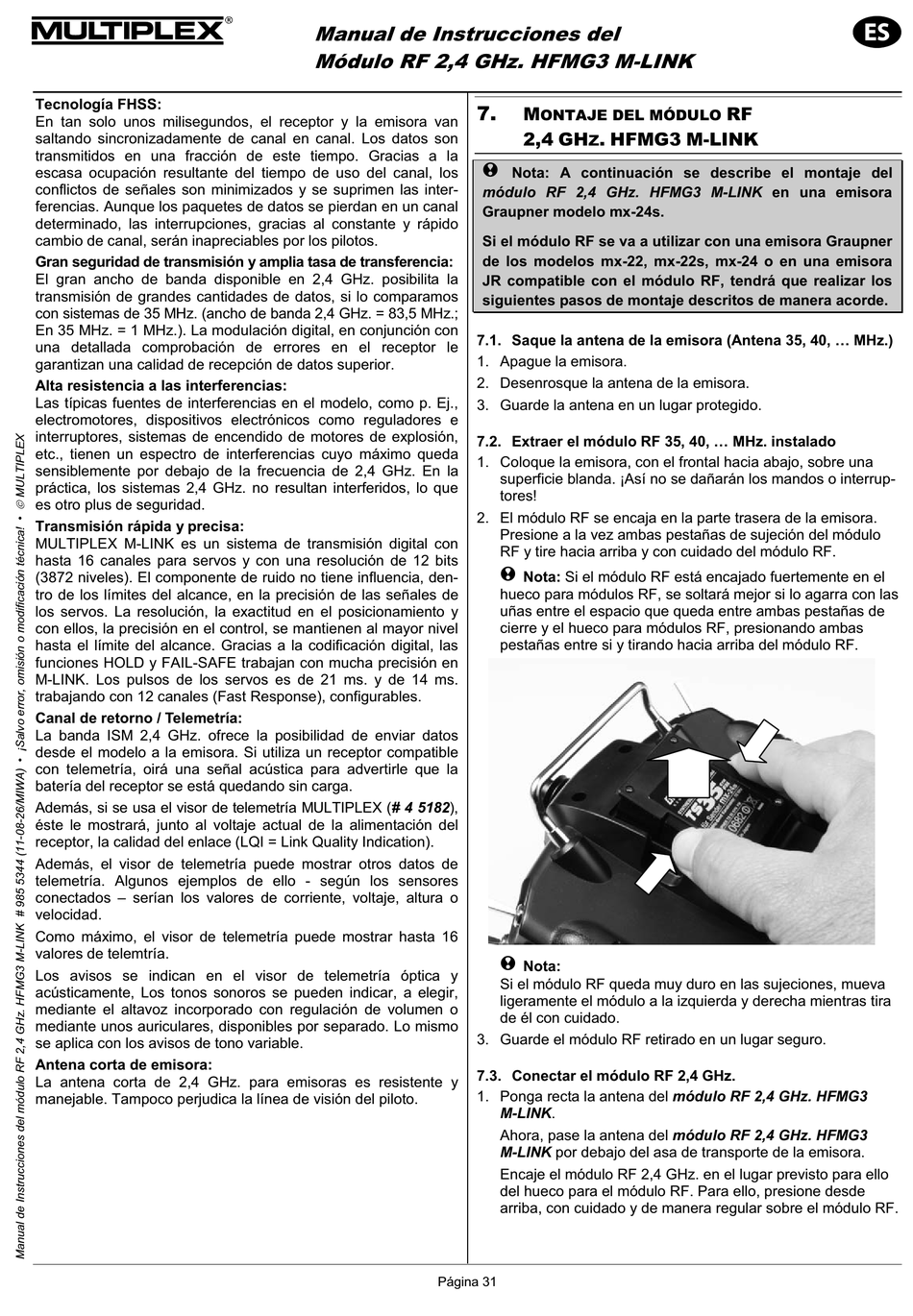

Tecnología FHSS:
En tan solo unos milisegundos, el receptor y la emisora van
saltando sincronizadamente de canal en canal. Los datos son
transmitidos en una fracción de este tiempo. Gracias a la
escasa ocupación resultante del tiempo de uso del canal, los
conflictos de señales son minimizados y se suprimen las inter-
ferencias. Aunque los paquetes de datos se pierdan en un canal
determinado, las interrupciones, gracias al constante y rápido
cambio de canal, serán inapreciables por los pilotos.
Gran seguridad de transmisión y amplia tasa de transferencia:
El gran ancho de banda disponible en 2,4 GHz. posibilita la
transmisión de grandes cantidades de datos, si lo comparamos
con sistemas de 35 MHz. (ancho de banda 2,4 GHz. = 83,5 MHz.;
En 35 MHz. = 1 MHz.). La modulación digital, en conjunción con
una detallada comprobación de errores en el receptor le
garantizan una calidad de recepción de datos superior.
Alta resistencia a las interferencias:
Las típicas fuentes de interferencias en el modelo, como p. Ej.,
electromotores, dispositivos electrónicos como reguladores e
interruptores, sistemas de encendido de motores de explosión,
etc., tienen un espectro de interferencias cuyo máximo queda
sensiblemente por debajo de la frecuencia de 2,4 GHz. En la
práctica, los sistemas 2,4 GHz. no resultan interferidos, lo que
es otro plus de seguridad.
Transmisión rápida y precisa:
MULTIPLEX M-LINK es un sistema de transmisión digital con
hasta 16 canales para servos y con una resolución de 12 bits
(3872 niveles). El componente de ruido no tiene influencia, den-
tro de los límites del alcance, en la precisión de las señales de
los servos. La resolución, la exactitud en el posicionamiento y
con ellos, la precisión en el control, se mantienen al mayor nivel
hasta el límite del alcance. Gracias a la codificación digital, las
funciones HOLD y FAIL-SAFE trabajan con mucha precisión en
M-LINK. Los pulsos de los servos es de 21 ms. y de 14 ms.
trabajando con 12 canales (Fast Response), configurables.
Canal de retorno / Telemetría:
La banda ISM 2,4 GHz. ofrece la posibilidad de enviar datos
desde el modelo a la emisora. Si utiliza un receptor compatible
con telemetría, oirá una señal acústica para advertirle que la
batería del receptor se está quedando sin carga.
Además, si se usa el visor de telemetría MULTIPLEX (# 4 5182),
éste le mostrará, junto al voltaje actual de la alimentación del
receptor, la calidad del enlace (LQI = Link Quality Indication).
Además, el visor de telemetría puede mostrar otros datos de
telemetría. Algunos ejemplos de ello - según los sensores
conectados – serían los valores de corriente, voltaje, altura o
velocidad.
Como máximo, el visor de telemetría puede mostrar hasta 16
valores de telemtría.
Los avisos se indican en el visor de telemetría óptica y
acústicamente, Los tonos sonoros se pueden indicar, a elegir,
mediante el altavoz incorporado con regulación de volumen o
mediante unos auriculares, disponibles por separado. Lo mismo
se aplica con los avisos de tono variable.
Antena corta de emisora:
La antena corta de 2,4 GHz. para emisoras es resistente y
manejable. Tampoco perjudica la línea de visión del piloto.
Manual de Instrucciones del
Módulo RF 2,4 GHz. HFMG3 M-LINK
7.
! Nota: A continuación se describe el montaje del
módulo RF 2,4 GHz. HFMG3 M-LINK en una emisora
Graupner modelo mx-24s.
Si el módulo RF se va a utilizar con una emisora Graupner
de los modelos mx-22, mx-22s, mx-24 o en una emisora
JR compatible con el módulo RF, tendrá que realizar los
siguientes pasos de montaje descritos de manera acorde.
7.1. Saque la antena de la emisora (Antena 35, 40, ... MHz.)
1. Apague la emisora.
2. Desenrosque la antena de la emisora.
3. Guarde la antena en un lugar protegido.
7.2. Extraer el módulo RF 35, 40, ... MHz. instalado
1. Coloque la emisora, con el frontal hacia abajo, sobre una
2. El módulo RF se encaja en la parte trasera de la emisora.
3. Guarde el módulo RF retirado en un lugar seguro.
7.3. Conectar el módulo RF 2,4 GHz.
1. Ponga recta la antena del módulo RF 2,4 GHz. HFMG3
Página 31
M
ONTAJE DEL MÓDULO
2,4 GH . HFMG3 M-LINK
Z
superficie blanda. ¡Así no se dañarán los mandos o interrup-
tores!
Presione a la vez ambas pestañas de sujeción del módulo
RF y tire hacia arriba y con cuidado del módulo RF.
! Nota: Si el módulo RF está encajado fuertemente en el
hueco para módulos RF, se soltará mejor si lo agarra con las
uñas entre el espacio que queda entre ambas pestañas de
cierre y el hueco para módulos RF, presionando ambas
pestañas entre si y tirando hacia arriba del módulo RF.
! Nota:
Si el módulo RF queda muy duro en las sujeciones, mueva
ligeramente el módulo a la izquierda y derecha mientras tira
de él con cuidado.
M-LINK.
Ahora, pase la antena del módulo RF 2,4 GHz. HFMG3
M-LINK por debajo del asa de transporte de la emisora.
Encaje el módulo RF 2,4 GHz. en el lugar previsto para ello
del hueco para el módulo RF. Para ello, presione desde
arriba, con cuidado y de manera regular sobre el módulo RF.
RF
