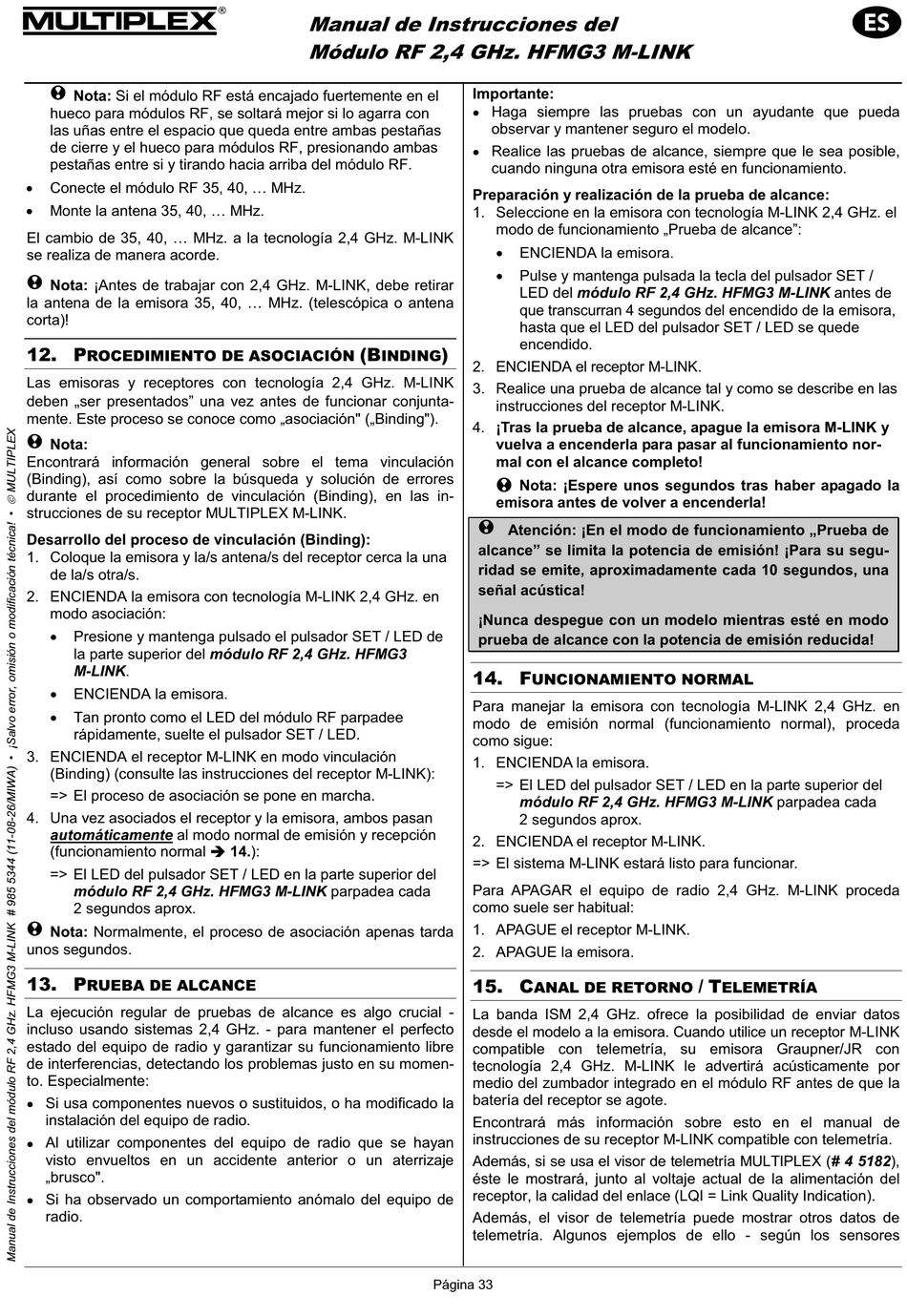

! Nota: Si el módulo RF está encajado fuertemente en el
hueco para módulos RF, se soltará mejor si lo agarra con
las uñas entre el espacio que queda entre ambas pestañas
de cierre y el hueco para módulos RF, presionando ambas
pestañas entre si y tirando hacia arriba del módulo RF.
Conecte el módulo RF 35, 40, ... MHz.
Monte la antena 35, 40, ... MHz.
El cambio de 35, 40, ... MHz. a la tecnología 2,4 GHz. M-LINK
se realiza de manera acorde.
! Nota: ¡Antes de trabajar con 2,4 GHz. M-LINK, debe retirar
la antena de la emisora 35, 40, ... MHz. (telescópica o antena
corta)!
12. P
ROCEDIMIENTO DE ASOCIACIÓN
Las emisoras y receptores con tecnología 2,4 GHz. M-LINK
„
deben ser presentados" una vez antes de funcionar conjunta-
mente. Este proceso se conoce como „asociación" („Binding").
! Nota:
Encontrará información general sobre el tema vinculación
(Binding), así como sobre la búsqueda y solución de errores
durante el procedimiento de vinculación (Binding), en las in-
strucciones de su receptor MULTIPLEX M-LINK.
Desarrollo del proceso de vinculación (Binding):
1. Coloque la emisora y la/s antena/s del receptor cerca la una
de la/s otra/s.
2. ENCIENDA la emisora con tecnología M-LINK 2,4 GHz. en
modo asociación:
Presione y mantenga pulsado el pulsador SET / LED de
la parte superior del módulo RF 2,4 GHz. HFMG3
M-LINK.
ENCIENDA la emisora.
Tan pronto como el LED del módulo RF parpadee
rápidamente, suelte el pulsador SET / LED.
3. ENCIENDA el receptor M-LINK en modo vinculación
(Binding) (consulte las instrucciones del receptor M-LINK):
=> El proceso de asociación se pone en marcha.
4. Una vez asociados el receptor y la emisora, ambos pasan
automáticamente al modo normal de emisión y recepción

(funcionamiento normal

=> El LED del pulsador SET / LED en la parte superior del
módulo RF 2,4 GHz. HFMG3 M-LINK parpadea cada
2 segundos aprox.
! Nota: Normalmente, el proceso de asociación apenas tarda
unos segundos.
13. P
RUEBA DE ALCANCE
La ejecución regular de pruebas de alcance es algo crucial -
incluso usando sistemas 2,4 GHz. - para mantener el perfecto
estado del equipo de radio y garantizar su funcionamiento libre
de interferencias, detectando los problemas justo en su momen-
to. Especialmente:
Si usa componentes nuevos o sustituidos, o ha modificado la
instalación del equipo de radio.
Al utilizar componentes del equipo de radio que se hayan
visto envueltos en un accidente anterior o un aterrizaje
„brusco".
Si ha observado un comportamiento anómalo del equipo de
radio.
Manual de Instrucciones del
Módulo RF 2,4 GHz. HFMG3 M-LINK
(B
INDING
14.):
Importante:
Haga siempre las pruebas con un ayudante que pueda
observar y mantener seguro el modelo.
Realice las pruebas de alcance, siempre que le sea posible,
cuando ninguna otra emisora esté en funcionamiento.
Preparación y realización de la prueba de alcance:
1. Seleccione en la emisora con tecnología M-LINK 2,4 GHz. el
modo de funcionamiento „Prueba de alcance":
ENCIENDA la emisora.
Pulse y mantenga pulsada la tecla del pulsador SET /
LED del módulo RF 2,4 GHz. HFMG3 M-LINK antes de
que transcurran 4 segundos del encendido de la emisora,
hasta que el LED del pulsador SET / LED se quede
encendido.
)
2. ENCIENDA el receptor M-LINK.
3. Realice una prueba de alcance tal y como se describe en las
instrucciones del receptor M-LINK.
4. ¡Tras la prueba de alcance, apague la emisora M-LINK y
vuelva a encenderla para pasar al funcionamiento nor-
mal con el alcance completo!
! Nota: ¡Espere unos segundos tras haber apagado la
emisora antes de volver a encenderla!
! Atención: ¡En el modo de funcionamiento „Prueba de
alcance" se limita la potencia de emisión! ¡Para su segu-
ridad se emite, aproximadamente cada 10 segundos, una
señal acústica!
¡Nunca despegue con un modelo mientras esté en modo
prueba de alcance con la potencia de emisión reducida!
14. F
UNCIONAMIENTO NORMAL
Para manejar la emisora con tecnología M-LINK 2,4 GHz. en
modo de emisión normal (funcionamiento normal), proceda
como sigue:
1. ENCIENDA la emisora.
=> El LED del pulsador SET / LED en la parte superior del
módulo RF 2,4 GHz. HFMG3 M-LINK parpadea cada
2 segundos aprox.
2. ENCIENDA el receptor M-LINK.
=> El sistema M-LINK estará listo para funcionar.
Para APAGAR el equipo de radio 2,4 GHz. M-LINK proceda
como suele ser habitual:
1. APAGUE el receptor M-LINK.
2. APAGUE la emisora.
15. C
ANAL DE RETORNO
La banda ISM 2,4 GHz. ofrece la posibilidad de enviar datos
desde el modelo a la emisora. Cuando utilice un receptor M-LINK
compatible con telemetría, su emisora Graupner/JR con
tecnología 2,4 GHz. M-LINK le advertirá acústicamente por
medio del zumbador integrado en el módulo RF antes de que la
batería del receptor se agote.
Encontrará más información sobre esto en el manual de
instrucciones de su receptor M-LINK compatible con telemetría.
Además, si se usa el visor de telemetría MULTIPLEX (# 4 5182),
éste le mostrará, junto al voltaje actual de la alimentación del
receptor, la calidad del enlace (LQI = Link Quality Indication).
Además, el visor de telemetría puede mostrar otros datos de
telemetría. Algunos ejemplos de ello - según los sensores
Página 33
/ T
ELEMETRÍA
