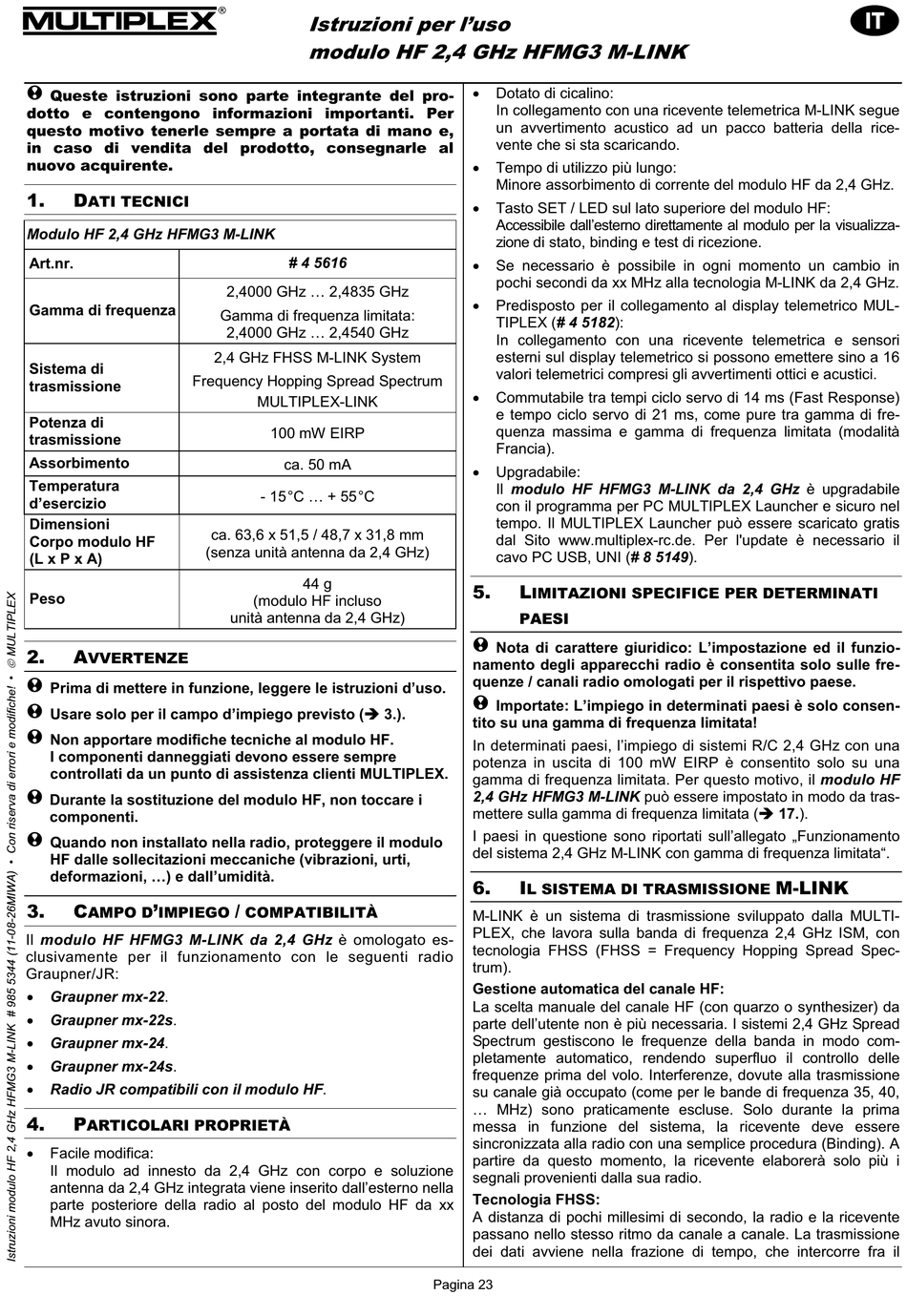

Dati Tecnici; Istruzioni Per L'uso - Multiplex HFMG3 M-LINK Bedienungsanleitung

! Queste istruzioni sono parte integrante del pro-
dotto e contengono informazioni importanti. Per
questo motivo tenerle sempre a portata di mano e,
in caso di vendita del prodotto, consegnarle al
nuovo acquirente.
1. D
ATI TECNICI
Modulo HF 2,4 GHz HFMG3 M-LINK
Art.nr.
Gamma di frequenza
Sistema di
Frequency Hopping Spread Spectrum
trasmissione
Potenza di
trasmissione
Assorbimento
Temperatura
d'esercizio
Dimensioni
Corpo modulo HF
(L x P x A)
Peso
2. A
VVERTENZE
! Prima di mettere in funzione, leggere le istruzioni d'uso.
! Usare solo per il campo d'impiego previsto (
! Non apportare modifiche tecniche al modulo HF.
I componenti danneggiati devono essere sempre
controllati da un punto di assistenza clienti MULTIPLEX.
! Durante la sostituzione del modulo HF, non toccare i
componenti.
! Quando non installato nella radio, proteggere il modulo
HF dalle sollecitazioni meccaniche (vibrazioni, urti,
deformazioni, ...) e dall'umidità.
3. C '
AMPO D IMPIEGO
Il modulo HF HFMG3 M-LINK da 2,4 GHz è omologato es-
clusivamente per il funzionamento con le seguenti radio
Graupner/JR:
Graupner mx-22.
Graupner mx-22s.
Graupner mx-24.
Graupner mx-24s.
Radio JR compatibili con il modulo HF.
4. P
ARTICOLARI PROPRIETÀ
Facile modifica:
Il modulo ad innesto da 2,4 GHz con corpo e soluzione
antenna da 2,4 GHz integrata viene inserito dall'esterno nella
parte posteriore della radio al posto del modulo HF da xx
MHz avuto sinora.

Istruzioni per l'uso

modulo HF 2,4 GHz HFMG3 M-LINK
# 4 5616
2,4000 GHz ... 2,4835 GHz
Gamma di frequenza limitata:
2,4000 GHz ... 2,4540 GHz
2,4 GHz FHSS M-LINK System
MULTIPLEX-LINK
100 mW EIRP
ca. 50 mA
- 15°C ... + 55°C
ca. 63,6 x 51,5 / 48,7 x 31,8 mm
(senza unità antenna da 2,4 GHz)
44 g
(modulo HF incluso
unità antenna da 2,4 GHz)
/
COMPATIBILITÀ
Dotato di cicalino:
In collegamento con una ricevente telemetrica M-LINK segue
un avvertimento acustico ad un pacco batteria della rice-
vente che si sta scaricando.
Tempo di utilizzo più lungo:
Minore assorbimento di corrente del modulo HF da 2,4 GHz.
Tasto SET / LED sul lato superiore del modulo HF:
Accessibile dall'esterno direttamente al modulo per la visualizza-
zione di stato, binding e test di ricezione.
Se necessario è possibile in ogni momento un cambio in
pochi secondi da xx MHz alla tecnologia M-LINK da 2,4 GHz.
Predisposto per il collegamento al display telemetrico MUL-
TIPLEX (# 4 5182):
In collegamento con una ricevente telemetrica e sensori
esterni sul display telemetrico si possono emettere sino a 16
valori telemetrici compresi gli avvertimenti ottici e acustici.
Commutabile tra tempi ciclo servo di 14 ms (Fast Response)
e tempo ciclo servo di 21 ms, come pure tra gamma di fre-
quenza massima e gamma di frequenza limitata (modalità
Francia).
Upgradabile:
Il modulo HF HFMG3 M-LINK da 2,4 GHz è upgradabile
con il programma per PC MULTIPLEX Launcher e sicuro nel
tempo. Il MULTIPLEX Launcher può essere scaricato gratis
dal Sito www.multiplex-rc.de. Per l'update è necessario il
cavo PC USB, UNI (# 8 5149).
5. L
IMITAZIONI SPECIFICE PER DETERMINATI
PAESI
! Nota di carattere giuridico: L'impostazione ed il funzio-
namento degli apparecchi radio è consentita solo sulle fre-
quenze / canali radio omologati per il rispettivo paese.
! Importate: L'impiego in determinati paesi è solo consen-
3.).
tito su una gamma di frequenza limitata!
In determinati paesi, l'impiego di sistemi R/C 2,4 GHz con una
potenza in uscita di 100 mW EIRP è consentito solo su una
gamma di frequenza limitata. Per questo motivo, il modulo HF
2,4 GHz HFMG3 M-LINK può essere impostato in modo da tras-
mettere sulla gamma di frequenza limitata (
I paesi in questione sono riportati sull'allegato „Funzionamento
del sistema 2,4 GHz M-LINK con gamma di frequenza limitata".
6. I
L SISTEMA DI TRASMISSIONE
M-LINK è un sistema di trasmissione sviluppato dalla MULTI-
PLEX, che lavora sulla banda di frequenza 2,4 GHz ISM, con
tecnologia FHSS (FHSS = Frequency Hopping Spread Spec-
trum).
Gestione automatica del canale HF:
La scelta manuale del canale HF (con quarzo o synthesizer) da
parte dell'utente non è più necessaria. I sistemi 2,4 GHz Spread
Spectrum gestiscono le frequenze della banda in modo com-
pletamente automatico, rendendo superfluo il controllo delle
frequenze prima del volo. Interferenze, dovute alla trasmissione
su canale già occupato (come per le bande di frequenza 35, 40,
... MHz) sono praticamente escluse. Solo durante la prima
messa in funzione del sistema, la ricevente deve essere
sincronizzata alla radio con una semplice procedura (Binding). A
partire da questo momento, la ricevente elaborerà solo più i
segnali provenienti dalla sua radio.
Tecnologia FHSS:
A distanza di pochi millesimi di secondo, la radio e la ricevente
passano nello stesso ritmo da canale a canale. La trasmissione
dei dati avviene nella frazione di tempo, che intercorre fra il
Pagina 23
17.).
