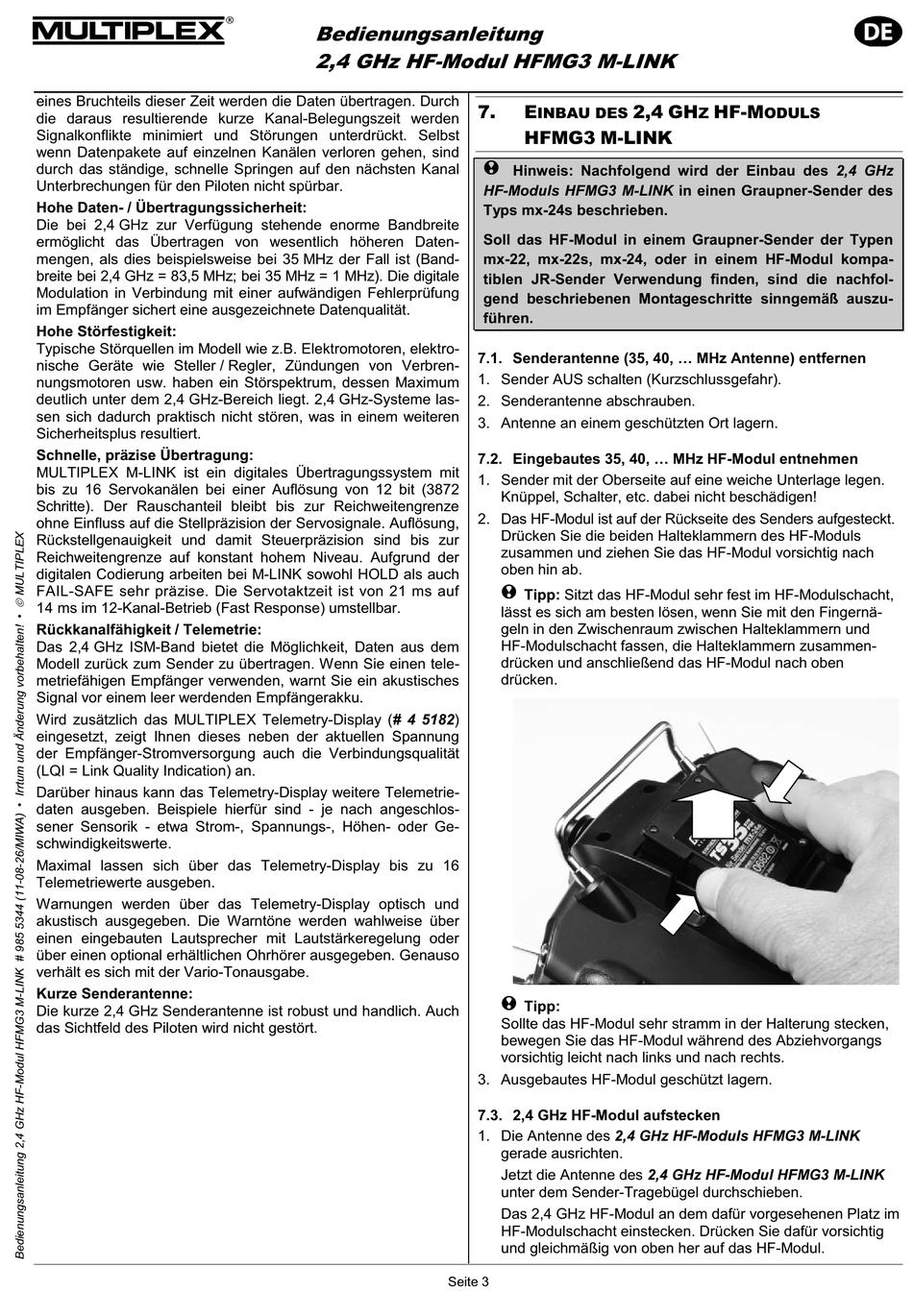

eines Bruchteils dieser Zeit werden die Daten übertragen. Durch
die daraus resultierende kurze Kanal-Belegungszeit werden
Signalkonflikte minimiert und Störungen unterdrückt. Selbst
wenn Datenpakete auf einzelnen Kanälen verloren gehen, sind
durch das ständige, schnelle Springen auf den nächsten Kanal
Unterbrechungen für den Piloten nicht spürbar.
Hohe Daten- / Übertragungssicherheit:
Die bei 2,4 GHz zur Verfügung stehende enorme Bandbreite
ermöglicht das Übertragen von wesentlich höheren Daten-
mengen, als dies beispielsweise bei 35 MHz der Fall ist (Band-
breite bei 2,4 GHz = 83,5 MHz; bei 35 MHz = 1 MHz). Die digitale
Modulation in Verbindung mit einer aufwändigen Fehlerprüfung
im Empfänger sichert eine ausgezeichnete Datenqualität.
Hohe Störfestigkeit:
Typische Störquellen im Modell wie z.B. Elektromotoren, elektro-
nische Geräte wie Steller / Regler, Zündungen von Verbren-
nungsmotoren usw. haben ein Störspektrum, dessen Maximum
deutlich unter dem 2,4 GHz-Bereich liegt. 2,4 GHz-Systeme las-
sen sich dadurch praktisch nicht stören, was in einem weiteren
Sicherheitsplus resultiert.
Schnelle, präzise Übertragung:
MULTIPLEX M-LINK ist ein digitales Übertragungssystem mit
bis zu 16 Servokanälen bei einer Auflösung von 12 bit (3872
Schritte). Der Rauschanteil bleibt bis zur Reichweitengrenze
ohne Einfluss auf die Stellpräzision der Servosignale. Auflösung,
Rückstellgenauigkeit und damit Steuerpräzision sind bis zur
Reichweitengrenze auf konstant hohem Niveau. Aufgrund der
digitalen Codierung arbeiten bei M-LINK sowohl HOLD als auch
FAIL-SAFE sehr präzise. Die Servotaktzeit ist von 21 ms auf
14 ms im 12-Kanal-Betrieb (Fast Response) umstellbar.
Rückkanalfähigkeit / Telemetrie:
Das 2,4 GHz ISM-Band bietet die Möglichkeit, Daten aus dem
Modell zurück zum Sender zu übertragen. Wenn Sie einen tele-
metriefähigen Empfänger verwenden, warnt Sie ein akustisches
Signal vor einem leer werdenden Empfängerakku.
Wird zusätzlich das MULTIPLEX Telemetry-Display (# 4 5182)
eingesetzt, zeigt Ihnen dieses neben der aktuellen Spannung
der Empfänger-Stromversorgung auch die Verbindungsqualität
(LQI = Link Quality Indication) an.
Darüber hinaus kann das Telemetry-Display weitere Telemetrie-
daten ausgeben. Beispiele hierfür sind - je nach angeschlos-
sener Sensorik - etwa Strom-, Spannungs-, Höhen- oder Ge-
schwindigkeitswerte.
Maximal lassen sich über das Telemetry-Display bis zu 16
Telemetriewerte ausgeben.
Warnungen werden über das Telemetry-Display optisch und
akustisch ausgegeben. Die Warntöne werden wahlweise über
einen eingebauten Lautsprecher mit Lautstärkeregelung oder
über einen optional erhältlichen Ohrhörer ausgegeben. Genauso
verhält es sich mit der Vario-Tonausgabe.
Kurze Senderantenne:
Die kurze 2,4 GHz Senderantenne ist robust und handlich. Auch
das Sichtfeld des Piloten wird nicht gestört.
Bedienungsanleitung
2,4 GHz HF-Modul HFMG3 M-LINK
7.
! Hinweis: Nachfolgend wird der Einbau des 2,4 GHz
HF-Moduls HFMG3 M-LINK in einen Graupner-Sender des
Typs mx-24s beschrieben.
Soll das HF-Modul in einem Graupner-Sender der Typen
mx-22, mx-22s, mx-24, oder in einem HF-Modul kompa-
tiblen JR-Sender Verwendung finden, sind die nachfol-
gend beschriebenen Montageschritte sinngemäß auszu-
führen.
7.1. Senderantenne (35, 40, ... MHz Antenne) entfernen
1. Sender AUS schalten (Kurzschlussgefahr).
2. Senderantenne abschrauben.
3. Antenne an einem geschützten Ort lagern.
7.2. Eingebautes 35, 40, ... MHz HF-Modul entnehmen
1. Sender mit der Oberseite auf eine weiche Unterlage legen.
2. Das HF-Modul ist auf der Rückseite des Senders aufgesteckt.
3. Ausgebautes HF-Modul geschützt lagern.
7.3. 2,4 GHz HF-Modul aufstecken
1. Die Antenne des 2,4 GHz HF-Moduls HFMG3 M-LINK
Seite 3
E 2,4 GH
INBAU DES
HFMG3 M-LINK
Knüppel, Schalter, etc. dabei nicht beschädigen!
Drücken Sie die beiden Halteklammern des HF-Moduls
zusammen und ziehen Sie das HF-Modul vorsichtig nach
oben hin ab.
! Tipp: Sitzt das HF-Modul sehr fest im HF-Modulschacht,
lässt es sich am besten lösen, wenn Sie mit den Fingernä-
geln in den Zwischenraum zwischen Halteklammern und
HF-Modulschacht fassen, die Halteklammern zusammen-
drücken und anschließend das HF-Modul nach oben
drücken.
! Tipp:
Sollte das HF-Modul sehr stramm in der Halterung stecken,
bewegen Sie das HF-Modul während des Abziehvorgangs
vorsichtig leicht nach links und nach rechts.
gerade ausrichten.
Jetzt die Antenne des 2,4 GHz HF-Modul HFMG3 M-LINK
unter dem Sender-Tragebügel durchschieben.
Das 2,4 GHz HF-Modul an dem dafür vorgesehenen Platz im
HF-Modulschacht einstecken. Drücken Sie dafür vorsichtig
und gleichmäßig von oben her auf das HF-Modul.
