Utilisation Normale - Multiplex HFMG3 M-LINK Bedienungsanleitung

Orientez l'antenne du module HF 2,4 GHz HFMG3
M-LINK de telle manière qu'elle soit bien droite.
Pressez maintenant les deux clips de maintien du module
HF et retirez délicatement le module HF vers le haut.
! Astuce: si le module HF est trop bien enfoncé dans le
compartiment HF, il est conseillé d'utiliser les ongles et les
placer dans l'espace entre le compartiment et les clips de
fixations, puis d'effectuer un mouvement de levier vers le
haut tout en pressant les clips.
Mettez en place le module HF 35, 40, ... MHz.
Montez l'antenne 35, 40, ... MHz.
Le passage du système de transmission 35, 40, ... MHz au sys-
tème 2,4 GHz M-LINK se fait de la même manière.
! Remarque: avant d'utiliser l'ensemble avec le module
2,4 GHz M-LINK il faut enlever l'antenne d'émission 35, 40, ...
MHz (télescopique ou courte)!
12. P B
ROCESSUS INDING
Pour pouvoir travailler ensemble, l'émetteur et le récepteur en
technologie 2,4 GHz M-LINK doivent êtres „synchronisés" avant
la première utilisation de l'ensemble. Ce processus est nommé
„Binding".
! Remarque:
Une information générale au sujet du processus de Binding ainsi
que la recherche d'erreur et leur résolution se trouve également
dans la notice de votre récepteur MULTIPLEX M-LINK.
Déroulement du processus de Binding:
1. Placez l'antenne d'émission et de réception(s) le plus près
possible les unes des autres.
2. Mettez en marche l'émetteur équipé du module 2,4 GHz
M-LINK Technologie en mode Binding:
Restez appuyé sur la touche SET / LED se trouvant sur
le dessus du module HF 2,4 GHz HFMG3 M-LINK.
Mettez en marche l'émetteur.
Dès que la LED du module HF clignote rapidement,
relâchez la pression sur la touche SET / LED.
3. Mettez en marche le récepteur M-LINK en mode Binding
(voir la notice du récepteur M-LINK):
=> Le processus de Binding est en cours.
4. Dès que l'émetteur et le récepteur se sont „trouvés", ceux-ci
passent automatiquement en mode régulier d'émission et
de réception (fonctionnement normal
=> La LED de la touche SET / LED sur le dessus du
module HF 2,4 GHz HFMG3 M-LINK clignote
env. toutes les 2 secondes.
! Remarque: le processus de Binding prend normalement
quelques secondes.
13. T
EST DE PORTEE
L'exécution régulière de tests de portée est très importante –
même pour un système 2,4 GHz – afin d'assurer le bon fonction-
nement de l'équipement de radiocommande et pour détecter et
déterminer très tôt les anomalies de fonctionnements. Surtout:
Avant l'utilisation de nouveau matériel ou modifié, mais égale-
ment de changement ou de nouveaux d'affectations.
Avant l'utilisation de composants de radiocommandes qui ont
été récupérés et utilisés après un crash ou un atterrissage un
peu „dur".
Si vous avez découvert des anomalies lors de l'utilisation.

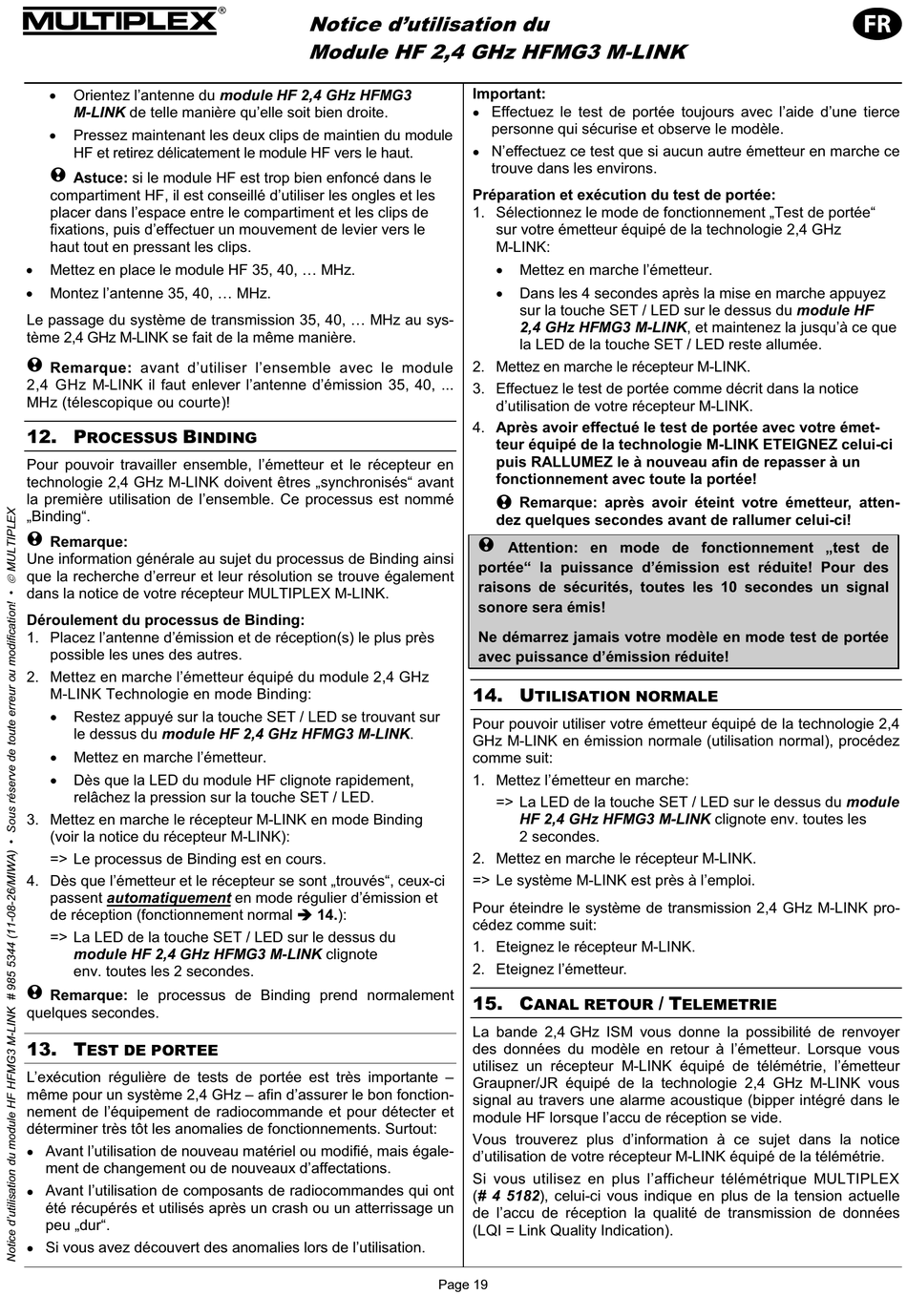

Notice d'utilisation du
Module HF 2,4 GHz HFMG3 M-LINK
Important:
Préparation et exécution du test de portée:
1. Sélectionnez le mode de fonctionnement „Test de portée"
2. Mettez en marche le récepteur M-LINK.
3. Effectuez le test de portée comme décrit dans la notice
4. Après avoir effectué le test de portée avec votre émet-
! Attention: en mode de fonctionnement „test de
portée" la puissance d'émission est réduite! Pour des
raisons de sécurités, toutes les 10 secondes un signal
sonore sera émis!
Ne démarrez jamais votre modèle en mode test de portée
avec puissance d'émission réduite!
14. U
Pour pouvoir utiliser votre émetteur équipé de la technologie 2,4
GHz M-LINK en émission normale (utilisation normal), procédez
comme suit:
1. Mettez l'émetteur en marche:
2. Mettez en marche le récepteur M-LINK.
=> Le système M-LINK est près à l'emploi.
Pour éteindre le système de transmission 2,4 GHz M-LINK pro-
14.):
cédez comme suit:
1. Eteignez le récepteur M-LINK.
2. Eteignez l'émetteur.
15. C
La bande 2,4 GHz ISM vous donne la possibilité de renvoyer
des données du modèle en retour à l'émetteur. Lorsque vous
utilisez un récepteur M-LINK équipé de télémétrie, l'émetteur
Graupner/JR équipé de la technologie 2,4 GHz M-LINK vous
signal au travers une alarme acoustique (bipper intégré dans le
module HF lorsque l'accu de réception se vide.
Vous trouverez plus d'information à ce sujet dans la notice
d'utilisation de votre récepteur M-LINK équipé de la télémétrie.
Si vous utilisez en plus l'afficheur télémétrique MULTIPLEX
(# 4 5182), celui-ci vous indique en plus de la tension actuelle
de l'accu de réception la qualité de transmission de données
(LQI = Link Quality Indication).
Page 19
Effectuez le test de portée toujours avec l'aide d'une tierce
personne qui sécurise et observe le modèle.
N'effectuez ce test que si aucun autre émetteur en marche ce
trouve dans les environs.
sur votre émetteur équipé de la technologie 2,4 GHz
M-LINK:
Mettez en marche l'émetteur.
Dans les 4 secondes après la mise en marche appuyez
sur la touche SET / LED sur le dessus du module HF
2,4 GHz HFMG3 M-LINK, et maintenez la jusqu'à ce que
la LED de la touche SET / LED reste allumée.
d'utilisation de votre récepteur M-LINK.
teur équipé de la technologie M-LINK ETEIGNEZ celui-ci
puis RALLUMEZ le à nouveau afin de repasser à un
fonctionnement avec toute la portée!
! Remarque: après avoir éteint votre émetteur, atten-
dez quelques secondes avant de rallumer celui-ci!
TILISATION NORMALE
=> La LED de la touche SET / LED sur le dessus du module
HF 2,4 GHz HFMG3 M-LINK clignote env. toutes les
2 secondes.
/ T
ANAL RETOUR ELEMETRIE
