Multiplex HFMG3 M-LINK Bedienungsanleitung
Verwandte Anleitungen für Multiplex HFMG3 M-LINK
Inhaltszusammenfassung für Multiplex HFMG3 M-LINK
-

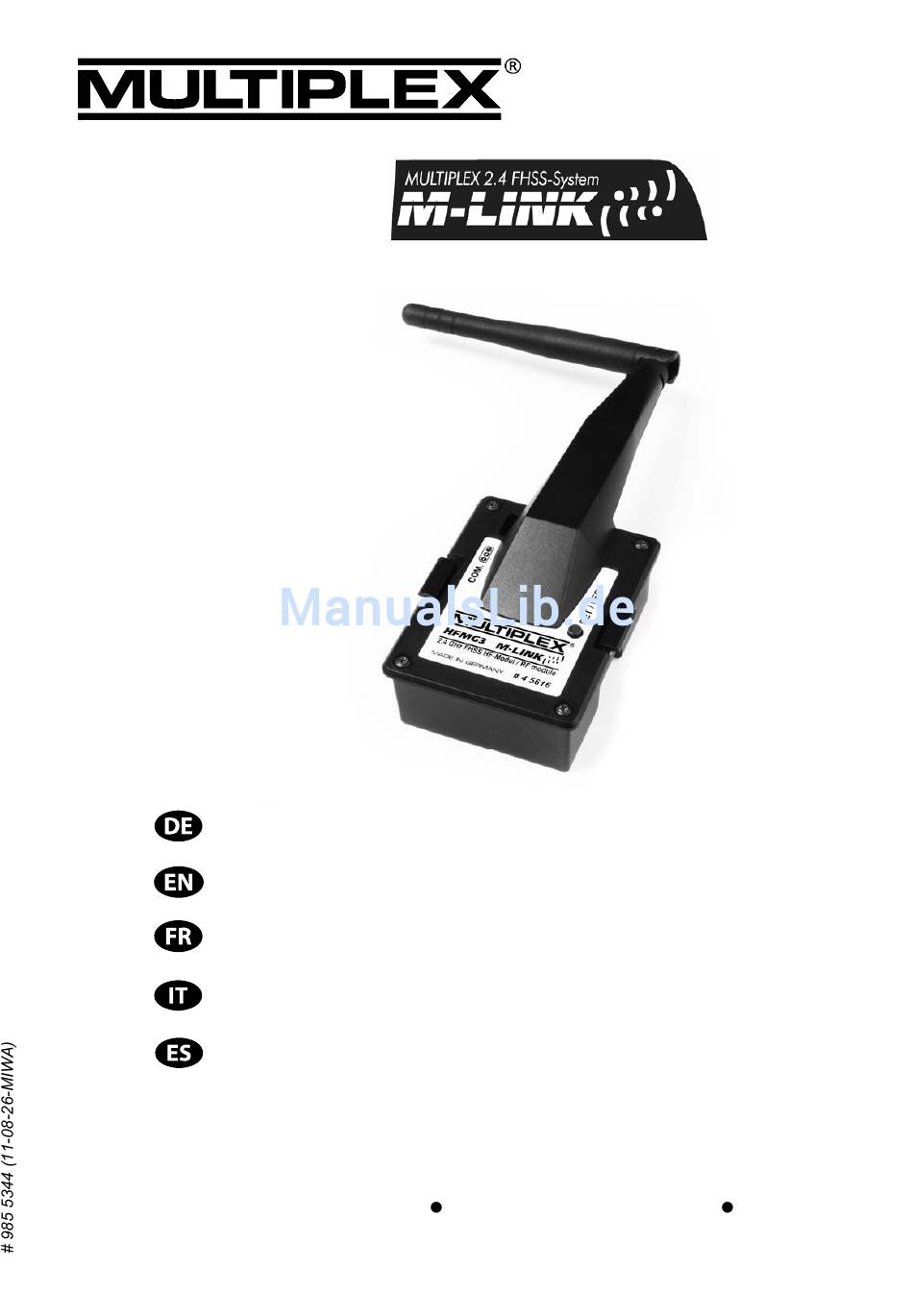

Seite 1: Inhaltsverzeichnis
Operating instructions 9 - 15 Notice d’utilisation 16 - 22 Istruzioni per l’uso 23 - 29 Manual de instrucciones 30 - 36 MULTIPLEX Modellsport GmbH & Co. KG Westliche Gewerbestraße 1 D-75015 Bretten © MULTIPLEX 2011. Printed in Germany www.multiplex-rc.de... -
Seite 2: Bedienungsanleitung
Stromaufnahme ca. 50 mA Updatefähig: Temperaturbereich - 15°C … + 55°C Das 2,4 GHz HF-Modul HFMG3 M-LINK ist mit dem PC- Abmessungen Programm MULTIPLEX Launcher updatefähig und zukunfts- ca. 63,6 x 51,5 / 48,7 x 31,8 mm HF-Modul Gehäuse sicher. Der MULTIPLEX Launcher steht kostenlos unter... -
Seite 3: Einbau Des 2,4 Gh Zhf-Moduls
3. Ausgebautes HF-Modul geschützt lagern. 7.3. 2,4 GHz HF-Modul aufstecken 1. Die Antenne des 2,4 GHz HF-Moduls HFMG3 M-LINK gerade ausrichten. Jetzt die Antenne des 2,4 GHz HF-Modul HFMG3 M-LINK unter dem Sender-Tragebügel durchschieben. -
Seite 4: Austausch Der 2,4 Gh Z Senderantenne
2,4 GHz HF-Modul HFMG3 M-LINK ! Hinweis: Steckrichtung beachten! Die Antenne muss nach vorne in Richtung Stirnseite des Senders zeigen! Das 2,4 GHz HF-Modul HFMG3 M-LINK ist korrekt einge- steckt, wenn die Halteklammern links und rechts des HF- Moduls im HF-Modul-Schacht eingerastet sind („klick“): ! Wichtig: Zielen Sie niemals mit der Antenne auf das Modell. - Seite 5 Generelle Informationen zum Thema Binding sowie zu Fehler- wechseln! suche und Fehlerbehebung im Rahmen des Binding-Vorgangs ! Hinweis: Warten Sie nach dem AUS schalten des finden Sie in der Anleitung Ihres MULTIPLEX M-LINK Empfän- Senders einige Sekunden lang, bevor Sie ihn wieder EIN gers. schalten! Ablauf des Binding-Vorgangs: ! Achtung: In der Betriebsart „Reichweitentest“...
- Seite 6 = Betriebsart „Fast Response Modus AUS“. ! Achtung: Zum Umstellen des Schalters einen kleinen Schraubendreher verwenden, niemals einen Bleistift! 4. 2,4 GHz HF-Modul HFMG3 M-LINK erneut am Sender an- stecken ( 7.3.). 5. Nach einer (De-)Aktivierung des Fast Response Modus müs- sen Sender und Empfänger erneut miteinander gebunden...
- Seite 7 # 4 5182 ELEMETRIE ISPLAYS Schalter 1 „France“ in Stellung ON (in Richtung Senderantenne) Das 2,4 GHz HF-Modul HFMG3 M-LINK ist über den Steckplatz = Betriebsart „Eingeschränkter Frequenzbereich EIN“. „COM.“ zum Anschluss des MULTIPLEX Telemetry-Displays vorgesehen ( 6.). Schalter 2 „France“ in Stellung OFF = Betriebsart „Eingeschränkter Frequenzbereich AUS“.
- Seite 8 Falsche, nicht oder verspätet, oder nicht von einer autorisierten Stelle durchgeführte Wartung Falsche Anschlüsse Verwendung von nicht originalem MULTIPLEX-Zubehör Veränderungen / Reparaturen, die nicht von MULTIPLEX oder einer MULTIPLEX-Servicestelle ausgeführt wurden Versehentliche oder absichtliche Beschädigungen Defekte, die sich aus der normalen Abnutzung ergeben Betrieb außerhalb der technischen Spezifikationen oder...
