13.7.4 Wandlungs- und Zykluszeit der Analogeingabekanäle
Einleitung
In diesem Abschnitt finden Sie die Definitionen und Zusammenhänge von Wand-
lungszeit und Zykluszeit für Analogeingabebaugruppen.
Wandlungszeit
Die Wandlungszeit setzt sich zusammen aus der Wandlungszeit des Analog-Digi-
tal-Converters (ADC) und der Einschwingzeit des Multiplexers.
Zykluszeit
Die Analog-Digital-Umsetzung und die Übergabe der digitalisierten Messwerte er-
folgt auf Anforderung oder gemultiplext (Parametrierung notwendig), d. h. die Ana-
logeingabekanäle werden nacheinander gewandelt. Die Zykluszeit, d. h. die Zeit,
bis ein Analogeingangswert wieder gewandelt wird, ist die Summe der Wandlungs-
zeiten aller Analogeingabekanäle des Schnittstellenmoduls.
Bild 13-22 zeigt im Überblick, woraus sich die Zykluszeit für eine 4kanalige Analo-
geingabebaugruppe zusammensetzt.

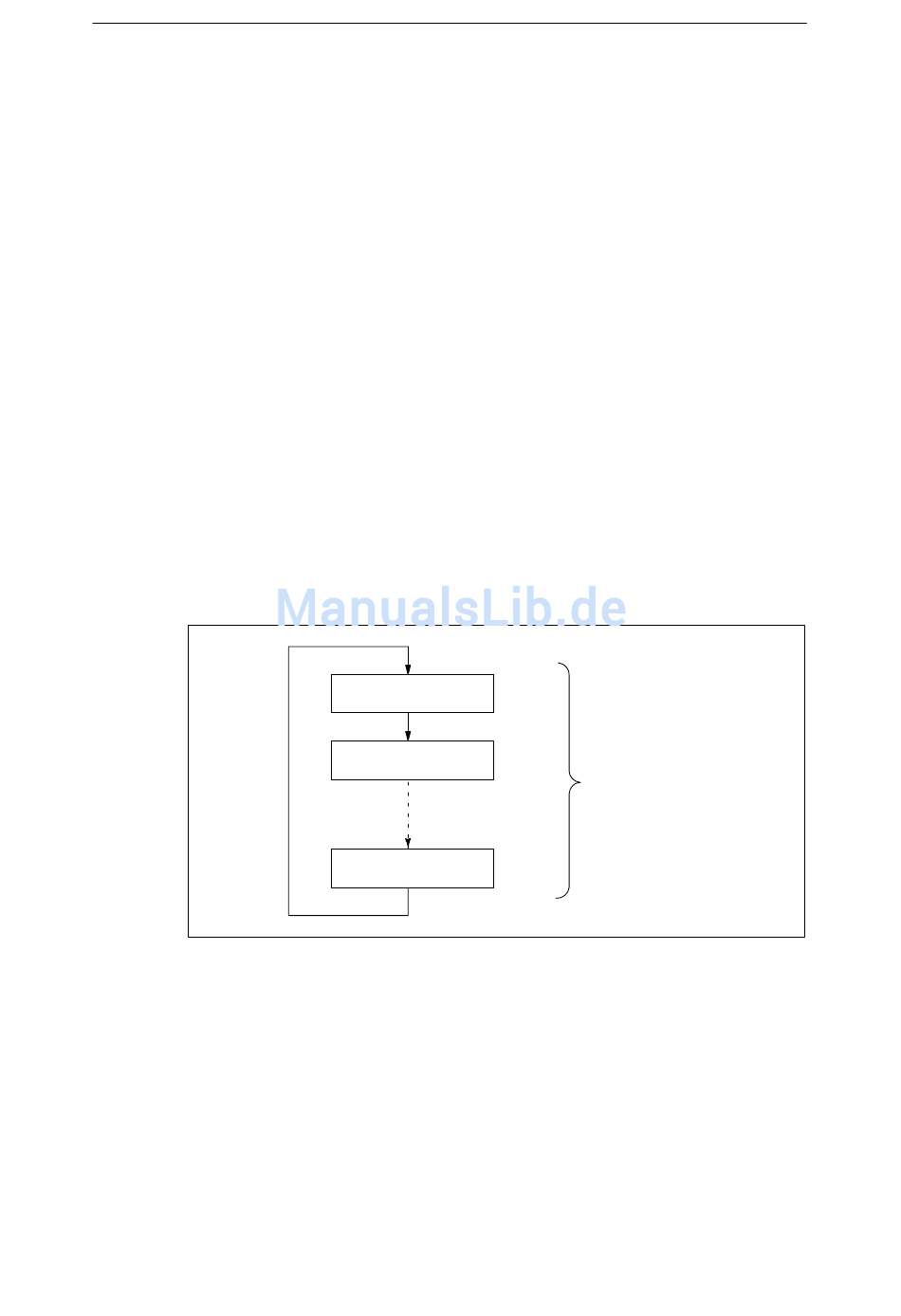

Bild 13-22 Zykluszeit der Analogeingabebaugruppe
13-46
Wandlungszeit Kanal 0
Wandlungszeit Kanal 1
Wandlungszeit Kanal 3
Automatisierungssysteme S7-400/M7-400 Referenzhandbuch
Zykluszeit
A5E00069466-07
