Allgemeine Technische Daten
Kennzeichnung für Australien und Neuseeland
Unsere Produkte erfüllen die Anforderungen der Norm AS/NZS 2064 (Class A).
Anforderungen aus der cuULus, hazardous location an die Batterieeinspeisung
bei CPUs

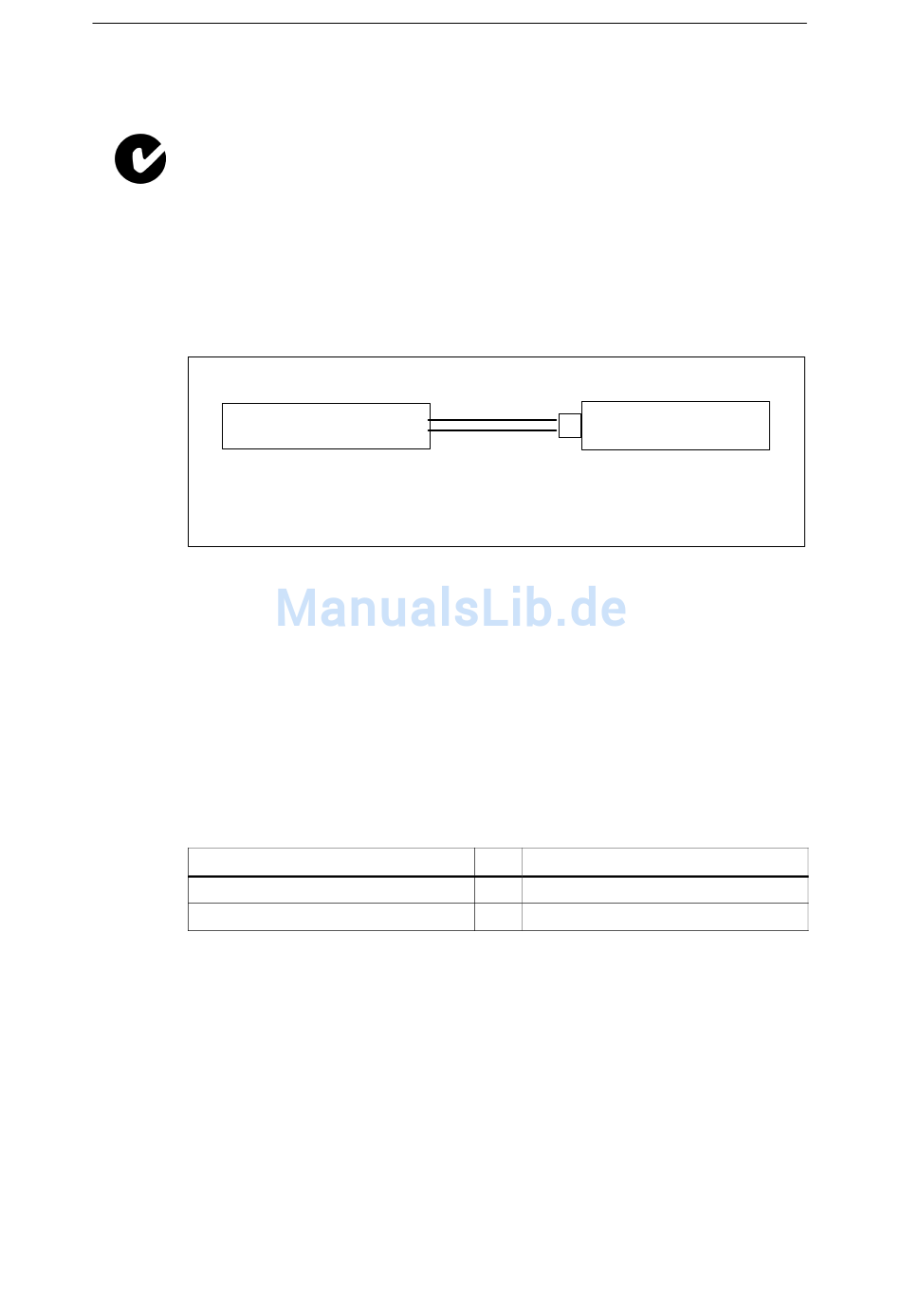

Die Einspeisung der Pufferspannung einer CPU muss über eine nicht-zündgefährli-
che Steckverbindung ausgeführt werden. Nachfolgende Abbildung zeigt das Kon-
zept einer solchen Steckverbindung.
Batterie oder
Spannungsversorgung
Cc = Kapazität des Kabels
Lc = Induktivität des Kabels
Bild 1-1
Für die Kenngrößen dieser Verbindung gelten folgende Bedingungen:
Voc (Leerlaufspannung) = 15V
Isc (Kurzschluss-Strom )= 50 mA
Ca = Kapazität der Batterie/
Spannungsversorgung
La= Induktivität der Batterie/
Spannungsversorgung
Die Batterie/Spannungsversorgung, die die nicht-zündfähige Verbindung speist,
muss die nachfolgend aufgeführten Werte einhalten:
Batterie/Stromversorgung
1-6
Einspeisung der Pufferspannung
Voc
Isc
CPU mit Anschluss
"Ext. Batt."
Vmax = 15V
Imax = 50 mA
Ci = 25 nF maximal
Li = 2 mH maximal
CPU Eingang "Ext. Batt." incl. Kabel
≤
≤
Imax (50 mA)
Automatisierungssysteme S7-400/M7-400 Referenzhandbuch
Vmax (15V)
A5E00069466-07
