Schritte

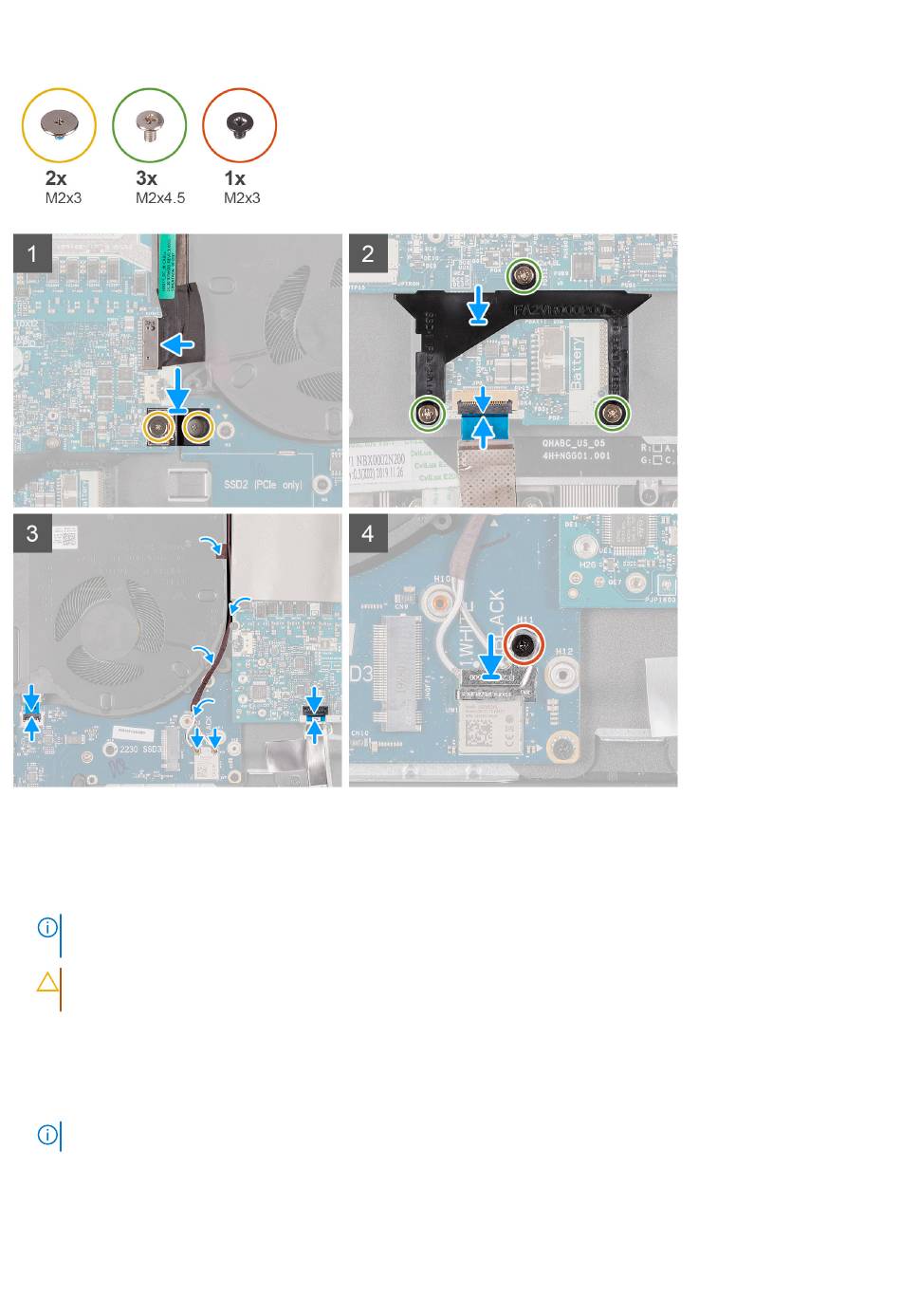

1. Installieren Sie die Lüfter- und
2. Installieren Sie die USB-Platine.
3. Drehen Sie die Hauptplatine um und platzieren Sie die Hauptplatine und die USB-Platine auf der Handauflagenbaugruppe.
ANMERKUNG: Halten Sie die Hauptplatine beim Einsetzen an der linken und rechten Seite der Lüfter- und Kühlkörperbaugruppe
fest.
VORSICHT: Um Schäden am Computer zu vermeiden, sollten Sie die Hauptplatine beim Einsetzen nicht auf die
USB-Platine stützen.
4. Bringen Sie die zwei Schrauben (M2,5x5) zur Befestigung der Lüfter an der Handballenstützenbaugruppe wieder an.
5. Bringen Sie die fünf Schrauben (M2x3) zur Befestigung der Hauptplatine an der Handballenstützenbaugruppe wieder an.
6. Bringen Sie die drei Schrauben (M2x3) zur Befestigung der USB-Platine an der Handauflagenbaugruppe wieder an.
7. Verbinden Sie das Kabel der Tobii-Blickverfolgungssoftware mit dem Anschluss auf der Hauptplatine.
ANMERKUNG: Dieser Schritt ist nur bei Computern mit Tobii-Blickverfolgungssoftware erforderlich.
8. Verbinden Sie das G-Sensor-Kabel mit dem Anschluss auf der Hauptplatine.
9. Verbinden Sie das Displaykabel mit dem Anschluss auf der Hauptplatine und schließen Sie die Verriegelung.
10. Verbinden Sie das Netzadapter-Portkabel mit der Hauptplatine.
Kühlkörperbaugruppe.
