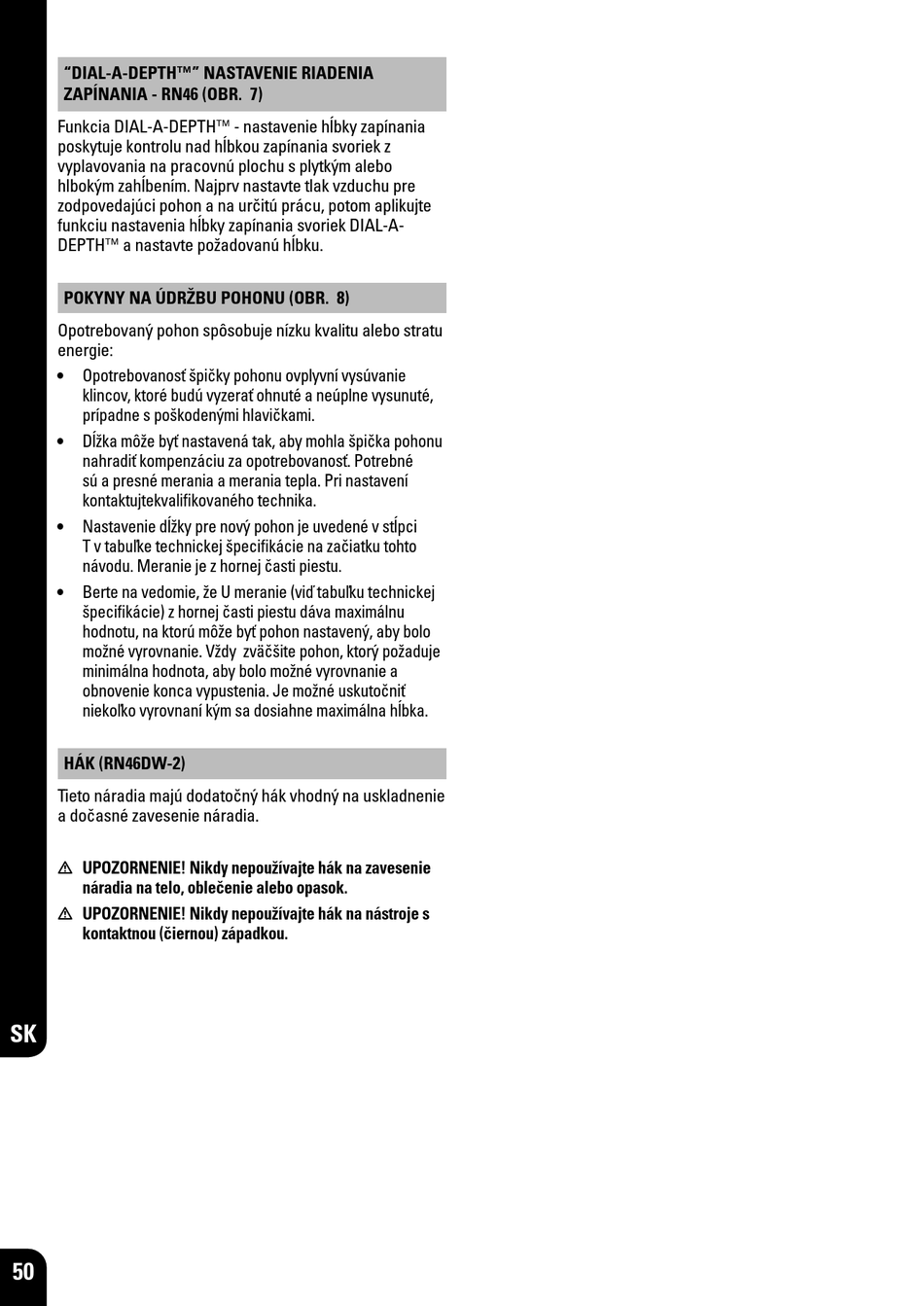

Bostitch RN46-2-E Technische Gerätedaten Seite 50

"DIAL-A-DEPTH™" NASTAVENIE RIADENIA
ZAPÍNANIA - RN46 (OBR. 7)
Funkcia DIAL-A-DEPTH™ - nastavenie hĺbky zapínania
poskytuje kontrolu nad hĺbkou zapínania svoriek z
vyplavovania na pracovnú plochu s plytkým alebo
hlbokým zahĺbením. Najprv nastavte tlak vzduchu pre
zodpovedajúci pohon a na určitú prácu, potom aplikujte
funkciu nastavenia hĺbky zapínania svoriek DIAL-A-
DEPTH™ a nastavte požadovanú hĺbku.
POKYNY NA ÚDRŽBU POHONU (OBR. 8)
Opotrebovaný pohon spôsobuje nízku kvalitu alebo stratu
energie:
• Opotrebovanosť špičky pohonu ovplyvní vysúvanie
klincov, ktoré budú vyzerať ohnuté a neúplne vysunuté,
prípadne s poškodenými hlavičkami.
• Dĺžka môže byť nastavená tak, aby mohla špička pohonu
nahradiť kompenzáciu za opotrebovanosť. Potrebné
sú a presné merania a merania tepla. Pri nastavení
kontaktujtekvalifikovaného technika.
• Nastavenie dĺžky pre nový pohon je uvedené v stĺpci
T v tabuľke technickej špecifikácie na začiatku tohto
návodu. Meranie je z hornej časti piestu.
• Berte na vedomie, že U meranie (viď tabuľku technickej
špecifikácie) z hornej časti piestu dáva maximálnu
hodnotu, na ktorú môže byť pohon nastavený, aby bolo
možné vyrovnanie. Vždy zväčšite pohon, ktorý požaduje
minimálna hodnota, aby bolo možné vyrovnanie a
obnovenie konca vypustenia. Je možné uskutočniť
niekoľko vyrovnaní kým sa dosiahne maximálna hĺbka.
HÁK (RN46DW-2)
Tieto náradia majú dodatočný hák vhodný na uskladnenie
a dočasné zavesenie náradia.
UPOZORNENIE! Nikdy nepoužívajte hák na zavesenie
m
náradia na telo, oblečenie alebo opasok.
UPOZORNENIE! Nikdy nepoužívajte hák na nástroje s
m
kontaktnou (čiernou) západkou.
