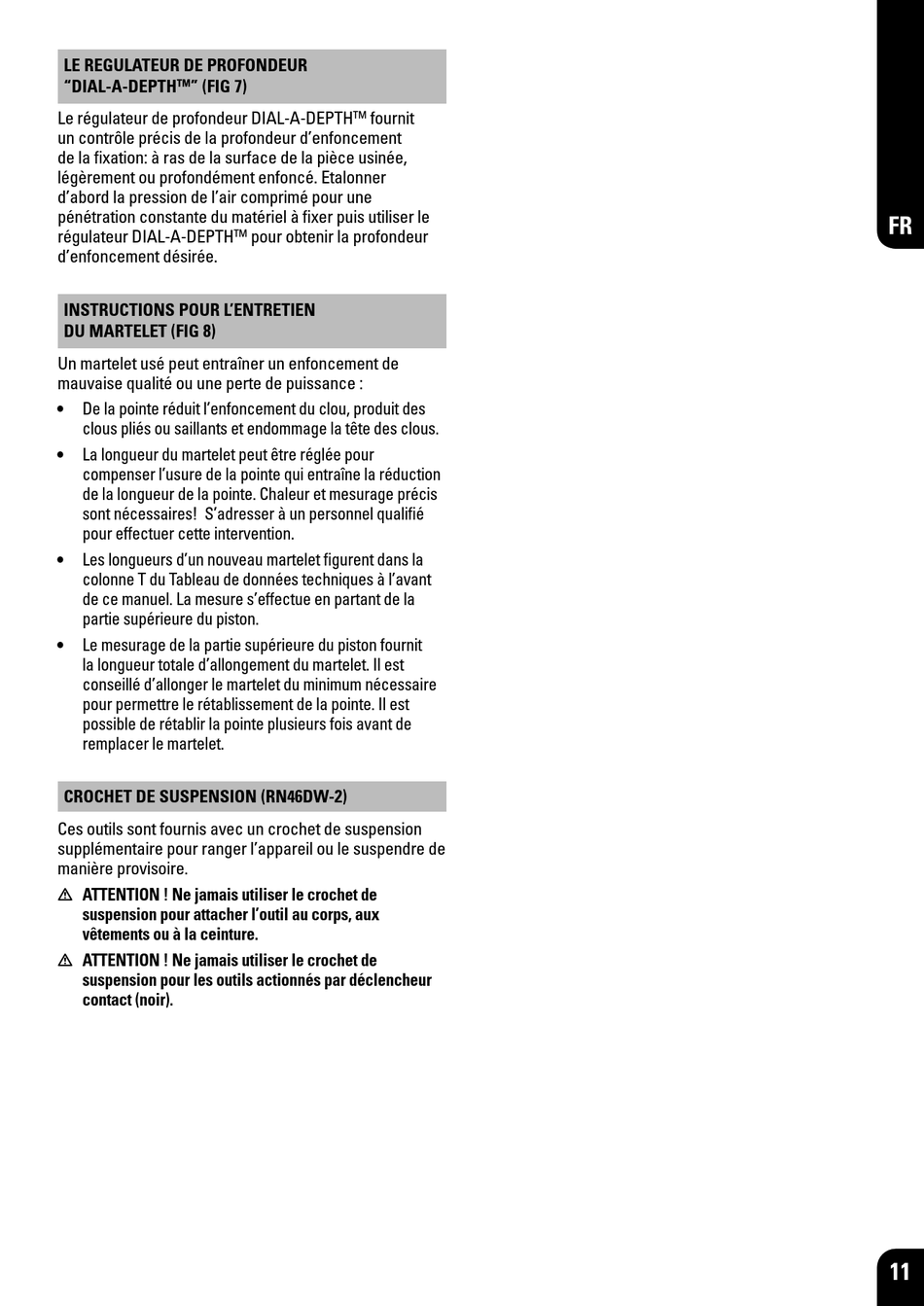

Bostitch RN46-2-E Technische Gerätedaten Seite 11

LE REGULATEUR DE PROFONDEUR
"DIAL-A-DEPTH " (FIG 7)
TM
Le régulateur de profondeur DIAL-A-DEPTH
un contrôle précis de la profondeur d'enfoncement
de la fixation: à ras de la surface de la pièce usinée,
légèrement ou profondément enfoncé. Etalonner
d'abord la pression de l'air comprimé pour une
pénétration constante du matériel à fixer puis utiliser le
régulateur DIAL-A-DEPTH
d'enfoncement désirée.
INSTRUCTIONS POUR L'ENTRETIEN
DU MARTELET (FIG 8)
Un martelet usé peut entraîner un enfoncement de
mauvaise qualité ou une perte de puissance :
• De la pointe réduit l'enfoncement du clou, produit des
clous pliés ou saillants et endommage la tête des clous.
• La longueur du martelet peut être réglée pour
compenser l'usure de la pointe qui entraîne la réduction
de la longueur de la pointe. Chaleur et mesurage précis
sont nécessaires! S'adresser à un personnel qualifié
pour effectuer cette intervention.
• Les longueurs d'un nouveau martelet figurent dans la
colonne T du Tableau de données techniques à l'avant
de ce manuel. La mesure s'effectue en partant de la
partie supérieure du piston.
• Le mesurage de la partie supérieure du piston fournit
la longueur totale d'allongement du martelet. Il est
conseillé d'allonger le martelet du minimum nécessaire
pour permettre le rétablissement de la pointe. Il est
possible de rétablir la pointe plusieurs fois avant de
remplacer le martelet.
CROCHET DE SUSPENSION (RN46DW-2)
Ces outils sont fournis avec un crochet de suspension
supplémentaire pour ranger l'appareil ou le suspendre de
manière provisoire.
ATTENTION ! Ne jamais utiliser le crochet de
m
suspension pour attacher l'outil au corps, aux
vêtements ou à la ceinture.
ATTENTION ! Ne jamais utiliser le crochet de
m
suspension pour les outils actionnés par déclencheur
contact (noir).
fournit
TM
pour obtenir la profondeur
TM
