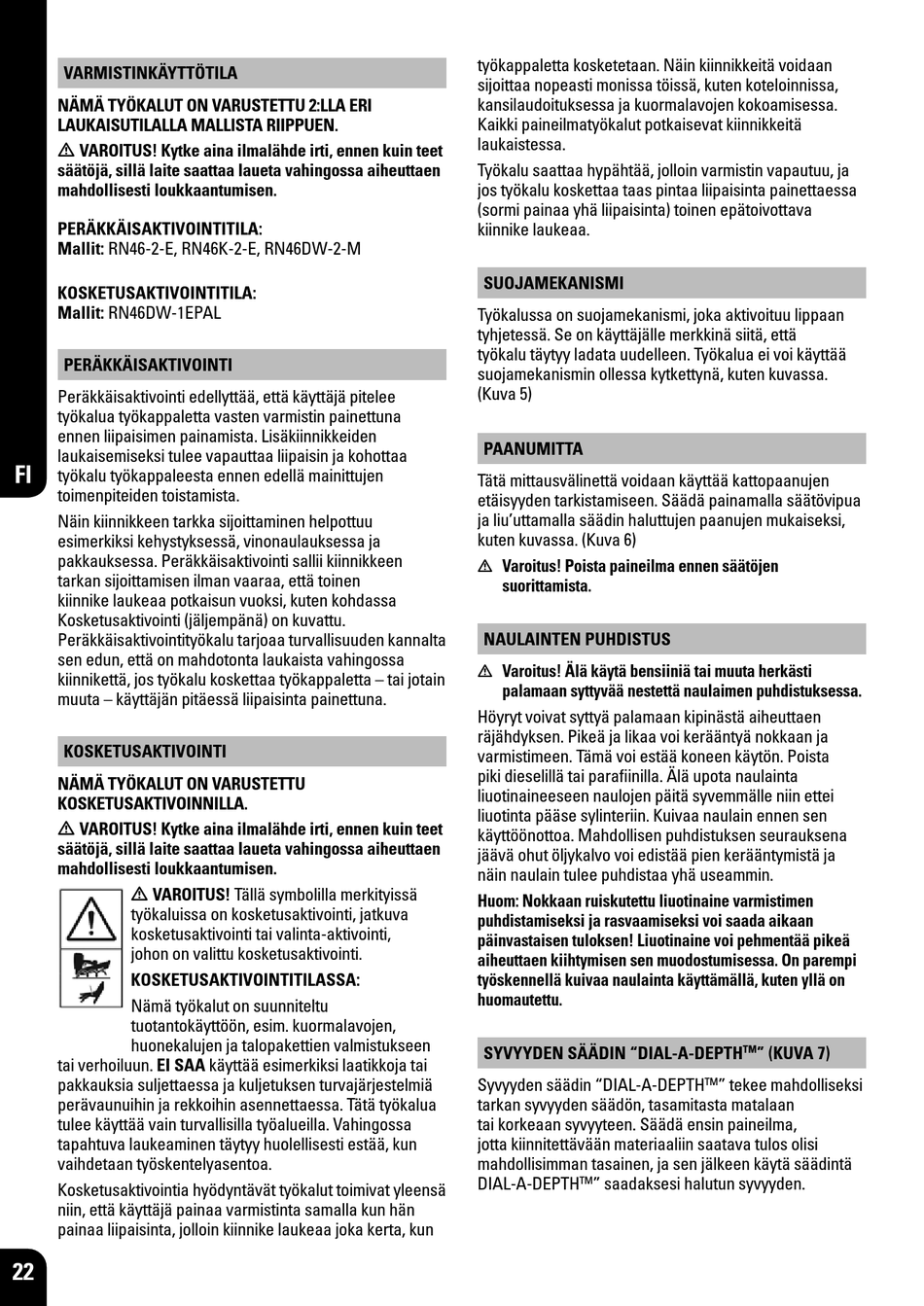

VARMISTINKÄYTTÖTILA
NÄMÄ TYÖKALUT ON VARUSTETTU 2:LLA ERI
LAUKAISUTILALLA MALLISTA RIIPPUEN.
m VAROITUS! Kytke aina ilmalähde irti, ennen kuin teet
säätöjä, sillä laite saattaa laueta vahingossa aiheuttaen
mahdollisesti loukkaantumisen.
PERÄKKÄISAKTIVOINTITILA:
Mallit: RN46-2-E, RN46K-2-E, RN46DW-2-M
KOSKETUSAKTIVOINTITILA:
Mallit: RN46DW-1EPAL
PERÄKKÄISAKTIVOINTI
Peräkkäisaktivointi edellyttää, että käyttäjä pitelee
työkalua työkappaletta vasten varmistin painettuna
ennen liipaisimen painamista. Lisäkiinnikkeiden
laukaisemiseksi tulee vapauttaa liipaisin ja kohottaa
FI
työkalu työkappaleesta ennen edellä mainittujen
toimenpiteiden toistamista.
Näin kiinnikkeen tarkka sijoittaminen helpottuu
esimerkiksi kehystyksessä, vinonaulauksessa ja
pakkauksessa. Peräkkäisaktivointi sallii kiinnikkeen
tarkan sijoittamisen ilman vaaraa, että toinen
kiinnike laukeaa potkaisun vuoksi, kuten kohdassa
Kosketusaktivointi (jäljempänä) on kuvattu.
Peräkkäisaktivointityökalu tarjoaa turvallisuuden kannalta
sen edun, että on mahdotonta laukaista vahingossa
kiinnikettä, jos työkalu koskettaa työkappaletta – tai jotain
muuta – käyttäjän pitäessä liipaisinta painettuna.
KOSKETUSAKTIVOINTI
NÄMÄ TYÖKALUT ON VARUSTETTU
KOSKETUSAKTIVOINNILLA.
m VAROITUS! Kytke aina ilmalähde irti, ennen kuin teet
säätöjä, sillä laite saattaa laueta vahingossa aiheuttaen
mahdollisesti loukkaantumisen.
m VAROITUS! Tällä symbolilla merkityissä
työkaluissa on kosketusaktivointi, jatkuva
kosketusaktivointi tai valinta-aktivointi,
johon on valittu kosketusaktivointi.
KOSKETUSAKTIVOINTITILASSA:
Nämä työkalut on suunniteltu
tuotantokäyttöön, esim. kuormalavojen,
huonekalujen ja talopakettien valmistukseen
tai verhoiluun. EI SAA käyttää esimerkiksi laatikkoja tai
pakkauksia suljettaessa ja kuljetuksen turvajärjestelmiä
perävaunuihin ja rekkoihin asennettaessa. Tätä työkalua
tulee käyttää vain turvallisilla työalueilla. Vahingossa
tapahtuva laukeaminen täytyy huolellisesti estää, kun
vaihdetaan työskentelyasentoa.
Kosketusaktivointia hyödyntävät työkalut toimivat yleensä
niin, että käyttäjä painaa varmistinta samalla kun hän
painaa liipaisinta, jolloin kiinnike laukeaa joka kerta, kun
22
työkappaletta kosketetaan. Näin kiinnikkeitä voidaan
sijoittaa nopeasti monissa töissä, kuten koteloinnissa,
kansilaudoituksessa ja kuormalavojen kokoamisessa.
Kaikki paineilmatyökalut potkaisevat kiinnikkeitä
laukaistessa.
Työkalu saattaa hypähtää, jolloin varmistin vapautuu, ja
jos työkalu koskettaa taas pintaa liipaisinta painettaessa
(sormi painaa yhä liipaisinta) toinen epätoivottava
kiinnike laukeaa.
SUOJAMEKANISMI
Työkalussa on suojamekanismi, joka aktivoituu lippaan
tyhjetessä. Se on käyttäjälle merkkinä siitä, että
työkalu täytyy ladata uudelleen. Työkalua ei voi käyttää
suojamekanismin ollessa kytkettynä, kuten kuvassa.
(Kuva 5)
PAANUMITTA
Tätä mittausvälinettä voidaan käyttää kattopaanujen
etäisyyden tarkistamiseen. Säädä painamalla säätövipua
ja liu'uttamalla säädin haluttujen paanujen mukaiseksi,
kuten kuvassa. (Kuva 6)
Varoitus! Poista paineilma ennen säätöjen
m
suorittamista.
NAULAINTEN PUHDISTUS
Varoitus! Älä käytä bensiiniä tai muuta herkästi
m
palamaan syttyvää nestettä naulaimen puhdistuksessa.
Höyryt voivat syttyä palamaan kipinästä aiheuttaen
räjähdyksen. Pikeä ja likaa voi kerääntyä nokkaan ja
varmistimeen. Tämä voi estää koneen käytön. Poista
piki dieselillä tai parafiinilla. Älä upota naulainta
liuotinaineeseen naulojen päitä syvemmälle niin ettei
liuotinta pääse sylinteriin. Kuivaa naulain ennen sen
käyttöönottoa. Mahdollisen puhdistuksen seurauksena
jäävä ohut öljykalvo voi edistää pien kerääntymistä ja
näin naulain tulee puhdistaa yhä useammin.
Huom: Nokkaan ruiskutettu liuotinaine varmistimen
puhdistamiseksi ja rasvaamiseksi voi saada aikaan
päinvastaisen tuloksen! Liuotinaine voi pehmentää pikeä
aiheuttaen kiihtymisen sen muodostumisessa. On parempi
työskennellä kuivaa naulainta käyttämällä, kuten yllä on
huomautettu.
SYVYYDEN SÄÄDIN "DIAL-A-DEPTH
Syvyyden säädin "DIAL-A-DEPTH
tarkan syvyyden säädön, tasamitasta matalaan
tai korkeaan syvyyteen. Säädä ensin paineilma,
jotta kiinnitettävään materiaaliin saatava tulos olisi
mahdollisimman tasainen, ja sen jälkeen käytä säädintä
DIAL-A-DEPTH " saadaksesi halutun syvyyden.
TM
" (KUVA 7)
TM
" tekee mahdolliseksi
TM
