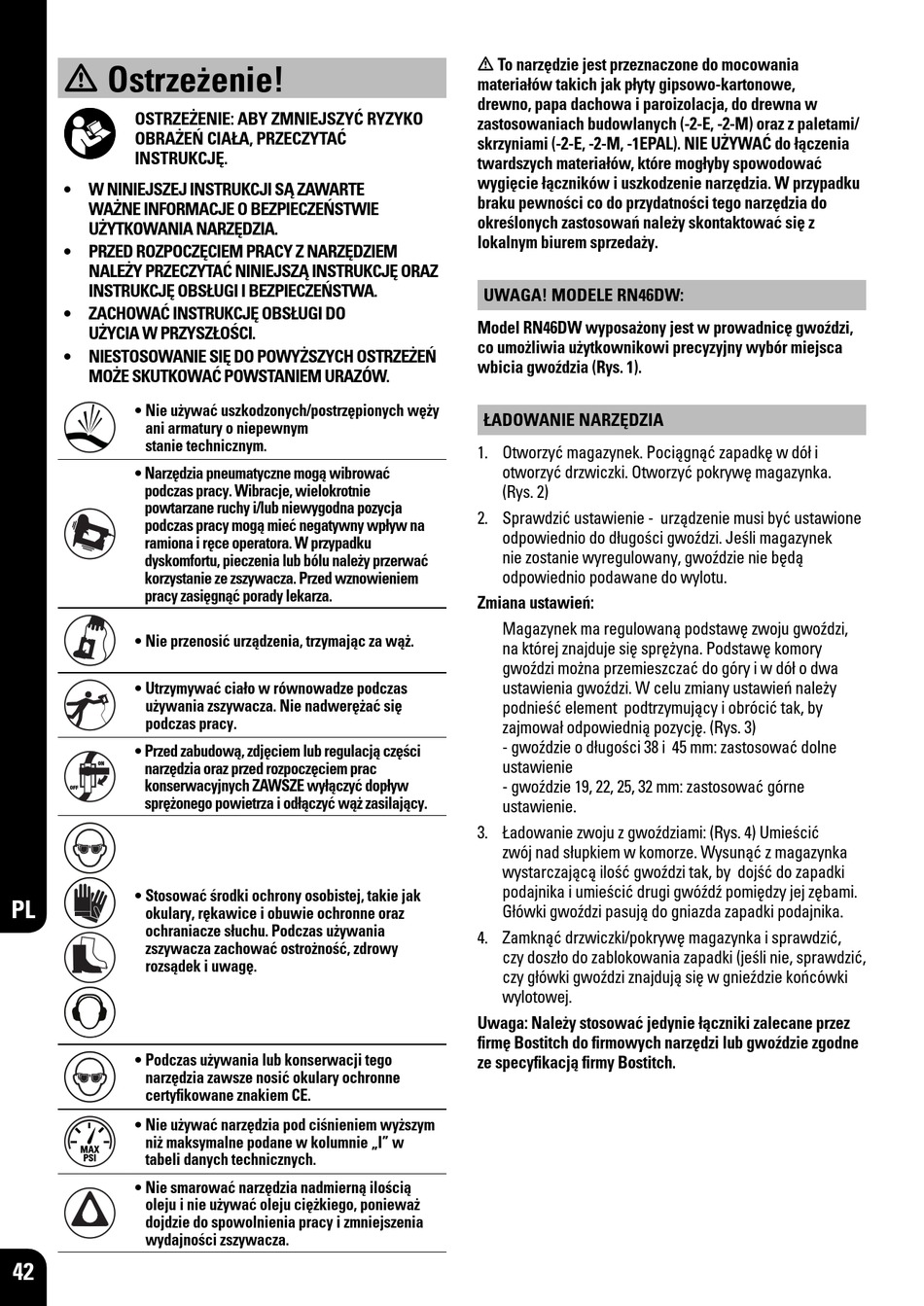

Bostitch RN46-2-E Technische Gerätedaten Seite 42

m Ostrzeżenie!
OSTRZEŻENIE: ABY ZMNIEJSZYĆ RYZYKO
OBRAŻEŃ CIAŁA, PRZECZYTAĆ
INSTRUKCJĘ.
• W NINIEJSZEJ INSTRUKCJI SĄ ZAWARTE
WAŻNE INFORMACJE O BEZPIECZEŃSTWIE
UŻYTKOWANIA NARZĘDZIA.
• PRZED ROZPOCZĘCIEM PRACY Z NARZĘDZIEM
NALEŻY PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ ORAZ
INSTRUKCJĘ OBSŁUGI I BEZPIECZEŃSTWA.
• ZACHOWAĆ INSTRUKCJĘ OBSŁUGI DO
UŻYCIA W PRZYSZŁOŚCI.
• NIESTOSOWANIE SIĘ DO POWYŻSZYCH OSTRZEŻEŃ
MOŻE SKUTKOWAĆ POWSTANIEM URAZÓW.
• Nie używać uszkodzonych/postrzępionych węży
ani armatury o niepewnym
stanie technicznym.
• Narzędzia pneumatyczne mogą wibrować
podczas pracy. Wibracje, wielokrotnie
powtarzane ruchy i/lub niewygodna pozycja
podczas pracy mogą mieć negatywny wpływ na
ramiona i ręce operatora. W przypadku
dyskomfortu, pieczenia lub bólu należy przerwać
korzystanie ze zszywacza. Przed wznowieniem
pracy zasięgnąć porady lekarza.
• Nie przenosić urządzenia, trzymając za wąż.
• Utrzymywać ciało w równowadze podczas
używania zszywacza. Nie nadwerężać się
podczas pracy.
• Przed zabudową, zdjęciem lub regulacją części
narzędzia oraz przed rozpoczęciem prac
konserwacyjnych ZAWSZE wyłączyć dopływ
sprężonego powietrza i odłączyć wąż zasilający.
• Stosować środki ochrony osobistej, takie jak
PL
okulary, rękawice i obuwie ochronne oraz
ochraniacze słuchu. Podczas używania
zszywacza zachować ostrożność, zdrowy
rozsądek i uwagę.
• Podczas używania lub konserwacji tego
narzędzia zawsze nosić okulary ochronne
certyfikowane znakiem CE.
• Nie używać narzędzia pod ciśnieniem wyższym
niż maksymalne podane w kolumnie „I" w
MAX
tabeli danych technicznych.
PSI
• Nie smarować narzędzia nadmierną ilością
oleju i nie używać oleju ciężkiego, ponieważ
dojdzie do spowolnienia pracy i zmniejszenia
wydajności zszywacza.
42
m To narzędzie jest przeznaczone do mocowania
materiałów takich jak płyty gipsowo-kartonowe,
drewno, papa dachowa i paroizolacja, do drewna w
zastosowaniach budowlanych (-2-E, -2-M) oraz z paletami/
skrzyniami (-2-E, -2-M, -1EPAL). NIE UŻYWAĆ do łączenia
twardszych materiałów, które mogłyby spowodować
wygięcie łączników i uszkodzenie narzędzia. W przypadku
braku pewności co do przydatności tego narzędzia do
określonych zastosowań należy skontaktować się z
lokalnym biurem sprzedaży.
UWAGA! MODELE RN46DW:
Model RN46DW wyposażony jest w prowadnicę gwoździ,
co umożliwia użytkownikowi precyzyjny wybór miejsca
wbicia gwoździa (Rys. 1).
ŁADOWANIE NARZĘDZIA
1. Otworzyć magazynek. Pociągnąć zapadkę w dół i
otworzyć drzwiczki. Otworzyć pokrywę magazynka.
(Rys. 2)
2. Sprawdzić ustawienie - urządzenie musi być ustawione
odpowiednio do długości gwoździ. Jeśli magazynek
nie zostanie wyregulowany, gwoździe nie będą
odpowiednio podawane do wylotu.
Zmiana ustawień:
Magazynek ma regulowaną podstawę zwoju gwoździ,
na której znajduje się sprężyna. Podstawę komory
gwoździ można przemieszczać do góry i w dół o dwa
ustawienia gwoździ. W celu zmiany ustawień należy
podnieść element podtrzymujący i obrócić tak, by
zajmował odpowiednią pozycję. (Rys. 3)
- gwoździe o długości 38 i 45 mm: zastosować dolne
ustawienie
- gwoździe 19, 22, 25, 32 mm: zastosować górne
ustawienie.
3. Ładowanie zwoju z gwoździami: (Rys. 4) Umieścić
zwój nad słupkiem w komorze. Wysunąć z magazynka
wystarczającą ilość gwoździ tak, by dojść do zapadki
podajnika i umieścić drugi gwóźdź pomiędzy jej zębami.
Główki gwoździ pasują do gniazda zapadki podajnika.
4. Zamknąć drzwiczki/pokrywę magazynka i sprawdzić,
czy doszło do zablokowania zapadki (jeśli nie, sprawdzić,
czy główki gwoździ znajdują się w gnieździe końcówki
wylotowej.
Uwaga: Należy stosować jedynie łączniki zalecane przez
firmę Bostitch do firmowych narzędzi lub gwoździe zgodne
ze specyfikacją firmy Bostitch.
