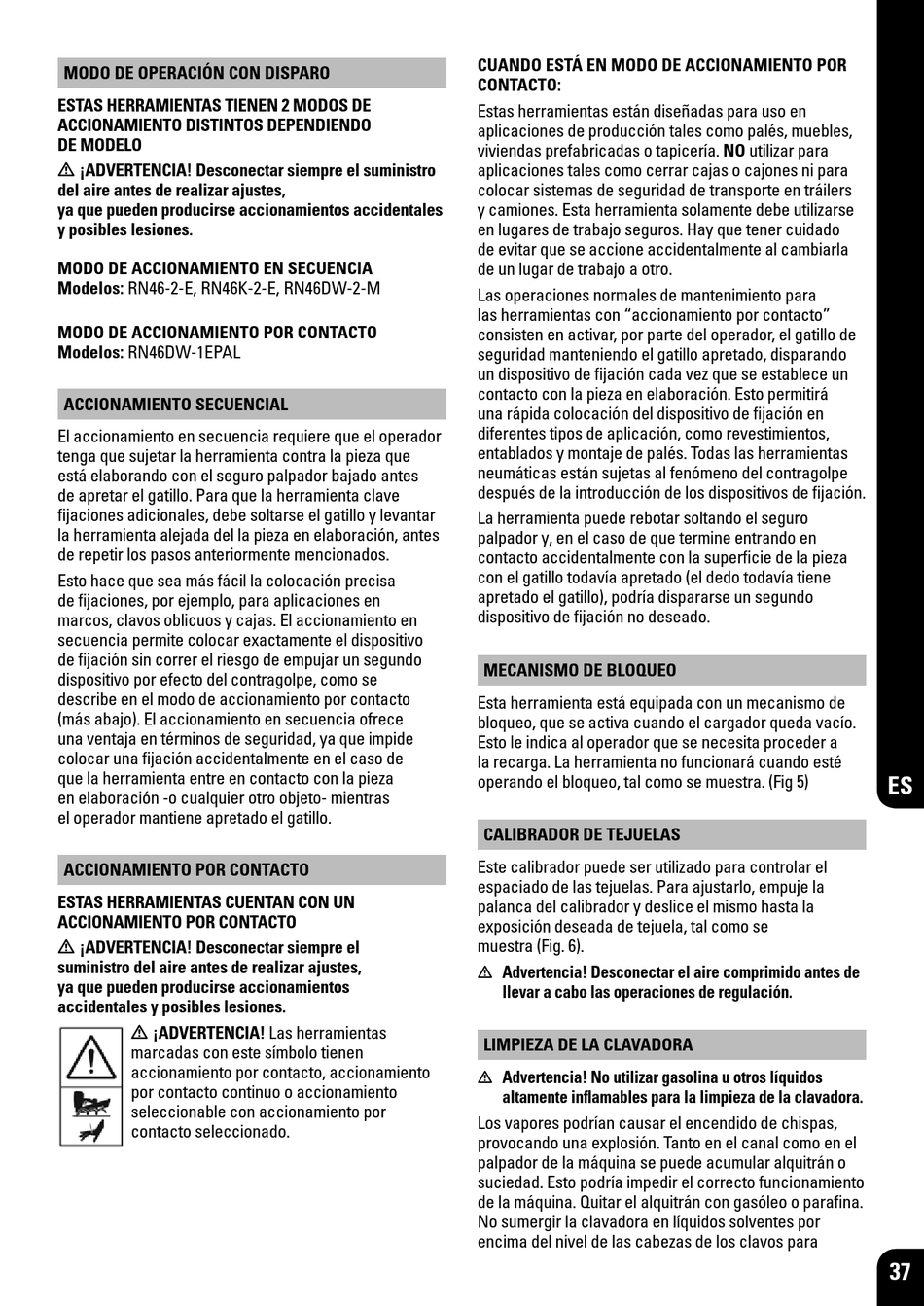

MODO DE OPERACIÓN CON DISPARO
ESTAS HERRAMIENTAS TIENEN 2 MODOS DE
ACCIONAMIENTO DISTINTOS DEPENDIENDO
DE MODELO
m ¡ADVERTENCIA! Desconectar siempre el suministro
del aire antes de realizar ajustes,
ya que pueden producirse accionamientos accidentales
y posibles lesiones.
MODO DE ACCIONAMIENTO EN SECUENCIA
Modelos: RN46-2-E, RN46K-2-E, RN46DW-2-M
MODO DE ACCIONAMIENTO POR CONTACTO
Modelos: RN46DW-1EPAL
ACCIONAMIENTO SECUENCIAL
El accionamiento en secuencia requiere que el operador
tenga que sujetar la herramienta contra la pieza que
está elaborando con el seguro palpador bajado antes
de apretar el gatillo. Para que la herramienta clave
fijaciones adicionales, debe soltarse el gatillo y levantar
la herramienta alejada del la pieza en elaboración, antes
de repetir los pasos anteriormente mencionados.
Esto hace que sea más fácil la colocación precisa
de fijaciones, por ejemplo, para aplicaciones en
marcos, clavos oblicuos y cajas. El accionamiento en
secuencia permite colocar exactamente el dispositivo
de fijación sin correr el riesgo de empujar un segundo
dispositivo por efecto del contragolpe, como se
describe en el modo de accionamiento por contacto
(más abajo). El accionamiento en secuencia ofrece
una ventaja en términos de seguridad, ya que impide
colocar una fijación accidentalmente en el caso de
que la herramienta entre en contacto con la pieza
en elaboración -o cualquier otro objeto- mientras
el operador mantiene apretado el gatillo.
ACCIONAMIENTO POR CONTACTO
ESTAS HERRAMIENTAS CUENTAN CON UN
ACCIONAMIENTO POR CONTACTO
m ¡ADVERTENCIA! Desconectar siempre el
suministro del aire antes de realizar ajustes,
ya que pueden producirse accionamientos
accidentales y posibles lesiones.
m ¡ADVERTENCIA! Las herramientas
marcadas con este símbolo tienen
accionamiento por contacto, accionamiento
por contacto continuo o accionamiento
seleccionable con accionamiento por
contacto seleccionado.
CUANDO ESTÁ EN MODO DE ACCIONAMIENTO POR
CONTACTO:
Estas herramientas están diseñadas para uso en
aplicaciones de producción tales como palés, muebles,
viviendas prefabricadas o tapicería. NO utilizar para
aplicaciones tales como cerrar cajas o cajones ni para
colocar sistemas de seguridad de transporte en tráilers
y camiones. Esta herramienta solamente debe utilizarse
en lugares de trabajo seguros. Hay que tener cuidado
de evitar que se accione accidentalmente al cambiarla
de un lugar de trabajo a otro.
Las operaciones normales de mantenimiento para
las herramientas con "accionamiento por contacto"
consisten en activar, por parte del operador, el gatillo de
seguridad manteniendo el gatillo apretado, disparando
un dispositivo de fijación cada vez que se establece un
contacto con la pieza en elaboración. Esto permitirá
una rápida colocación del dispositivo de fijación en
diferentes tipos de aplicación, como revestimientos,
entablados y montaje de palés. Todas las herramientas
neumáticas están sujetas al fenómeno del contragolpe
después de la introducción de los dispositivos de fijación.
La herramienta puede rebotar soltando el seguro
palpador y, en el caso de que termine entrando en
contacto accidentalmente con la superficie de la pieza
con el gatillo todavía apretado (el dedo todavía tiene
apretado el gatillo), podría dispararse un segundo
dispositivo de fijación no deseado.
MECANISMO DE BLOQUEO
Esta herramienta está equipada con un mecanismo de
bloqueo, que se activa cuando el cargador queda vacío.
Esto le indica al operador que se necesita proceder a
la recarga. La herramienta no funcionará cuando esté
operando el bloqueo, tal como se muestra. (Fig 5)
CALIBRADOR DE TEJUELAS
Este calibrador puede ser utilizado para controlar el
espaciado de las tejuelas. Para ajustarlo, empuje la
palanca del calibrador y deslice el mismo hasta la
exposición deseada de tejuela, tal como se
muestra (Fig. 6).
Advertencia! Desconectar el aire comprimido antes de
m
llevar a cabo las operaciones de regulación.
LIMPIEZA DE LA CLAVADORA
Advertencia! No utilizar gasolina u otros líquidos
m
altamente inflamables para la limpieza de la clavadora.
Los vapores podrían causar el encendido de chispas,
provocando una explosión. Tanto en el canal como en el
palpador de la máquina se puede acumular alquitrán o
suciedad. Esto podría impedir el correcto funcionamiento
de la máquina. Quitar el alquitrán con gasóleo o parafina.
No sumergir la clavadora en líquidos solventes por
encima del nivel de las cabezas de los clavos para
