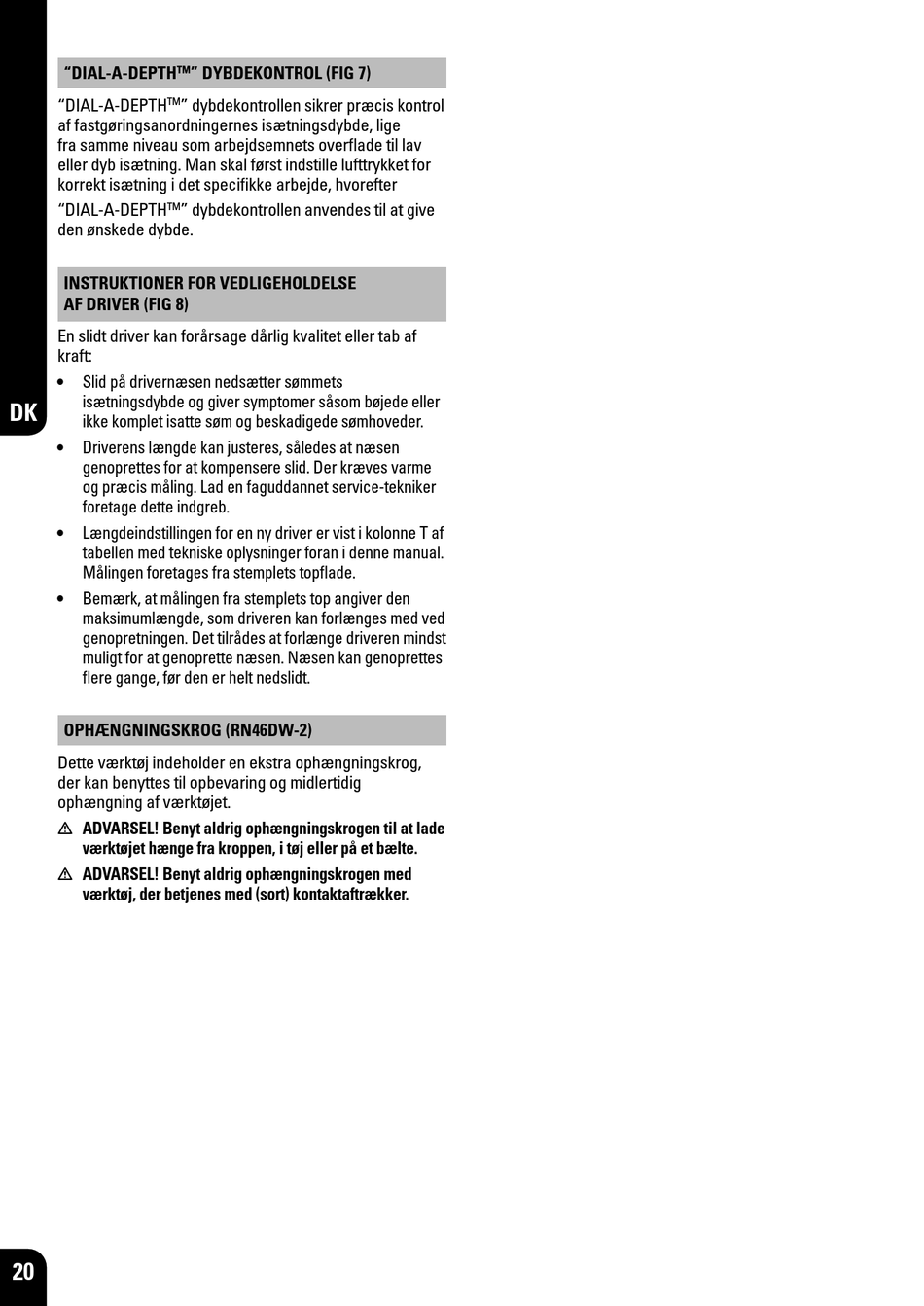

Bostitch RN46-2-E Technische Gerätedaten Seite 20

"DIAL-A-DEPTH
TM
"DIAL-A-DEPTH " dybdekontrollen sikrer præcis kontrol
TM
af fastgøringsanordningernes isætningsdybde, lige
fra samme niveau som arbejdsemnets overflade til lav
eller dyb isætning. Man skal først indstille lufttrykket for
korrekt isætning i det specifikke arbejde, hvorefter
"DIAL-A-DEPTH " dybdekontrollen anvendes til at give
TM
den ønskede dybde.
INSTRUKTIONER FOR VEDLIGEHOLDELSE
AF DRIVER (FIG 8)
En slidt driver kan forårsage dårlig kvalitet eller tab af
kraft:
• Slid på drivernæsen nedsætter sømmets
isætningsdybde og giver symptomer såsom bøjede eller
DK
ikke komplet isatte søm og beskadigede sømhoveder.
• Driverens længde kan justeres, således at næsen
genoprettes for at kompensere slid. Der kræves varme
og præcis måling. Lad en faguddannet service-tekniker
foretage dette indgreb.
• Længdeindstillingen for en ny driver er vist i kolonne T af
tabellen med tekniske oplysninger foran i denne manual.
Målingen foretages fra stemplets topflade.
• Bemærk, at målingen fra stemplets top angiver den
maksimumlængde, som driveren kan forlænges med ved
genopretningen. Det tilrådes at forlænge driveren mindst
muligt for at genoprette næsen. Næsen kan genoprettes
flere gange, før den er helt nedslidt.
OPHÆNGNINGSKROG (RN46DW-2)
Dette værktøj indeholder en ekstra ophængningskrog,
der kan benyttes til opbevaring og midlertidig
ophængning af værktøjet.
ADVARSEL! Benyt aldrig ophængningskrogen til at lade
m
værktøjet hænge fra kroppen, i tøj eller på et bælte.
ADVARSEL! Benyt aldrig ophængningskrogen med
m
værktøj, der betjenes med (sort) kontaktaftrækker.
20
" DYBDEKONTROL (FIG 7)
