Introducción
La descripción del medidor

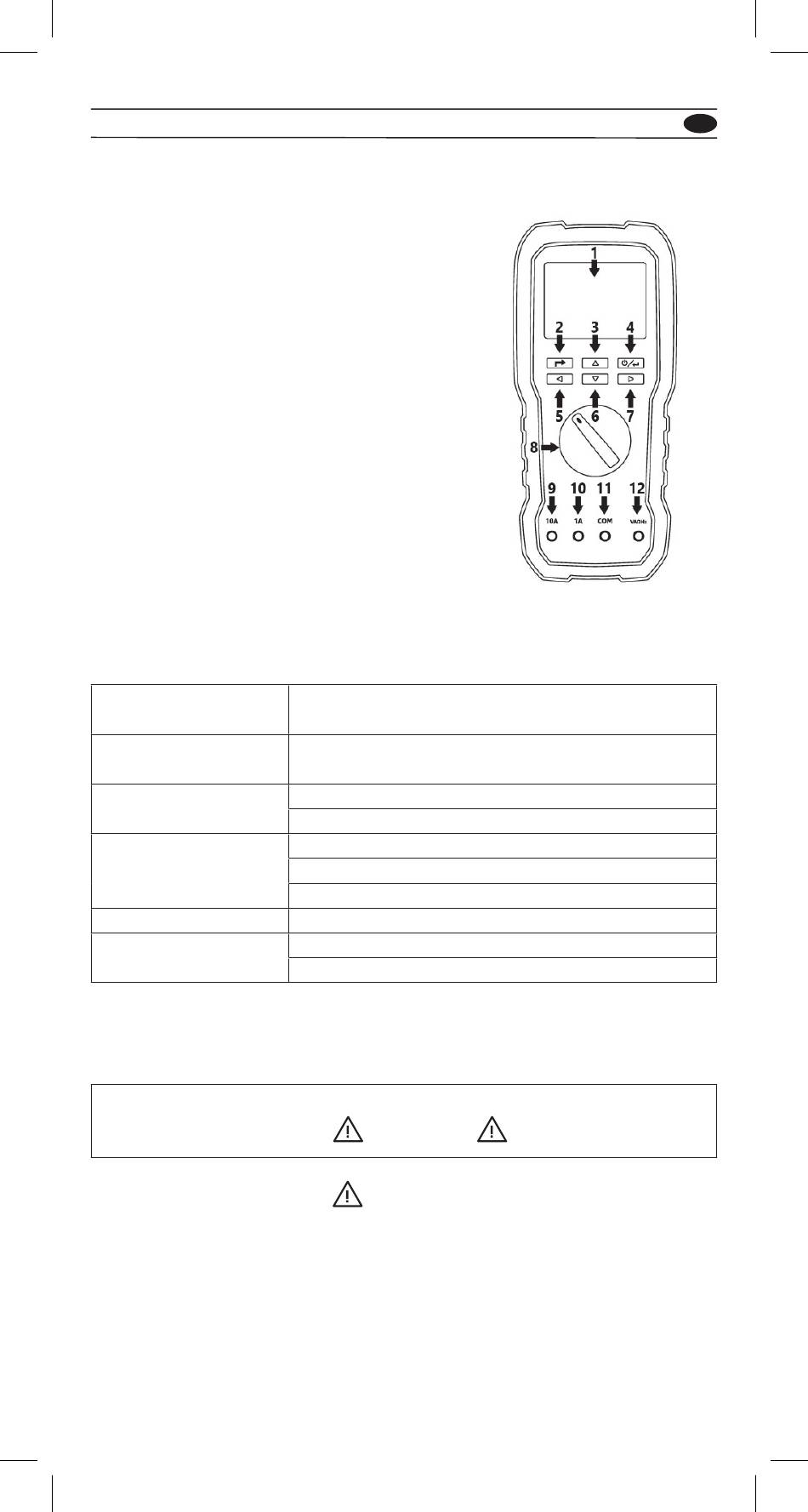

Ilustración del panel frontal
1. Pantalla LCD
2. Botón CANCELAR
(presione más de 2 segundos para ajustar el brillo
de TFT)
3. Botón ARRIBA
4. Botón ENCENDIDO/ENTRAR.
5. Botón IZQUIERDO
6. Botón ABAJO
7. Botón DERECHO
8. Interruptor giratorio
9. Terminal de entrada para medición de rango de 10A
10. Terminal de entrada para medición de rango 1A
11. Terminal de entrada COM para tierra
12. Terminal de entrada V, Ω, A, Hz
Características
Posición del interruptor
giratorio
Prueba de continuidad/
diodo
Amperaje
Voltaje
Resistor
Hz
Realizar mediciones básicas
Preparación y precaución antes de la medición
Observe las reglas
Al conectar los cables de prueba al DUT (dispositivo bajo prueba), conecte los cables
de prueba comunes antes de conectar los cables de prueba activos; Al retirar los
cables de prueba, retire los cables de prueba activos antes de quitar los cables de
prueba comunes.
Función
Prueba de continuidad/diodo/LED
Medición de corriente de fusible
Medición de corriente en línea
Voltios CC/CA
Prueba de voltaje de arranque
Prueba de arranque del alternador normal e inteligente
Resistor
Frecuencia
Ciclo de trabajo
Advertencias y
Precaución
