Webasto Thermo Top Evo Einbaudokumentation Seite 41

Skoda Rapid
F 7.1.
F 7.2.
<1... 0 mm
3
Ident.-Nr.: 1325011B
F 7.3.
F 7.4.
-1
50 min
200
- max
F 7.5.
0 mm
90°
F 7.6.
2
Stand: 30.08.2016
Fzg.eigenen Stecker montieren!

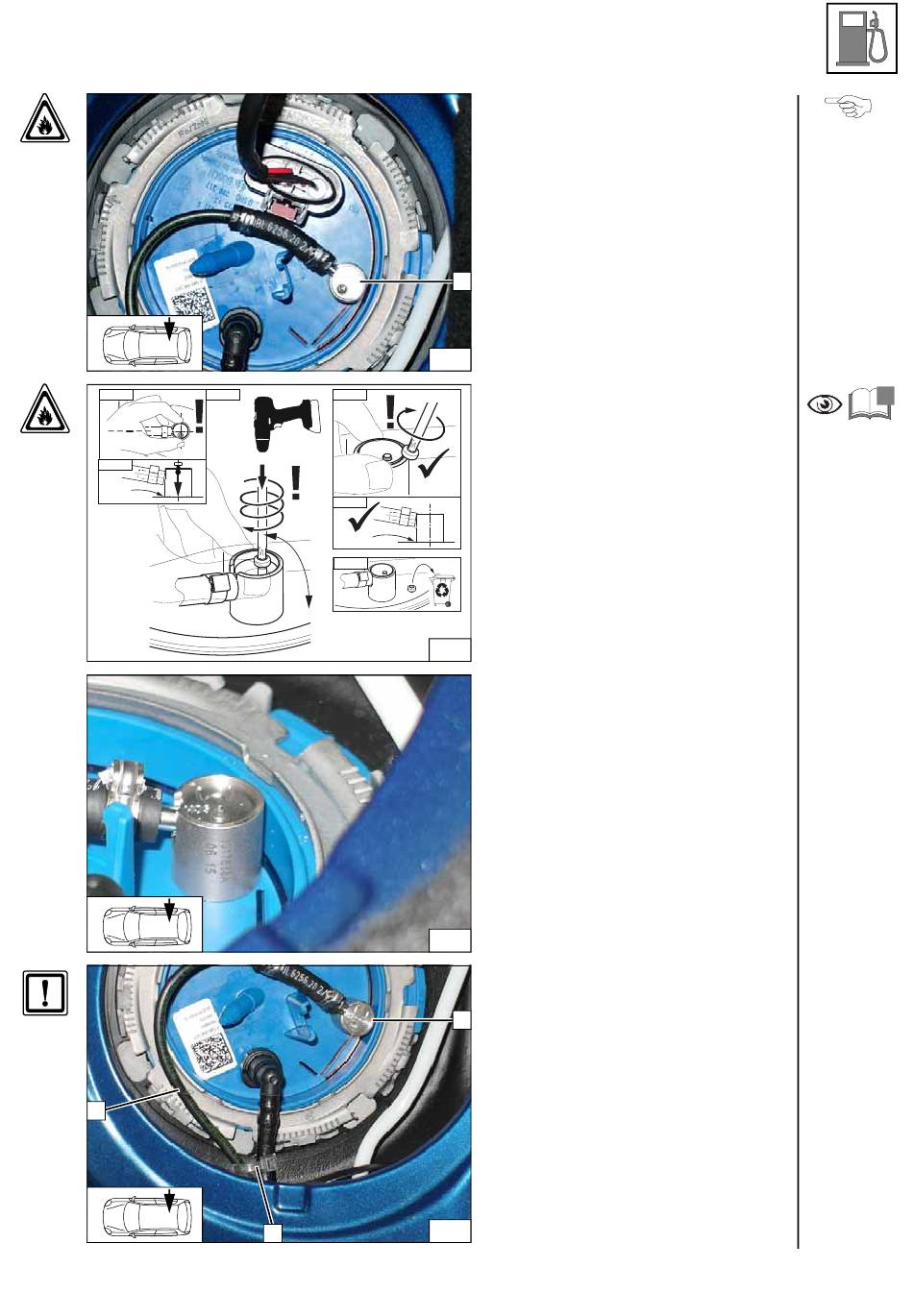

FuelFix 1 gemäß nachfolgender
Abbildung ausrichten und montieren!
1
120
Arbeitsschritt F7!
121
Arbeitsschritt F8!
122
Arbeitsschritt F8!
1 FuelFix montiert
1
2 Kabelbinder als Zugentlastung
3 Brennstoffleitung FuelFix
123
© Webasto Thermo & Comfort SE
FuelFix
montieren
F
FuelFix
montieren
Festen Sitz
FuelFix
prüfen
Brennstoff-
leitung
sichern
41
