Webasto Thermo Top Evo Einbaudokumentation Seite 14

Skoda Rapid
1
1
1
Ident.-Nr.: 1325011B
1
2
45
30
32
40
2 3
5
Stand: 30.08.2016

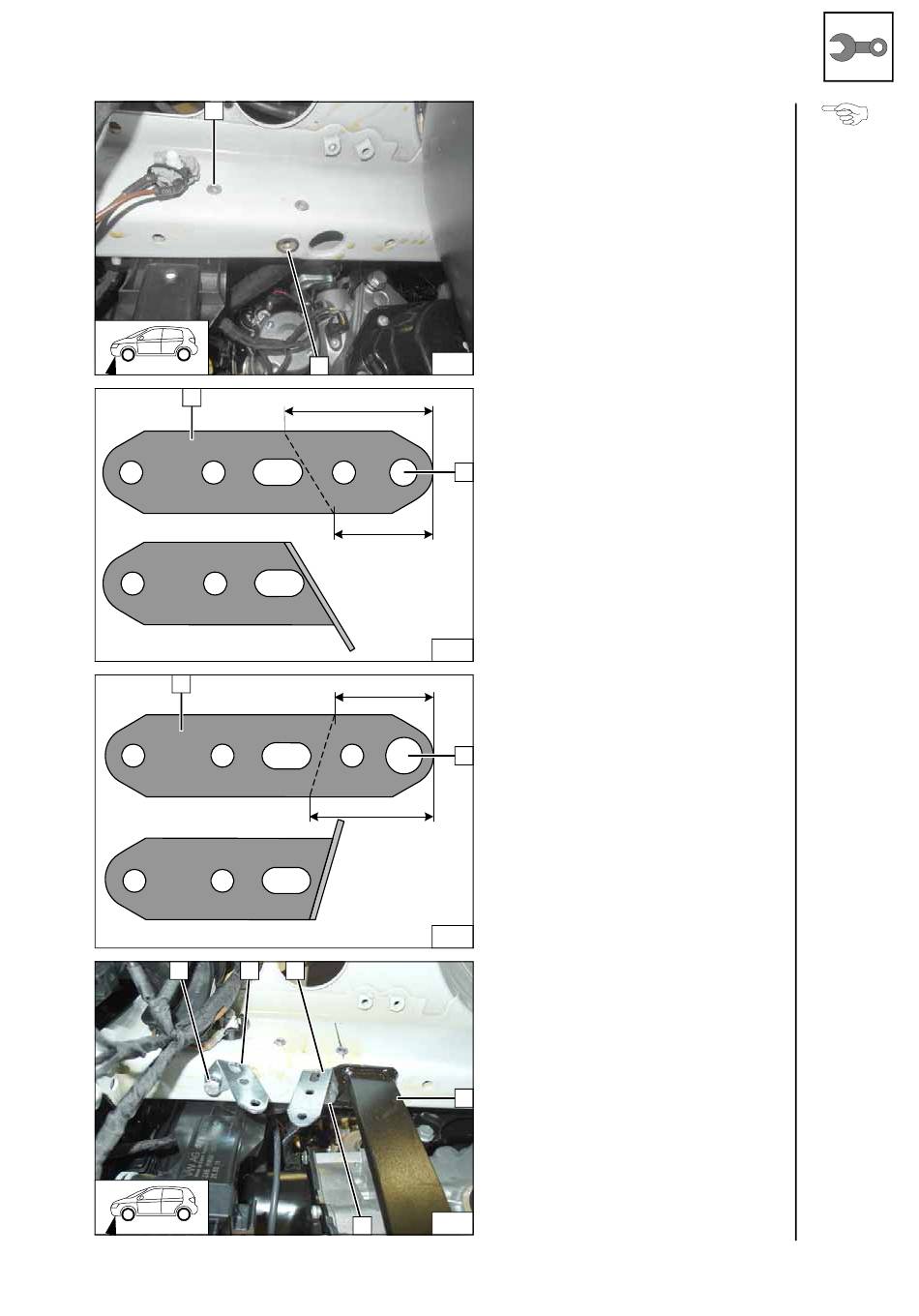

Halter ausbauen!
1 Bohrung Ø 9,1; Einnietmutter M6
2 vorhandene Bohrung, Einnietmutter
M8
25
1 Lochband A 90° abwinkeln
2 Bohrung auf Ø 8,5 aufbohren
2
26
1 Lochband B 90° abwinkeln
2 Bohrung auf Ø 10,5 aufbohren
2
27
1 Schraube M8x20, Federring,
vorhandene Gewindebohrung
2 Lochband A
3 Lochband B
4 Strebe Unterfahrschutz (wenn vor-
handen)
5 Fzg.eigene Schraube
4
28
© Webasto Thermo & Comfort SE
Einnietmuttern
einziehen
Lochband A
vorbereiten
Lochband B
vorbereiten
Lochbänder
lose
montieren
14
