Skoda Rapid
Ident.-Nr.: 1325011B
1
2
1
3
2
D
1
A
2
1
Stand: 30.08.2016

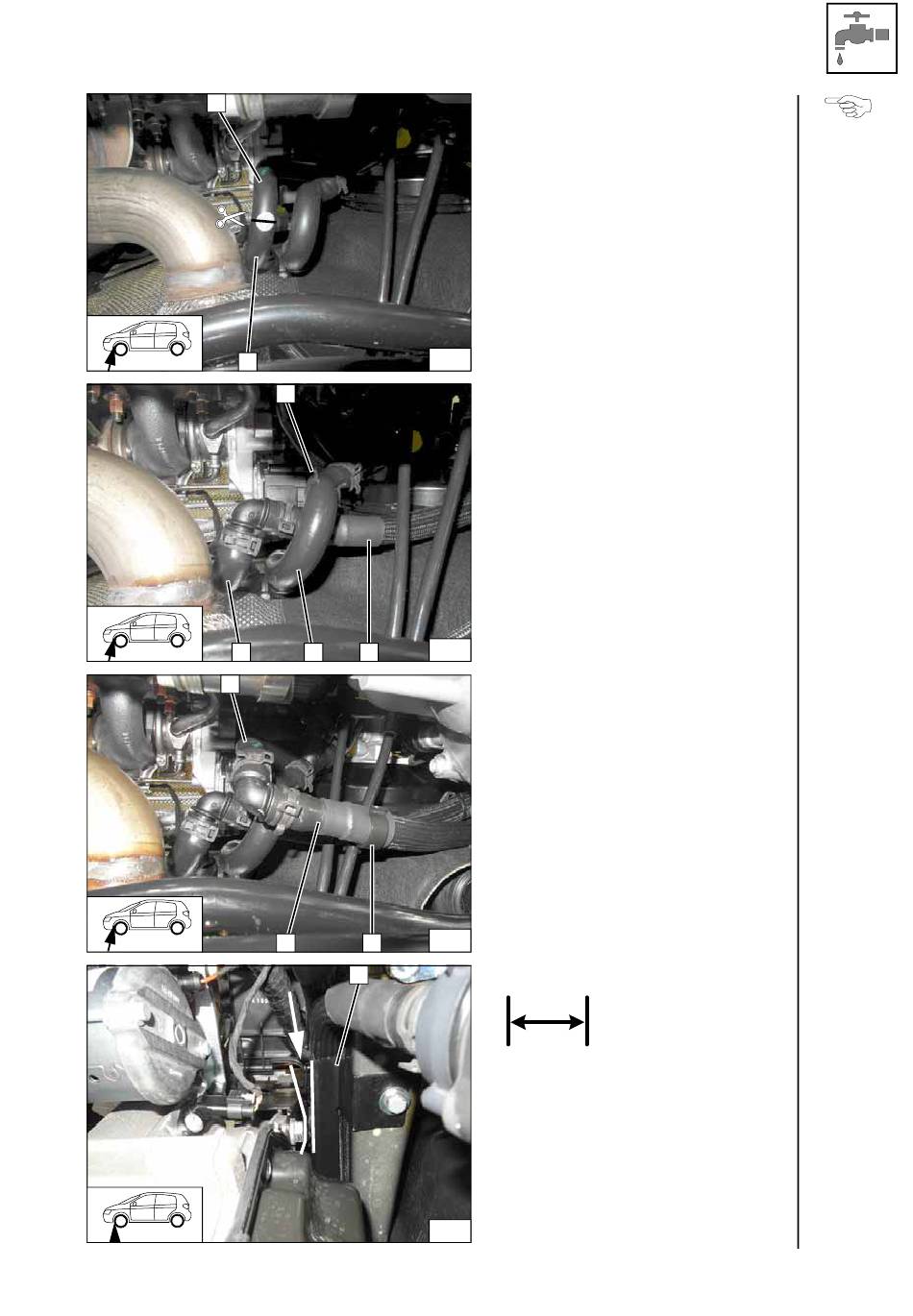

Schlauch Motorausgang / Wärme-
tauschereingang an der Markierung
trennen!
1 Schlauchstück Motorausgang
2 Schlauchstück Wärmetauscher-
eingang
82
1 Schlauchhalter 20x20 zwischen
Schlauch Wärmetauscherausgang 2
und Schlauch D
3 Schlauchstück Wärmetauscher-
eingang
83
1 Schlauchstück Motorausgang
2 Schlauchhalter 10x20 zwischen
Schaltseil und Schlauch A
84
1 Schutzblech
>5
85
© Webasto Thermo & Comfort SE
Trennstelle
Anschluss
Wärme-
tauscher-
eingang
Anschluss
Motor-
ausgang
Schutzblech
ausrichten
31
