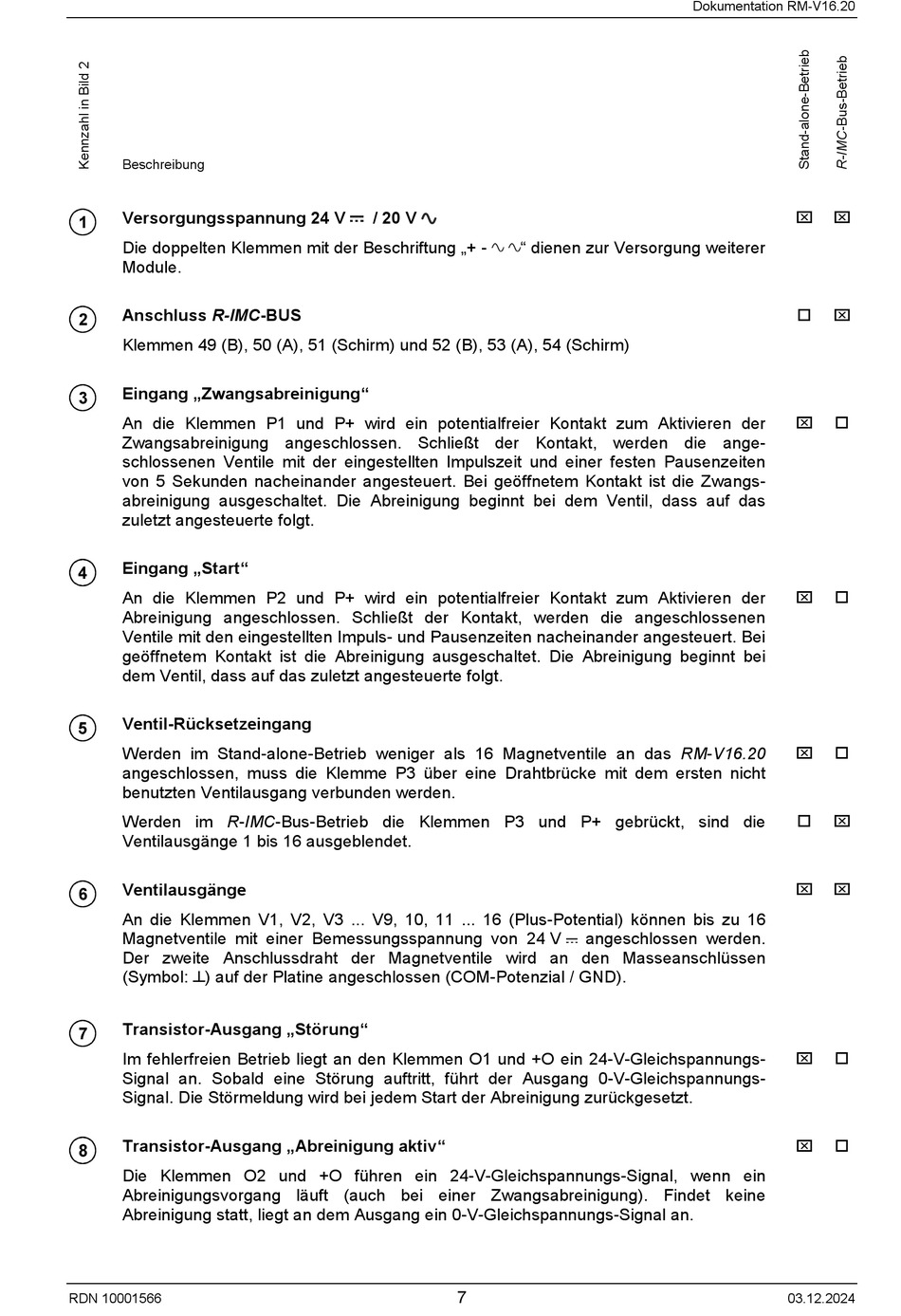

Beschreibung
Versorgungsspannung 24 V
Die doppelten Klemmen mit der Beschriftung „+ -
Module.
Anschluss R-IMC-BUS
Klemmen 49 (B), 50 (A), 51 (Schirm) und 52 (B), 53 (A), 54 (Schirm)
Eingang „Zwangsabreinigung"
An die Klemmen P1 und P+ wird ein potentialfreier Kontakt zum Aktivieren der
Zwangsabreinigung angeschlossen. Schließt der Kontakt, werden die ange-
schlossenen Ventile mit der eingestellten Impulszeit und einer festen Pausenzeiten
von 5 Sekunden nacheinander angesteuert. Bei geöffnetem Kontakt ist die Zwangs-
abreinigung ausgeschaltet. Die Abreinigung beginnt bei dem Ventil, dass auf das
zuletzt angesteuerte folgt.
Eingang „Start"
An die Klemmen P2 und P+ wird ein potentialfreier Kontakt zum Aktivieren der
Abreinigung angeschlossen. Schließt der Kontakt, werden die angeschlossenen
Ventile mit den eingestellten Impuls- und Pausenzeiten nacheinander angesteuert. Bei
geöffnetem Kontakt ist die Abreinigung ausgeschaltet. Die Abreinigung beginnt bei
dem Ventil, dass auf das zuletzt angesteuerte folgt.
Ventil-Rücksetzeingang
Werden im Stand-alone-Betrieb weniger als 16 Magnetventile an das RM-V16.20
angeschlossen, muss die Klemme P3 über eine Drahtbrücke mit dem ersten nicht
benutzten Ventilausgang verbunden werden.
Werden im R-IMC-Bus-Betrieb die Klemmen P3 und P+ gebrückt, sind die
Ventilausgänge 1 bis 16 ausgeblendet.
Ventilausgänge
An die Klemmen V1, V2, V3 ... V9, 10, 11 ... 16 (Plus-Potential) können bis zu 16
Magnetventile mit einer Bemessungsspannung von 24 V
Der zweite Anschlussdraht der Magnetventile wird an den Masseanschlüssen
(Symbol: ┴ ) auf der Platine angeschlossen (COM-Potenzial / GND).
Transistor-Ausgang „Störung"
Im fehlerfreien Betrieb liegt an den Klemmen O1 und +O ein 24-V-Gleichspannungs-
Signal an. Sobald eine Störung auftritt, führt der Ausgang 0-V-Gleichspannungs-
Signal. Die Störmeldung wird bei jedem Start der Abreinigung zurückgesetzt.
Transistor-Ausgang „Abreinigung aktiv"
Die Klemmen O2 und +O führen ein 24-V-Gleichspannungs-Signal, wenn ein
Abreinigungsvorgang läuft (auch bei einer Zwangsabreinigung). Findet keine
Abreinigung statt, liegt an dem Ausgang ein 0-V-Gleichspannungs-Signal an.
RDN 10001566
/ 20 V
" dienen zur Versorgung weiterer
7
Dokumentation RM-V16.20
angeschlossen werden.
03.12.2024
