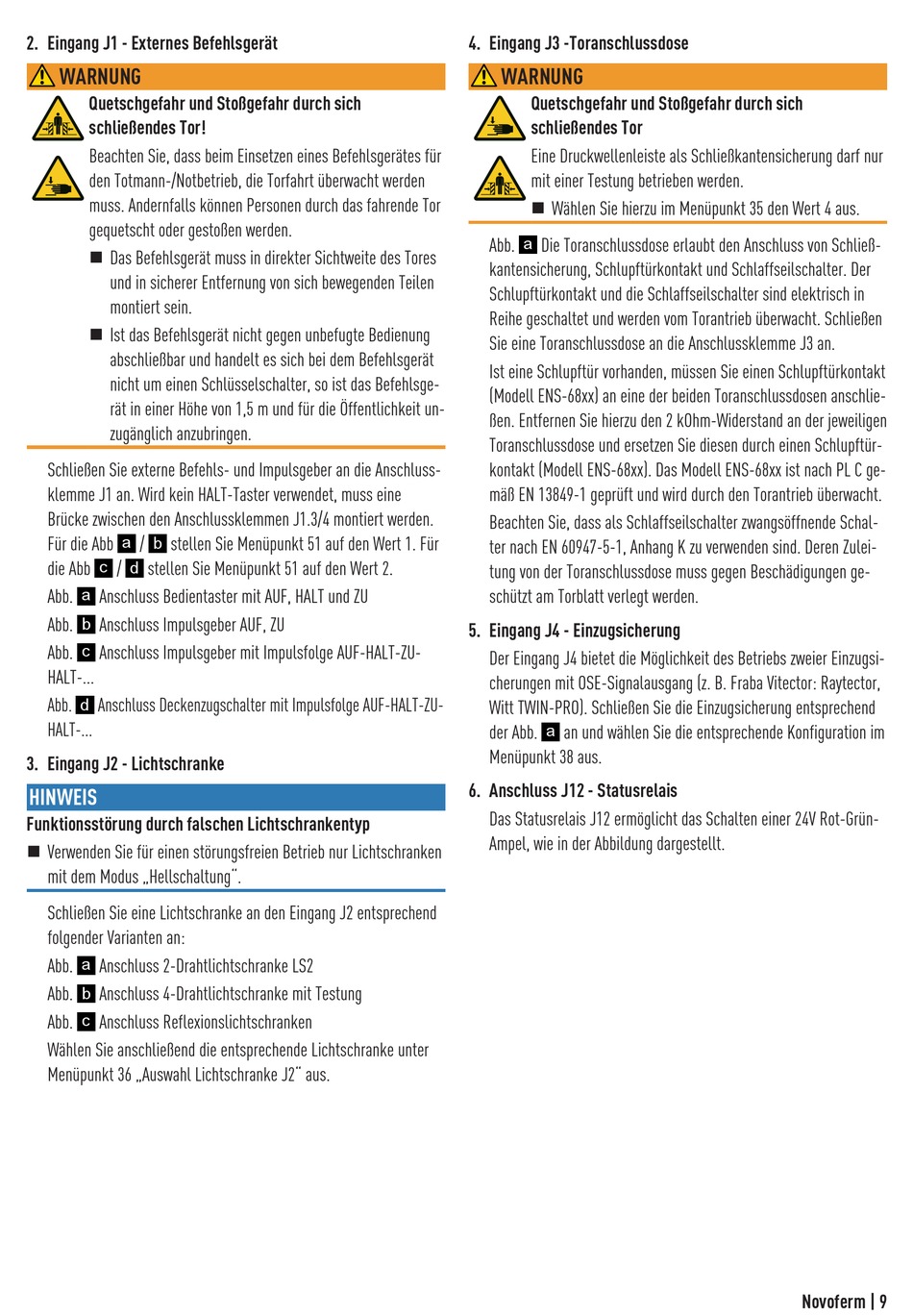

2. Eingang J1 - Externes Befehlsgerät
WARNUNG
Quetschgefahr und Stoßgefahr durch sich
schließendes Tor!
Beachten Sie, dass beim Einsetzen eines Befehlsgerätes für
den Totmann-/Notbetrieb, die Torfahrt überwacht werden
muss. Andernfalls können Personen durch das fahrende Tor
gequetscht oder gestoßen werden.
n Das Befehlsgerät muss in direkter Sichtweite des Tores
und in sicherer Entfernung von sich bewegenden Teilen
montiert sein.
n Ist das Befehlsgerät nicht gegen unbefugte Bedienung
abschließbar und handelt es sich bei dem Befehlsgerät
nicht um einen Schlüsselschalter, so ist das Befehlsge-
rät in einer Höhe von 1,5 m und für die Öffentlichkeit un-
zugänglich anzubringen.
Schließen Sie externe Befehls- und Impulsgeber an die Anschluss-
klemme J1 an. Wird kein HALT-Taster verwendet, muss eine
Brücke zwischen den Anschlussklemmen J1.3/4 montiert werden.
Für die Abb
⁠ / ⁠ stellen Sie Menüpunkt 51 auf den Wert 1. Für
a
b
die Abb
⁠ / ⁠ stellen Sie Menüpunkt 51 auf den Wert 2.
c
d
Abb.
⁠ Anschluss Bedientaster mit AUF, HALT und ZU
a
Abb.
⁠ Anschluss Impulsgeber AUF, ZU
b
Abb.
⁠ Anschluss Impulsgeber mit Impulsfolge AUF-HALT-ZU-
c
HALT-...
Abb.
⁠ Anschluss Deckenzugschalter mit Impulsfolge AUF-HALT-ZU-
d
HALT-...
3. Eingang J2 - Lichtschranke
HINWEIS
Funktionsstörung durch falschen Lichtschrankentyp
n Verwenden Sie für einen störungsfreien Betrieb nur Lichtschranken
mit dem Modus „Hellschaltung".
Schließen Sie eine Lichtschranke an den Eingang J2 entsprechend
folgender Varianten an:
Abb.
a ⁠ Anschluss 2-Drahtlichtschranke LS2
Abb.
⁠ Anschluss 4-Drahtlichtschranke mit Testung
b
Abb.
⁠ Anschluss Reflexionslichtschranken
c
Wählen Sie anschließend die entsprechende Lichtschranke unter
Menüpunkt 36 „Auswahl Lichtschranke J2" aus.
4. Eingang J3 -Toranschlussdose
WARNUNG
Quetschgefahr und Stoßgefahr durch sich
schließendes Tor
Eine Druckwellenleiste als Schließkantensicherung darf nur
mit einer Testung betrieben werden.
n Wählen Sie hierzu im Menüpunkt 35 den Wert 4 aus.
Abb.
a ⁠ Die Toranschlussdose erlaubt den Anschluss von Schließ-
kantensicherung, Schlupftürkontakt und Schlaffseilschalter. Der
Schlupftürkontakt und die Schlaffseilschalter sind elektrisch in
Reihe geschaltet und werden vom Torantrieb überwacht. Schließen
Sie eine Toranschlussdose an die Anschlussklemme J3 an.
Ist eine Schlupftür vorhanden, müssen Sie einen Schlupftürkontakt
(Modell ENS-68xx) an eine der beiden Toranschlussdosen anschlie-
ßen. Entfernen Sie hierzu den 2 kOhm-Widerstand an der jeweiligen
Toranschlussdose und ersetzen Sie diesen durch einen Schlupftür-
kontakt (Modell ENS-68xx). Das Modell ENS-68xx ist nach PL C ge-
mäß EN 13849-1 geprüft und wird durch den Torantrieb überwacht.
Beachten Sie, dass als Schlaffseilschalter zwangsöffnende Schal-
ter nach EN 60947-5-1, Anhang K zu verwenden sind. Deren Zulei-
tung von der Toranschlussdose muss gegen Beschädigungen ge-
schützt am Torblatt verlegt werden.
5. Eingang J4 - Einzugsicherung
Der Eingang J4 bietet die Möglichkeit des Betriebs zweier Einzugsi-
cherungen mit OSE-Signalausgang (z. B. Fraba Vitector: Raytector,
Witt TWIN-PRO). Schließen Sie die Einzugsicherung entsprechend
der Abb. ⁠ an und wählen Sie die entsprechende Konfiguration im
a
Menüpunkt 38 aus.
6. Anschluss J12 - Statusrelais
Das Statusrelais J12 ermöglicht das Schalten einer 24V Rot-Grün-
Ampel, wie in der Abbildung dargestellt.
