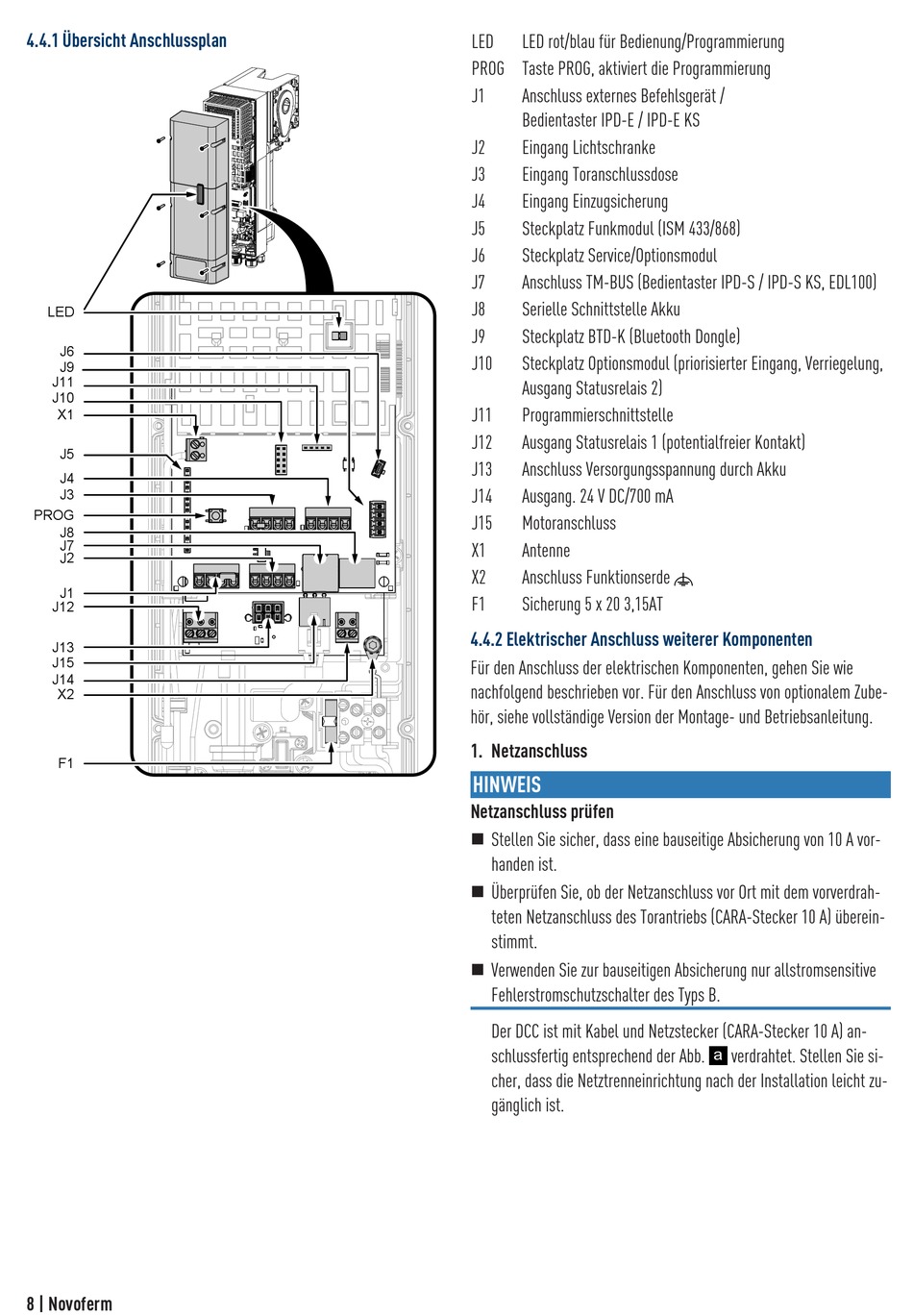

4.4.1 Übersicht Anschlussplan
8 | Novoferm
LED LED rot/blau für Bedienung/Programmierung
PROG Taste PROG, aktiviert die Programmierung
J1 Anschluss externes Befehlsgerät /
Bedientaster IPD-E / IPD-E KS
J2 Eingang Lichtschranke
J3 Eingang Toranschlussdose
J4 Eingang Einzugsicherung
J5 Steckplatz Funkmodul (ISM 433/868)
J6 Steckplatz Service/Optionsmodul
J7 Anschluss TM-BUS (Bedientaster IPD-S / IPD-S KS, EDL100)
J8 Serielle Schnittstelle Akku
J9 Steckplatz BTD-K (Bluetooth Dongle)
J10 Steckplatz Optionsmodul (priorisierter Eingang, Verriegelung,
Ausgang Statusrelais 2)
J11 Programmierschnittstelle
J12 Ausgang Statusrelais 1 (potentialfreier Kontakt)
J13 Anschluss Versorgungsspannung durch Akku
J14 Ausgang. 24 V DC/700 mA
J15 Motoranschluss
X1 Antenne
X2 Anschluss Funktionserde
F1 Sicherung 5 x 20 3,15AT
4.4.2 Elektrischer Anschluss weiterer Komponenten
Für den Anschluss der elektrischen Komponenten, gehen Sie wie
nachfolgend beschrieben vor. Für den Anschluss von optionalem Zube-
hör, siehe vollständige Version der Montage- und Betriebsanleitung.
1. Netzanschluss
HINWEIS
Netzanschluss prüfen
n Stellen Sie sicher, dass eine bauseitige Absicherung von 10 A vor-
handen ist.
n Überprüfen Sie, ob der Netzanschluss vor Ort mit dem vorverdrah-
teten Netzanschluss des Torantriebs (CARA-Stecker 10 A) überein-
stimmt.
n Verwenden Sie zur bauseitigen Absicherung nur allstromsensitive
Fehlerstromschutzschalter des Typs B.
Der DCC ist mit Kabel und Netzstecker (CARA-Stecker 10 A) an-
schlussfertig entsprechend der Abb.
cher, dass die Netztrenneinrichtung nach der Installation leicht zu-
gänglich ist.
⁠
a ⁠ verdrahtet. Stellen Sie si-
