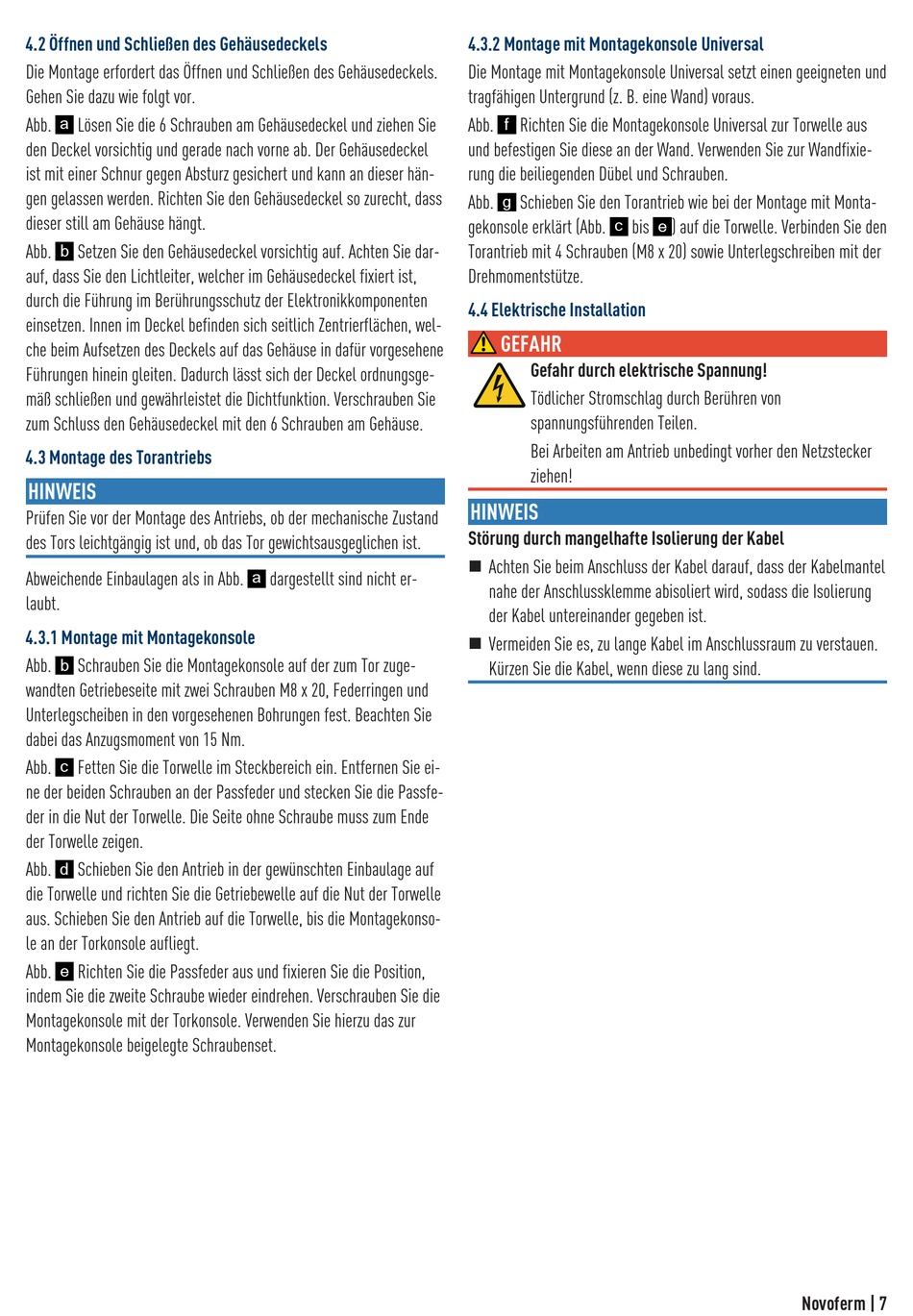

Novoferm DCC-80 Original-Montage- Und Betriebsanleitung Seite 7

4.2 Öffnen und Schließen des Gehäusedeckels
Die Montage erfordert das Öffnen und Schließen des Gehäusedeckels.
Gehen Sie dazu wie folgt vor.
Abb.
a ⁠ Lösen Sie die 6 Schrauben am Gehäusedeckel und ziehen Sie
den Deckel vorsichtig und gerade nach vorne ab. Der Gehäusedeckel
ist mit einer Schnur gegen Absturz gesichert und kann an dieser hän-
gen gelassen werden. Richten Sie den Gehäusedeckel so zurecht, dass
dieser still am Gehäuse hängt.
Abb.
⁠ Setzen Sie den Gehäusedeckel vorsichtig auf. Achten Sie dar-
b
auf, dass Sie den Lichtleiter, welcher im Gehäusedeckel fixiert ist,
durch die Führung im Berührungsschutz der Elektronikkomponenten
einsetzen. Innen im Deckel befinden sich seitlich Zentrierflächen, wel-
che beim Aufsetzen des Deckels auf das Gehäuse in dafür vorgesehene
Führungen hinein gleiten. Dadurch lässt sich der Deckel ordnungsge-
mäß schließen und gewährleistet die Dichtfunktion. Verschrauben Sie
zum Schluss den Gehäusedeckel mit den 6 Schrauben am Gehäuse.
4.3 Montage des Torantriebs
HINWEIS
Prüfen Sie vor der Montage des Antriebs, ob der mechanische Zustand
des Tors leichtgängig ist und, ob das Tor gewichtsausgeglichen ist.
Abweichende Einbaulagen als in Abb.
laubt.
4.3.1 Montage mit Montagekonsole
Abb.
⁠ Schrauben Sie die Montagekonsole auf der zum Tor zuge-
b
wandten Getriebeseite mit zwei Schrauben M8 x 20, Federringen und
Unterlegscheiben in den vorgesehenen Bohrungen fest. Beachten Sie
dabei das Anzugsmoment von 15 Nm.
Abb.
⁠ Fetten Sie die Torwelle im Steckbereich ein. Entfernen Sie ei-
c
ne der beiden Schrauben an der Passfeder und stecken Sie die Passfe-
der in die Nut der Torwelle. Die Seite ohne Schraube muss zum Ende
der Torwelle zeigen.
Abb.
⁠ Schieben Sie den Antrieb in der gewünschten Einbaulage auf
d
die Torwelle und richten Sie die Getriebewelle auf die Nut der Torwelle
aus. Schieben Sie den Antrieb auf die Torwelle, bis die Montagekonso-
le an der Torkonsole aufliegt.
Abb.
⁠ Richten Sie die Passfeder aus und fixieren Sie die Position,
e
indem Sie die zweite Schraube wieder eindrehen. Verschrauben Sie die
Montagekonsole mit der Torkonsole. Verwenden Sie hierzu das zur
Montagekonsole beigelegte Schraubenset.
⁠ dargestellt sind nicht er-
a
4.3.2 Montage mit Montagekonsole Universal
Die Montage mit Montagekonsole Universal setzt einen geeigneten und
tragfähigen Untergrund (z. B. eine Wand) voraus.
Abb.
⁠ Richten Sie die Montagekonsole Universal zur Torwelle aus
f
und befestigen Sie diese an der Wand. Verwenden Sie zur Wandfixie-
rung die beiliegenden Dübel und Schrauben.
Abb.
⁠ Schieben Sie den Torantrieb wie bei der Montage mit Monta-
g
gekonsole erklärt (Abb. c ⁠ bis
Torantrieb mit 4 Schrauben (M8 x 20) sowie Unterlegschreiben mit der
Drehmomentstütze.
4.4 Elektrische Installation
GEFAHR
Gefahr durch elektrische Spannung!
Tödlicher Stromschlag durch Berühren von
spannungsführenden Teilen.
Bei Arbeiten am Antrieb unbedingt vorher den Netzstecker
ziehen!
HINWEIS
Störung durch mangelhafte Isolierung der Kabel
n Achten Sie beim Anschluss der Kabel darauf, dass der Kabelmantel
nahe der Anschlussklemme abisoliert wird, sodass die Isolierung
der Kabel untereinander gegeben ist.
n Vermeiden Sie es, zu lange Kabel im Anschlussraum zu verstauen.
Kürzen Sie die Kabel, wenn diese zu lang sind.
⁠ ) auf die Torwelle. Verbinden Sie den
e
