52 N I E D E R S PA N N U N G S S C H A LTA N L A G E M N S I N S TA L L AT I O N S - U N D W A R T U N G S H A N D B U C H

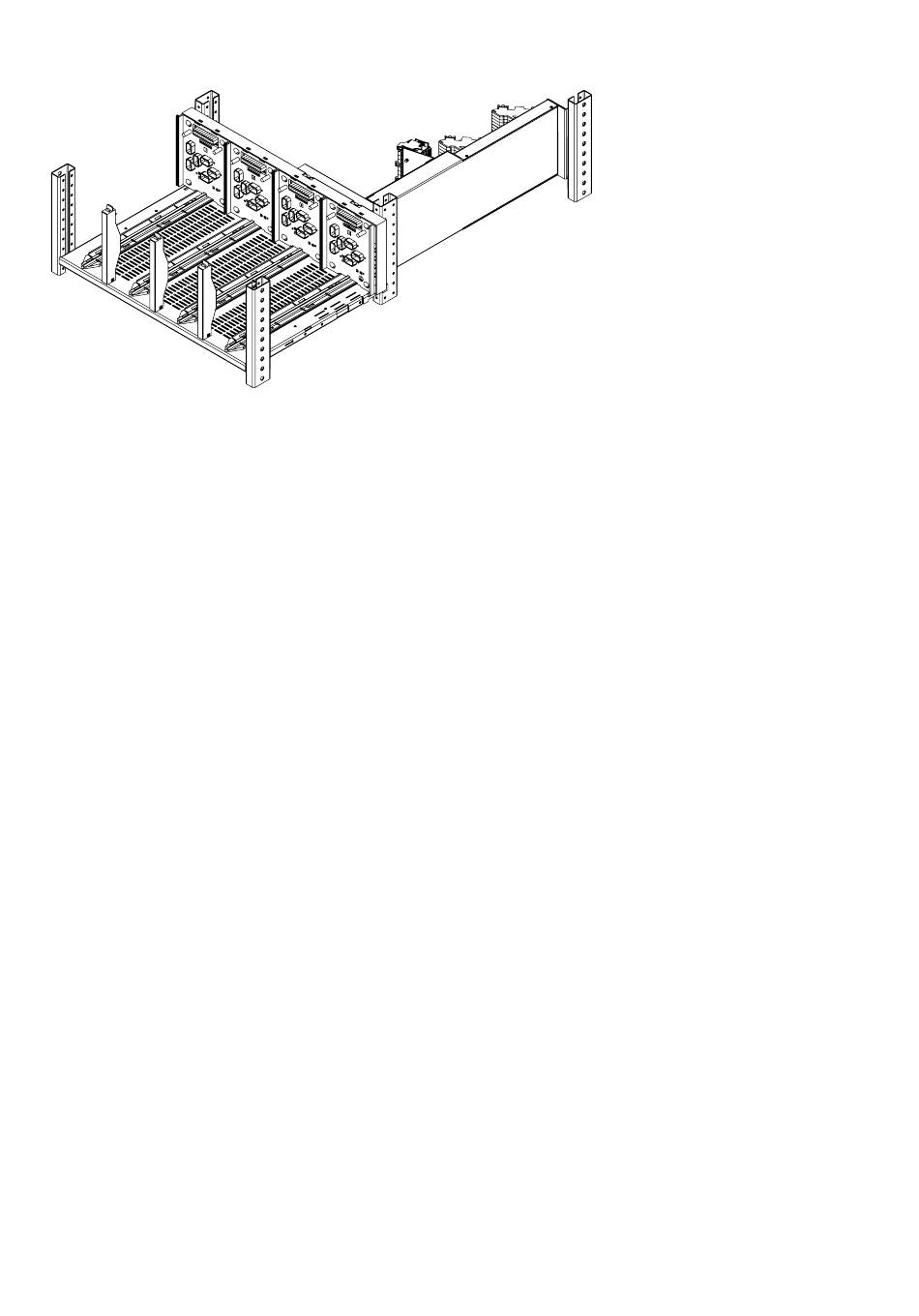

Abbildung 2-82 MNS Rear Einschubmodulfach für 4 Module der Größe 8E/4
Der Einschubmodulkondapter ist das Verbindungselement zwischen Verteilschienen und den Einschubmodulen der
Größe 8E/2 und 8E/4.
Der Kondapter besteht aus:
• Hauptkontakte und Stromschienen für den Einspeiseanschluss der Einschubmodule.
• Abgehende Kontakte mit Anschluss an die Leistungsklemmen (im Kabelraum).
• Leistungsklemmen einschließlich der PE-Klemmen.
• Steuerterminals
- 8E/4-Modul, ein Steuerstecker 8-, 16- oder 20-polig
- 8E/2-Modul, ein Steuerstecker 16- oder 20-polig
- 8E/2-Modul, zwei Steuerstecker 32- oder 40-polig
Hinweis: Es ist nicht möglich, 8E/4- und 8E/2-Module auf der gleichen Ebene zu mischen.
Die Frontplatte für Einschubmodule der Größe 8E/4 und 8E/2 ist fest mit den Einschubmodulen verbunden und aus
isolierendem Material gefertigt. Sie dient auch als Gerätetableau für Mess-, Bedien- und Anzeigegeräte.
