Regin RC-C3DOC Bedienungsanleitung Seite 2

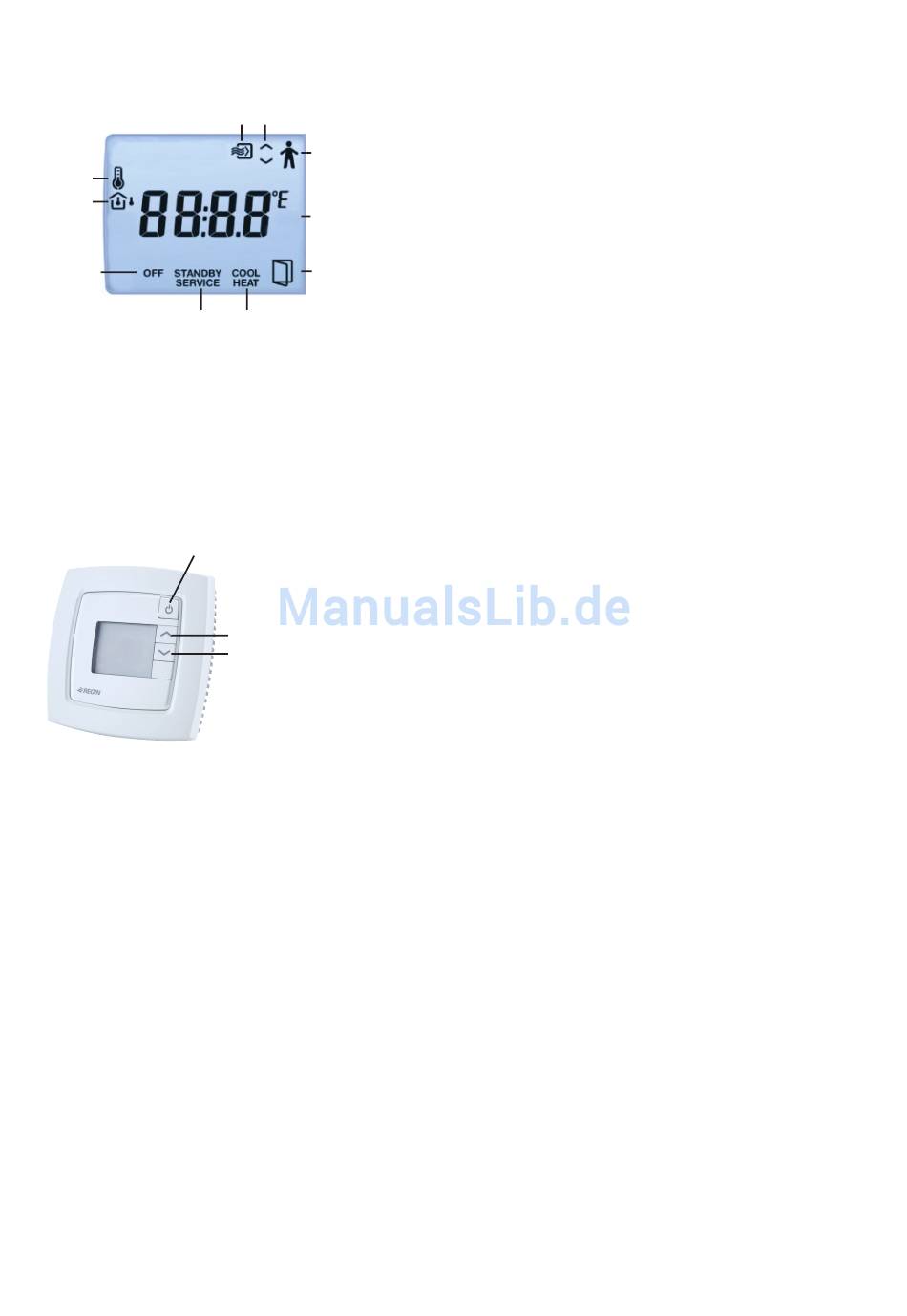

Displayanzeige
Das Display zeigt folgende Symbole:
Stoßlüftung
Sollwert
Innen-/
Außentemp.
AUS:
Der Regler
ist aus
STANDBY:
Standby-Anzeige
SERVICE:
Parameter einstellen
Mit Hilfe der Bedientasten können über das Display
verschiedene Werte im Parametermenü eingestellt
werden. Die Werte können mit den HOCH- und
RUNTER-Tasten verändert und die Änderung mit der
Präsenztaste bestätigt werden.
Präsenztaste
Reglerfunktionen
RC-C3DOC kann für verschiedene Regelmodi/
Regelsequenzen konfi guriert werden:
• Heizung
• Heizen/Heizen
• Heizung/Kühlung über Change-over
• Heizen/Kühlen
• Heizen/Kühlen mit VVS-Regelung und
Stoßlüftungsfunktion
• Heizen/Kühlen mit VVS-Regelung
• Kühlen
• Kühlen/Kühlen
• Heizung/Kühlung/VVS
Betriebsmodi
Es gibt fünf verschiedene Betriebsmodi: Aus, Nicht
belegt, Stand-by, Belegt und Bypass. Belegt ist der
voreingestellte Betriebsmodus. Er kann über das Display
im Parametermenü auf Stand-by umgestellt werden. Die
Betriebsmodi können über einen zentralen Befehl mittels
Präsenzmelder oder der Präsenztaste aktiviert werden.
2
Veränderbarer Wert
Präsenzsymbol
Aktuelle
Raumtemperatur
°C mit einer
Kommastelle
Offenes Fenster
KÜHL./HEIZ.: Zeigt an, ob
der Regler gemäß dem Heiz-
oder Kühlsollwert regelt
HOCH
RUNTER
RC-C3DOC
Aus: Heizen und Kühlen sind nicht aktiv. Der Frostschutz
ist dennoch weiterhin aktiv (Werkeinstellung (FS)=8°C).
Der Betriebsmodus Aus wird bei geöffnetem Fenster
aktiviert.
Nicht belegt: Der Raum, in dem sich der Regler befi ndet,
ist für einen längeren Zeitraum nicht belegt, z. B. in den
Ferien oder an langen Wochenenden. Sowohl Heizen
als auch Kühlen sind auf ein Temperaturintervall mit
konfi gurierbaren Min.-und Max.-Temperaturen begrenzt
(WE Min=15°C, Max=30°C) aktiv.
Stand-by: Der Raum befi ndet sich im Energiesparmodus
und wird im Moment nicht benutzt. Das kann z. B.
nachts, an Wochenenden, abends usw. sein. Der Regler
schaltet automatisch in den Betriebsmodus Belegt um,
sobald jemand den Raum betritt. Sowohl Heizen als
auch Kühlen sind auf ein Temperaturintervall um den
einstellbaren Sollwert begrenzt (WE Heizsollwert=-3°C,
Kühlsollwert=+3°C).
Belegt: Der Raum ist belegt und es gilt der
Komfortmodus. Der Regler regelt die Temperatur gemäß
dem Heiz- (WE=22°C) oder Kühlsollwert (WE=24°C).
Bypass: Die Raumtemperatur wird wie im Betriebsmodus
Belegt geregelt. Der Ausgang für Stoßlüftung ist ebenfalls
aktiv. Dieser Betriebsmodus ist beispielsweise für
Konferenzräume nützlich, in denen sich eine begrenzte
Zeit lang viele Personen gleichzeitig aufhalten.
Ist Bypass durch das Drücken der Präsenztaste aktiviert
worden, schaltet der Regler nach einer einstellbaren
Zeit (WE=2 Stunden) automatisch wieder auf den
voreingestellten Modus um (Belegt oder Stand-by).
Wird ein Präsenzmelder verwendet, schaltet der Regler
nach 10 Minuten Abwesenheit automatisch in den
voreingestellten Betriebsmodus um.
Bei hohem CO -Wert kann Bypass ebenfalls aktiviert
2
werden.
CO -Regelung
2
Ein CO -Sensor wird mit AI2 verbunden. Bei Regelmodi
2
mit VVS (Variabler Volumenstrom) wird die Klappe
in Abhängigkeit des CO2 Gehalts angesteuert (UO2/
UO3 abhängig vom Regelmodus). Bei ansteigendem
CO -Gehalt öffnet die Klappe, um den Frischluftanteil
2
zu erhöhen – ohne Rücksicht auf Temperaturregelung
des Reglers. Die Klappe öffnet, sobald der CO
den „CO -Gehalt zum Öffnen der Klappe" übersteigt
2
und ist komplett geöffnet bei „CO
geöffnete Klappe".
Präsenzmelder
Durch das Anschließen eines Präsenzmelders kann
RC-C3DOC zwischen Bypass und dem voreingestellten
Betriebsmodus (Belegt oder Stand-by) umschalten.
Die Temperatur wird nach Bedarf geregelt. Dadurch
wird Energie gespart und die Temperatur auf einem
angenehmen Niveau gehalten.
Die Präsenztaste
Wird die Präsenztaste kürzer als 5 Sekunden gedrückt,
während sich der Regler im voreingestellten Betriebs-
modus befi ndet, schaltet der Regler in den Betriebsmodus
Bypass um. Wird die Präsenztaste kürzer als 5 Sekunden
gedrückt, während der Regler im Bypass-Modus ist,
schaltet er in den voreingestellten Betriebsmodus zurück.
-Gehalt
2
-Gehalt für komplett
2
