Wird die Präzenztaste hingegen länger als 5 Sekunden
gedrückt, schaltet der Regler unabhängig vom aktuellen
Betriebsmodus in den Betriebsmodus Aus/Nicht belegt
um. Über das Display oder Regio tool
werden, welcher Betriebsmodus (Aus und Nicht belegt)
bei „Abschalten" (WE=Nicht belegt) aktiviert werden
soll. Wird im gewählten Abschaltmodus die Präsenztaste
kürzer als 5 Sekunden gedrückt, wechselt der Regler
wieder in den Bypassmodus.
Regelung einer dritten Sequenz (Klappen)
Im Regelmodus Heizung/Kühlung/VVS arbeitet der
Regler mit drei Sequenzen. Wenn sich der Regler im
Kühlungsmodus befi ndet, wird das Ausgangssignal
zwischen UO2 (Kühlung) und UO3 (VVS) aufgeteilt,
während er im Heizungsmodus den Heizbedarf über
UO1 regelt.
EC-Ventilatoransteuerung
Die EC-Ventilatoransteuerung wird aktiviert, wenn die
Einstellung UO3 über das Regio tool
ansteuerung" gestellt wurde. Wenn die Funktion aktiviert
wurde, folgt UO3 UO1 bzw. UO2. Die Funktion kann in
den Reglermodi Heizung, Heizung oder Kühlung über
Change-over, Heizung/Kühlung, Kühlung und Kühlung/
Kühlung aktiviert werden.
Change-Over-Funktion
RC-C3DOC hat einen Change-Over Eingang, der den
Stellantrieb an UO1 je nach Bedarf automatisch auf
Heizen oder Kühlen umstellt. An den Eingang kann
ein PT1000 Vorlauffühler montiert werden, um die
Temperatur am Erhitzer(Wasser)/Kühler (Wasser) zu
messen. Solange das Heizungsventil zu mehr als 20 %
geöffnet ist oder immer, wenn es das Ventil arbeitet, wird
der Unterschied zwischen der Medientemperatur und
der Raumtemperatur berechnet. Der Regelmodus wird
abhängig von der Temperatur geändert.
Alternativ kann ein potenzialfreier Kontakt verwendet
werden. Ist der Kontakt geöffnet, arbeitet der Regler
mit der Heizfunktion. Bei geschlossenem Kontakt ist die
Kühlfunktion aktiv.
Stoßlüftung
Regio hat die Funktion Stoßlüftung. Wenn der
Digitaleingang vom Präsenzmelder geschlossen ist,
wechselt der Regler in den Bypass-Modus und der
Ausgang für die Stoßlüftung (UO3) wird aktiviert,
dadurch können z.B. Klappen geöffnet werden. Die
Funktion wird beendet, wenn das Stoßlüftungs-
intervall (einstellbar) abgelaufen ist.
Abhängig von der Konfi guration wird UO3 als digitaler
Ausgang mit 24 V AC zwischen Klemme 20 und UO3
oder als analoger Ausgang 0-10V DC zwischen Klemme
G0 und UO3 angesteuert.
Volumenstromberechnung
AI2 kann als Eingang zur Volumenstromberechnung
konfi guriert werden. Der Volumenstrom, der 0 V und
der 10 V entspricht, wird eingestellt und daraus wird
der Volumenstrom linear zwischen diesen beiden
Endpunkten berechnet.
RC-C3DOC
kann eingestellt
©
auf „EC-Ventilator-
©
Sollwert
Im Belegtmodus regelt der Regler den Heiz- (WE=22°C)
oder den Kühlsollwert (WE=24°C) aus. Diese Sollwerte
können mit den HOCH- und RUNTER-Tasten
eingestelllt werden.
Mit der HOCH-Taste wird der aktuelle Sollwert um
0,5 °C mit jedem Drücken bis zur Höchstgrenze
erhöht (WE = + 3°C). Mit der RUNTER-Taste wird der
aktuelle Sollwert um 0,5 °C mit jedem Drücken bis zur
Mindestgrenze verringert (WE = - 3°C).
Das Umschalten zwischen Heiz- und Kühlsollwert
geschieht je nach Heiz- und Kühlbedarf automatisch im
Regler.
Eingebaute Sicherheitsfunktionen
RC-C3DOC hat einen Eingang für einen Kondensations-
detektor, um Kondensation vorzubeugen. Der Regler
verfügt ebenfalls über eine Frostschutzfunktion. Diese
Funktion beugt Frostschäden vor, indem sichergestellt
wird, dass die Raumtemperatur nicht unter 8°C fällt,
wenn der Regler im Aus-Modus ist.
Blockierschutz
Für alle Stellantriebtypen ist der Blockierschutz
vorprogrammiert. Der Blockierschutz erfolgt in (in
Stunden) einstellbaren Intervallen (WE=23 h). Ist die
Blockierschutzfunktion aktiv, wird entsprechend der
konfi gurierten Motorlaufzeit ein Auf-Signal an den
Stellantrieb gesendet. Danach wird ein gleich langes
Zu-Signal gesendet und die Blockierschutzfunktion
beendet. Die Blockierschutzfunktion ist ausgeschaltet,
sollte das Intervall auf 0 Stunden eingestellt sein.
Konfi guration und Überwachung mit Regio tool
RC-C3DOC ist bei der Auslieferung vorprogrammiert.
Des Weiteren kann der Regler mittels Regio tool
konfi guriert werden.

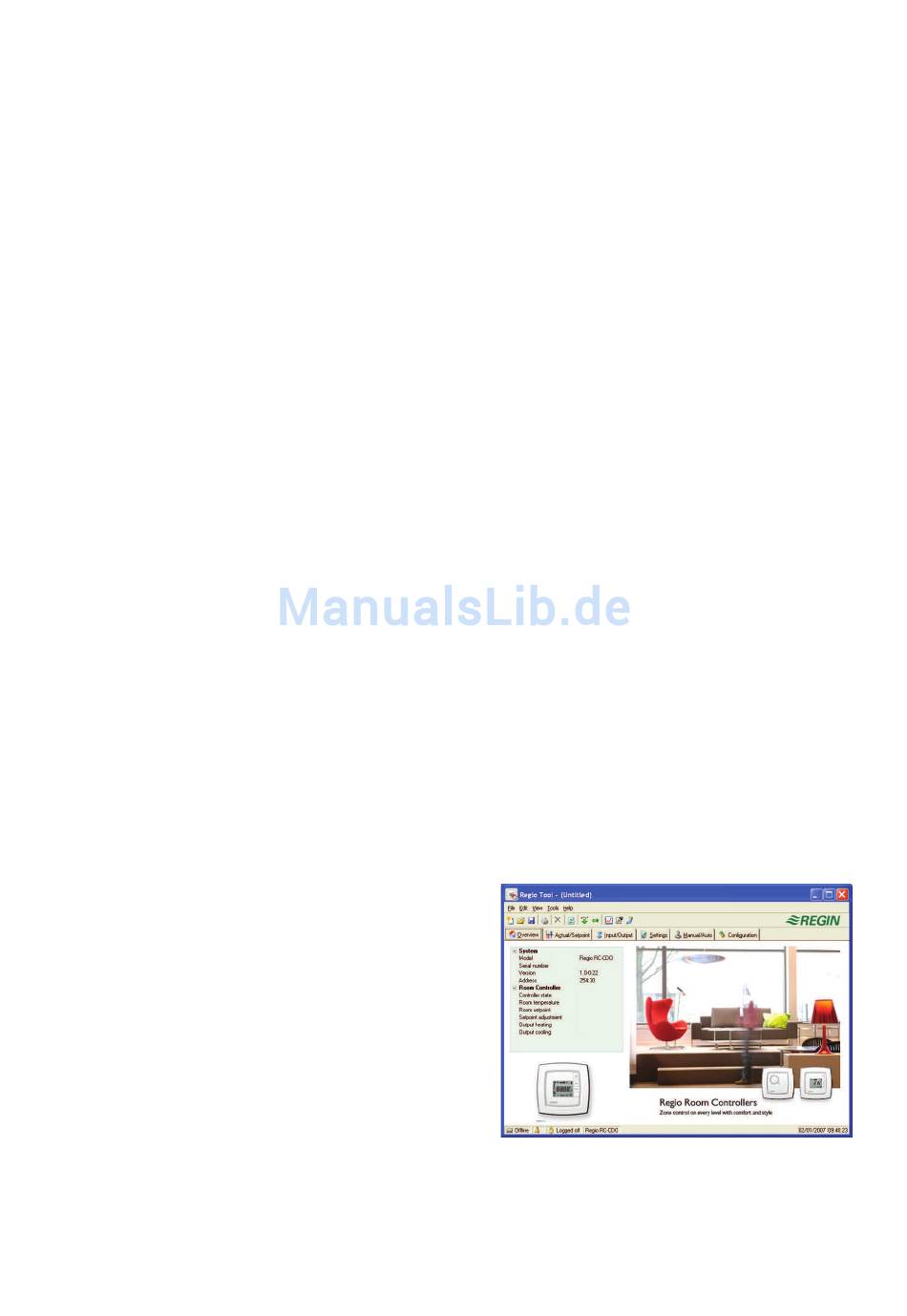

Regio tool ist ein PC-basiertes Programm, mit dessen
©
benutzerfreundlichen Bedienoberfl äche Installationen
einfach konfi guriert und überwacht und Einstellungen
geändert werden können.
Das Programm kann kostenlos von Regins Homepage
www.regincontrols.de heruntergeladen werden.
©
©
3
