Bauabschnitt Dampfkessel / Gastank
31
28
63
62
61

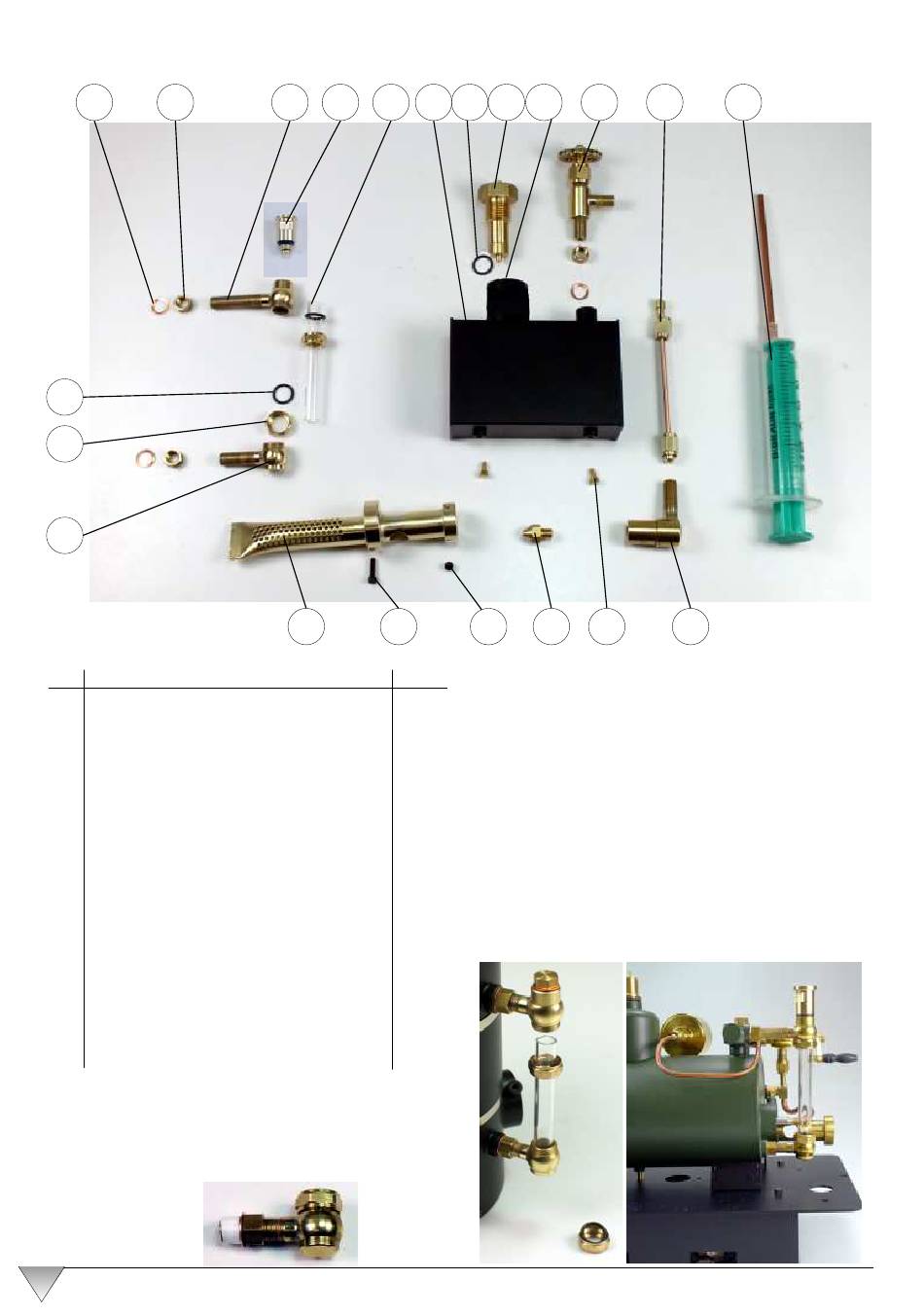

Stückliste zu Abb. 14
Nr.
Bezeichnung
5
Innensechskantschraube M3x3
15
Sechskantschraube M2x4 Sw3 Messing
21
Sechskantschraube M2x7 Sw3 schwarz
28
Kupferdichtung Ø 5 mm
31
Kontermutter M5x0,5
49
Wasserstandseckstück oben M5x0,5
50
Speiseventil Wasser + O-Ring 3,8x1,5
51
Wasserstandsglas Ø 6 mm L 45 mm
52
Gastank
53
Gaseinfüllventil
54
Dichtung
55
Gashahn
56
Gasleitung M5x0,5
57
Ölspritze
58
Düsenstock M4 - M5x0,5
59
Gasdüse M4 Bohrung Ø 0,2 mm
60
Rohrbrenner mit Dampfl.schlitz
61
Wasserstandseckstück unten M5x0,5
62
Stopfmutter
63
O-Ring 6 x 1 mm
64
O-Ring 8 x 1 mm
Als nächstes wird der Wasserstand montiert.
Hierfür wird auf die beiden Eckstücke 49 und 61 je eine
Kontermutter 31 aufgeschraubt und eine Kupferdichtung 28
aufgeschoben. Jetzt werden beide Teile eingeschraubt, um
die jeweilige Einschraubtiefe zu ermitteln. Die beiden Glas-
aufnahmeöffnungen müssen am Ende in einer Flucht liegen.
Siehe Abb. 15,16,17
8
REGNER Dampf- und Eisenbahntechnik 91589 Aurach Erlenweg 3 Tel. 09804-1745 Fax 09804-1781
49
50
51 52
60
21
Stück
1
2
1
3
3
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
1
Abb.15
64
53 54
55
5
59
15
Wenn die beiden Eckstücke fluchten, die Kontermuttern mit
der Hand vorschrauben. Nun die beiden Eckstücke wieder
abschrauben und kurz vor die Kontermutter und die Kupfer-
dichtung zwei Lagen Teflonband auf das Gewinde aufwickeln.
Beim Einschrauben und anschießendem Ankontern an den
Kessel und den Armaturenblock ist es ratsam, bereits die
Stopfmutter 62 aufzuschrauben. An dieser kann man die
Eckstücke besser festhalten, z.B. mit einem 9er Gabel-
schlüssel. Die Eckstücke sind sehr filigran und dünn gear-
beitet.
Bitte mit größter Vorsicht behandeln.
In die beiden Stopfmuttern 62 die O-Ringe 63, mit einem
Uhrmacherschraubenzieher o.ä., eindrücken, dann die Stopf-
muttern über das Glasrohr schieben, nun in die beiden Eck-
stücke "einpendeln", mittig ausrichten und die Mutter auf-
schrauben. Abb.17.
Genau darauf achten, dass die Muttern gerade aufge-
Abb.16
56
57
Abb.14
58
Abb.17
