19
20 21 22 23 24 25 26 27
47
46

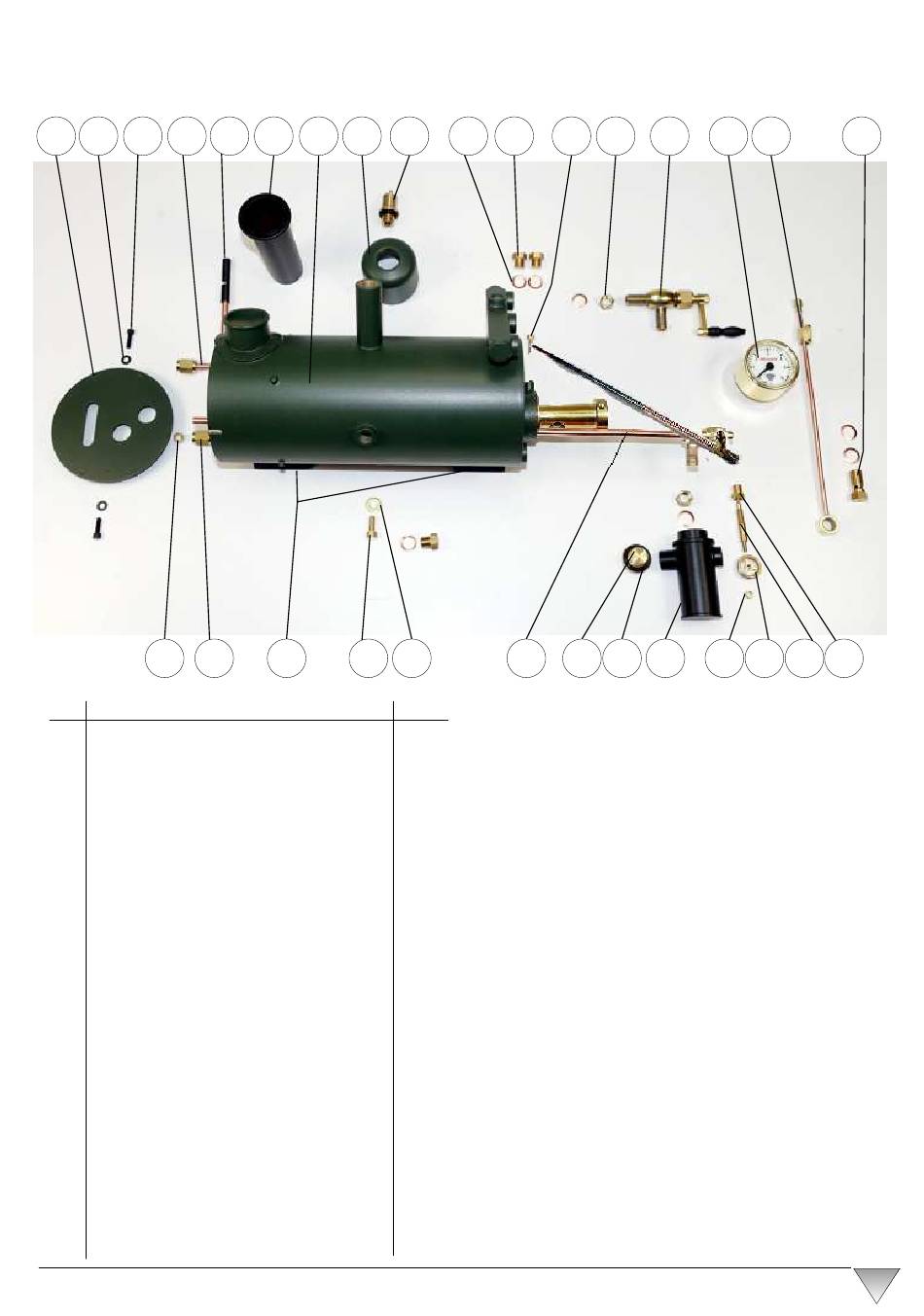

Stückliste zu Abb. 4
Nr.
Bezeichnung
19
Rauchkammertüre
20
Beilagscheibe Ø 2 mm schwarz
21
Sechskantschraube M2x7 Sw3 schwarz
22
Abdampfleitung M5x0,5
23
Abdampfpfeife f. Ø 3 mm
24
Kamin
25
Dampfkessel Ø 52 mm
26
Dampfdom
27
Überdruckventil 3bar
28
Kupferdichtung Ø 5 mm
29
Verschlußschraube M5x0,5
30
Sechskantschraube M2x7 Sw3 Messing
31
Kontermutter M5x0,5
32
Dampfhahn M5x0,5
33
Druckmanometer 6bar M5x0,5
34
Syphon f. Manometer M5x0,5
35
Hohlschraube M5x0,5
36
Stopfbuchse M4x0,35
37
Ölerspindel
38
Handrad
39
Sechskantmutter M2
40
Ölergehäuse
41
O-Ring 8x1 mm
42
Verschlußschraube Öler
43
Dampfleitung mit Öleranschluß
44
Beilagscheibe Ø 3 mm
45
Sechskantschraube M3x7 Sw4 Messing
46
Überwurfmutter M5x0,5
47
Schneidring f. Ø 3 mm
48
Kesselstütze
REGNER Dampf- und Eisenbahntechnik 91589 Aurach Erlenweg 3 Tel. 09804-1745 Fax 09804-1781
Bauabschnitt Dampfkessel
48
45
44
Stück
1
2
2
1
1
1
1
1
1
7
3
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
28 29
30 31
43
42
41
Bei der Kesselmontage wird mit dem Einbau der Dampf-
leitung begonnen. (Es kann einfacher sein ggf. vorher, wenn
der Kessel noch nicht mit dem Fahrgestell verbunden ist,
den Wasserstand zu montieren. Siehe dazu Seite 8.)
Die Leitung 43 wird von der Armaturenblockseite aus durch
das Flammrohr des Kessels 25 nach vorne in die Rauch-
kammer gesteckt. Links an den Quersiederohren vorbei, mit
der Kupferleitung in der Rauchkammer und dem M5x0,5 Ge-
windenippel Armaturenblockseitig.
Wie in Abb.9+10 zu sehen, zeigt der M5x0,5 Nippel nach
hinten, die Überwurfmutter senkrecht nach oben. In dieser
Position wird vorne das Stück Kupferrohrleitung in einem Z-
Schlag nach oben gebogen. (*Am besten erst biegen wenn der
Schneidring/Überwurfmutter aufgequetscht wurde und mit
dem Nippel verbunden ist, wie in Abb. 5+9 zu sehen.)
Bitte mit der Hand, ohne Zange, um ein Abknicken zu ver-
meiden. So biegen, dass die Leitung beim unteren linken Ge-
windenippel der Dampfmaschine endet. Siehe Abb.6+7
Vorher die beiden Kesselstützen 48 auf das Umlaufblech
stecken, damit der Kessel die richtige Höhe hat.
*Den Kessel herunternehmen, den Nippel aus dem Dampf
maschinenblock schrauben, auf das Kupferrohr die Über-
wurfmutter 46 und dann den Schneidring 47 schieben. Das
Kupferrohr ca. 1 mm in den Nippel stecken, einen Tropfen Öl
auf den Schneidring und dann Überwurfmutter und Nippel
zusammenschrauben und mit zwei Gabelschlüsseln ver-
schrauben. Nicht zu fest, nicht zu locker. Einfach wieder aus-
einander schrauben und das Ergebnis kontrollieren.
32
33 34
x
Neu
40
39
38
37
35
Abb.4
36
5
