Bauabschnitt Gehäuse
65
66
67

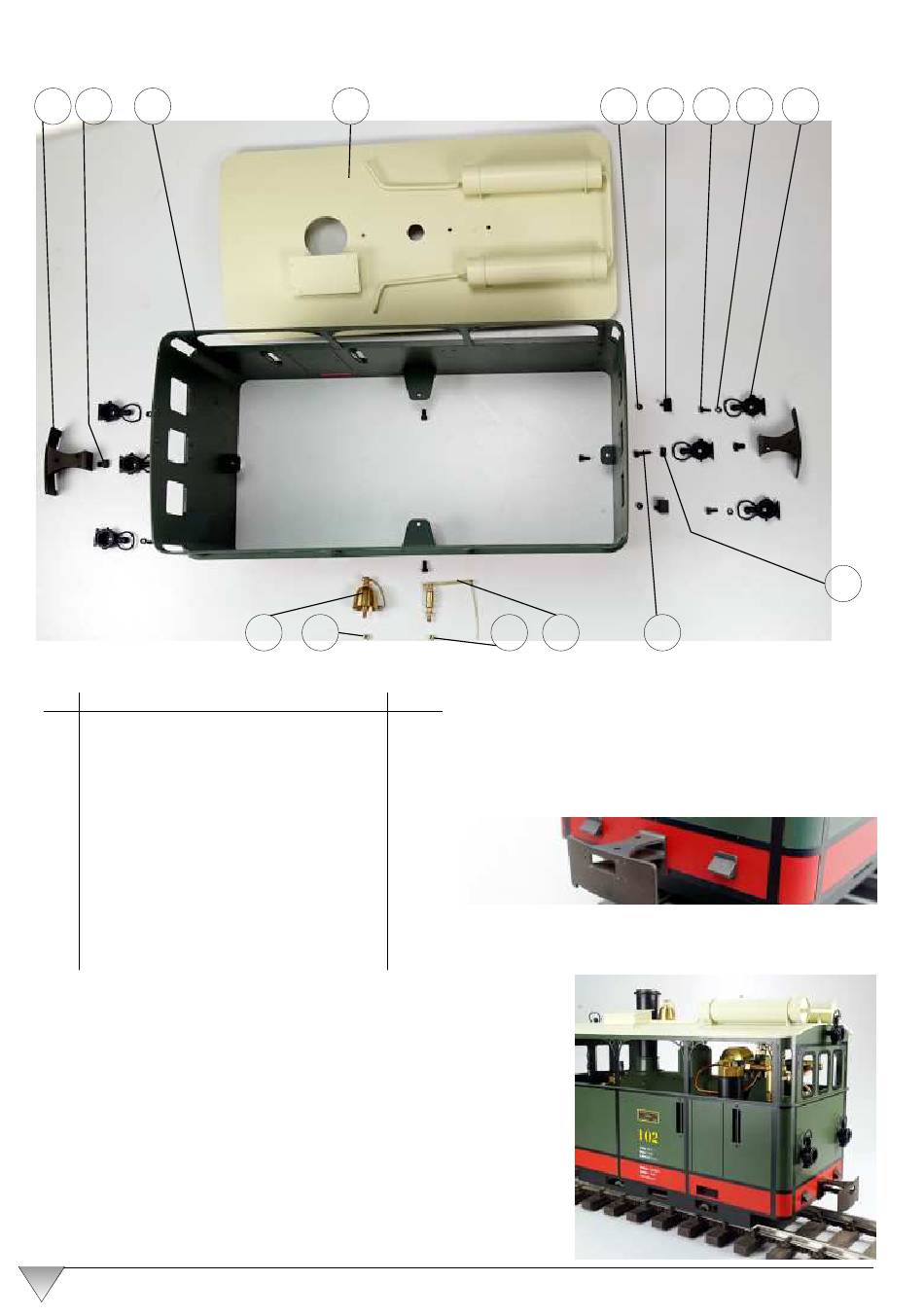

Stückliste zu Abb.20
Nr.
Bezeichnung
12
Sechskantschraube M2x4 Sw3 schwarz
21
Sechskantschraube M2x7 Sw3 schwarz
65
Kupplung Easy Line
66
Sechskantschraube M3x4 Sw4 schwarz
67
Gehäuse grün Paul
68
Dach beige
69
Sechskantmutter M2 Sw3 schwarz
70
Zahnstangenhalter
71
Distanzring 1,5 mm
72
Lampe
73
Distanzring 3,5 mm
74
Pfeife
75
Sechskantmutter M2 Sw3 Messing
76
Glocke Läutewerk Latowski
An das Gehäuse 67 werden die vier unteren Lampen 72
mit einer Schraube 12 und dem Distanzring 71 verschraubt.
Die Schraube von innen nach aussen stecken, dann den
Distanzring auf die Schraube, dann die Lampe anschrauben.
Die beiden oberen Lampen ebenso, nur mit dem Distanz-
ring 73 und Schrauben 21.
Nun das Gehäuse vorsichtig über die Lokomotive "stülpen"
und dann an den Laschen mit vier Schrauben 12 befestigen.
Ausrichtung: Die Türen befinden sich hinten beim Gastank.
Mit den Schrauben von unten durch das Umlaufblech nach
oben schrauben.
Die Pfeife 74 und die Glocke 76 werden mit den Muttern 75
auf das Dach geschraubt.
