Bauanleitung Paul

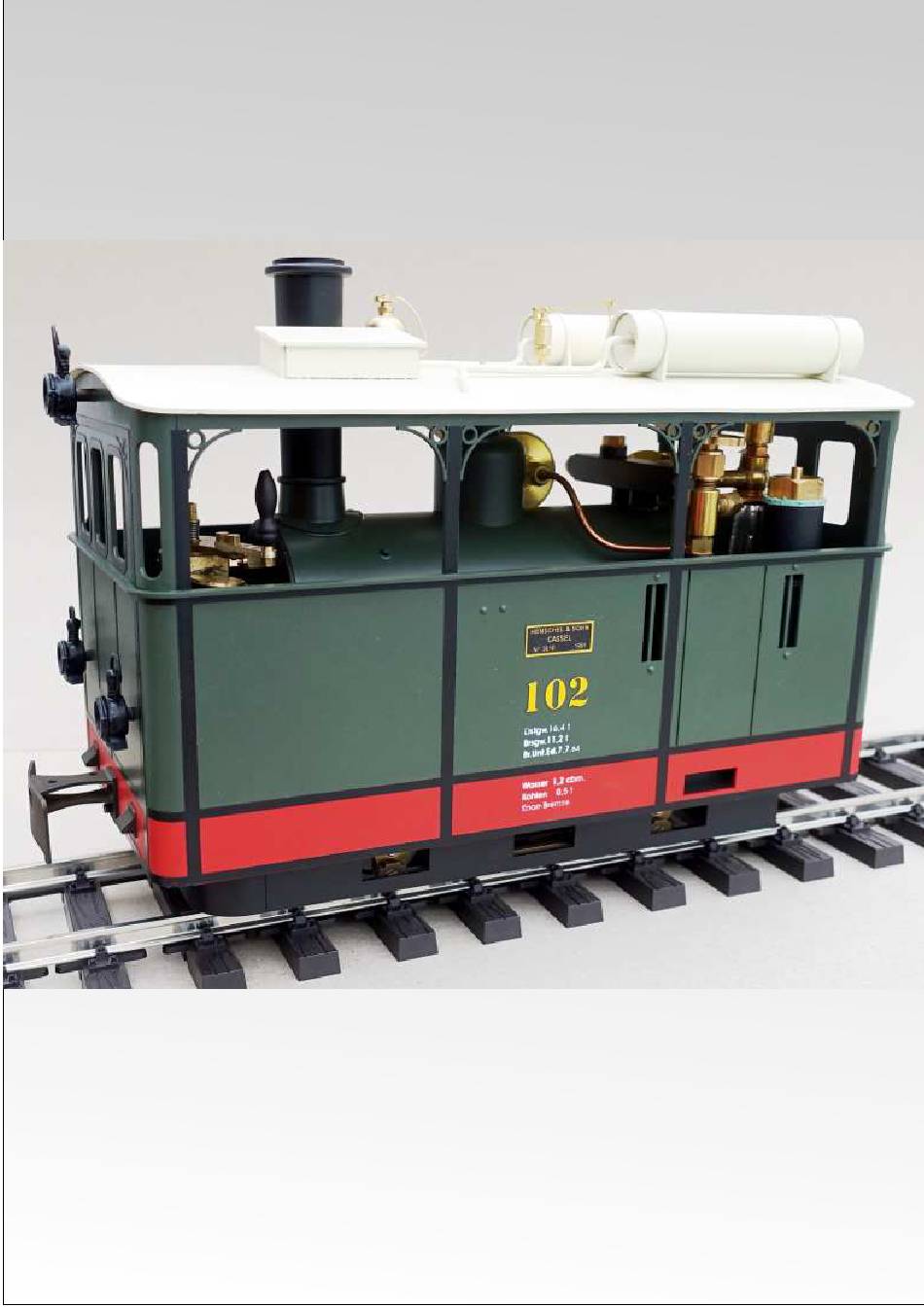

Kastenlokomotive Nr. 102
Bausatz
Easy Line
Ausführliche Bauanleitung für den Bausatz
der Lokomotive Nr. 102
Bausatz Bestell Nr. 25580
REGNER
REGNER
Easy Line
Dampf- und Eisenbahntechnik
www.regner-dampftechnik.de
91589 Aurach Erlenweg3 Tel. 09804-1745 Fax 09804-1781
Werbung
Inhaltszusammenfassung für Regner Easy Line 102
- Seite 1 Bauanleitung Paul Kastenlokomotive Nr. 102 Bausatz Easy Line Ausführliche Bauanleitung für den Bausatz der Lokomotive Nr. 102 Bausatz Bestell Nr. 25580 REGNER REGNER Easy Line Dampf- und Eisenbahntechnik www.regner-dampftechnik.de 91589 Aurach Erlenweg3 Tel. 09804-1745 Fax 09804-1781...
- Seite 2 Überall, wo ein Gewindenippel eingeschraubt wird, kommen zwei Lagen Teflonband auf das Gewinde, um dieses abzudichten. Wenn ein Löt- oder Schneidring mit einer Überwurfmutter aufgepresst wird, wird kein Teflonband benötigt. REGNER Dampf- und Eisenbahntechnik 91589 Aurach Erlenweg 3 Tel. 09804-1745 Fax 09804-1781...
- Seite 3 Dampfmaschine durch den Schlitz des nächsten Achse verfahren, jedoch kommt hier noch Umlaufblechs schlüpft. zwischen die Räder 8 das Zahnrad 13. In das Zahnrad und REGNER Dampf- und Eisenbahntechnik 91589 Aurach Erlenweg 3 Tel. 09804-1745 Fax 09804-1781...
- Seite 4 Tropfen säurefreies Öl, Balistol-Öl etc. Achsen, Zahnräder, Kurbeln, Gabelköpfe, Zylinder, Kuppel- stangen etc. Wenn Druckluft verfügbar ist, kann das Fahrgestell einem ersten Probelauf unterzogen werden. Abb.3 REGNER Dampf- und Eisenbahntechnik 91589 Aurach Erlenweg 3 Tel. 09804-1745 Fax 09804-1781...
- Seite 5 Gabelschlüsseln ver- Überwurfmutter M5x0,5 schrauben. Nicht zu fest, nicht zu locker. Einfach wieder aus- Schneidring f. Ø 3 mm einander schrauben und das Ergebnis kontrollieren. Kesselstütze REGNER Dampf- und Eisenbahntechnik 91589 Aurach Erlenweg 3 Tel. 09804-1745 Fax 09804-1781...
- Seite 6 60 in das Flammrohr des Kessels schieben, so das die Dampfleitung links im Schlitz des Brenners durchgeführt wird und dann den Brenner mit der Schraube 30 klemmen. Die Flammenbohrungen müssen nach oben zeigen. Abb.11+12 REGNER Dampf- und Eisenbahntechnik 91589 Aurach Erlenweg 3 Tel. 09804-1745 Fax 09804-1781...
- Seite 7 Abb.10 Abb.5 Abb.11 Abb.6 Abb.7 Abb.12 Abb.8 Abb.13 Abb.9 REGNER Dampf- und Eisenbahntechnik 91589 Aurach Erlenweg 3 Tel. 09804-1745 Fax 09804-1781...
- Seite 8 Jetzt werden beide Teile eingeschraubt, um die jeweilige Einschraubtiefe zu ermitteln. Die beiden Glas- aufnahmeöffnungen müssen am Ende in einer Flucht liegen. Siehe Abb. 15,16,17 Abb.17 Abb.15 Abb.16 REGNER Dampf- und Eisenbahntechnik 91589 Aurach Erlenweg 3 Tel. 09804-1745 Fax 09804-1781...
- Seite 9 Jetzt den Gashahn so ausrichten, dass der Gewindenippel Richtung Düsenstock zeigt, dann den Gashahn ankontern. Jetzt die beiden mit der Gasleitung 56 verbinden. Abb.18 Einer Dampf-Probefahrt steht nun nichts mehr im Wege! :-) Abb.19 REGNER Dampf- und Eisenbahntechnik 91589 Aurach Erlenweg 3 Tel. 09804-1745 Fax 09804-1781...
- Seite 10 Mit den Schrauben von unten durch das Umlaufblech nach oben schrauben. Die Pfeife 74 und die Glocke 76 werden mit den Muttern 75 auf das Dach geschraubt. Abb.21 REGNER Dampf- und Eisenbahntechnik 91589 Aurach Erlenweg 3 Tel. 09804-1745 Fax 09804-1781...
- Seite 11 Mittig unterhalb des Kessels ist ein Loch im Umlaufblech, maschine. Die Stange 67 wird Z-förmig gebogen, dann hier werden die Servokabel hindurch geführt. festklemmen. In die Schalterleiste 64 kann eine Ladebuchse und unser REGNER Dampf- und Eisenbahntechnik 91589 Aurach Erlenweg 3 Tel. 09804-1745 Fax 09804-1781...
- Seite 12 Kiste nicht eben angeschraubt werden kann. Wie man die Servowege begrenzt oder erweitert, die Drehrichtung ändert usw. entnimmt man aus der Be- dienungsanleitung der Funkfernsteuerung. Abb.23 Abb.24 Abb.25 Abb.26 REGNER Dampf- und Eisenbahntechnik 91589 Aurach Erlenweg 3 Tel. 09804-1745 Fax 09804-1781...
- Seite 13 Eigenschaften von Materialien und Verfah- rensweisen im Ablauf der Verarbeitung immer zuverlässig durchgeführt werden und von gleichbleibender Qualität sind. REGNER REGNER Dampf- & Eisenbahntechnik REGNER Dampf- und Eisenbahntechnik 91589 Aurach Erlenweg 3 Tel. 09804-1745 Fax 09804-1781...
- Seite 14 70% Wasserhöhe. Mindestens 30% Dampfraum sollte vorhanden sein. Zudem dehnt sich das Wasser schon beim Aufheizen aus und der Dampfraum wird bereits kleiner. Es soll Dampf und kein heißes Wasser zum Zylinder. Ablaßschraube REGNER Dampf- und Eisenbahntechnik 91589 Aurach Erlenweg 3 Tel. 09804-1745 Fax 09804-1781...
- Seite 15 über den Schornstein halten. Wann ist der Gastank voll? Nach dem Füllvorgang wird der Füllstift eingedrückt und flüssiges Gas entweicht. Kommt es noch gasförmig, also unsichtbar, Füllvorgang fortsetzen. REGNER Dampf- und Eisenbahntechnik 91589 Aurach Erlenweg 3 Tel. 09804-1745 Fax 09804-1781...
- Seite 16 Feuervolumen. Zeigt das Manometer 3 bar an, dann Bild 2 vor der Fahrt den Gasregler zurückdrehen, bis er 3 bar hält, ohne laufend abzublasen. Nun gute Fahrt! Ventilkörper Füllstift Vitonringe Druckfeder Verschlusschraube REGNER Dampf- und Eisenbahntechnik 91589 Aurach Erlenweg 3 Tel. 09804-1745 Fax 09804-1781...
- Seite 17 Einfahrphase ( ca. 10 Kesselfüllungen) um 2 Umdrehungen Optimales Feuer, gute Dampfentwicklung. geöffnet. Später etwas weniger. An der Ablassschraube wird das Kondensat abgelassen. Sauberes Kondensat zeigt eine tadellose Schmierung an. REGNER Dampf- und Eisenbahntechnik 91589 Aurach Erlenweg 3 Tel. 09804-1745 Fax 09804-1781...
- Seite 18 Bei einer Maschine, die förmlich lebt, gehört dies zum Alltag. Will man das nicht in Kauf nehmen, muss man Alltag. Will man das nicht in Kauf nehmen, muss man elektrische Lokomotiven fahren. elektrische Lokomotiven fahren. www.regner-dampftechnik.de 91589 Aurach Erlenweg3 Tel. 09804-1745 Fax 09804-1781...
