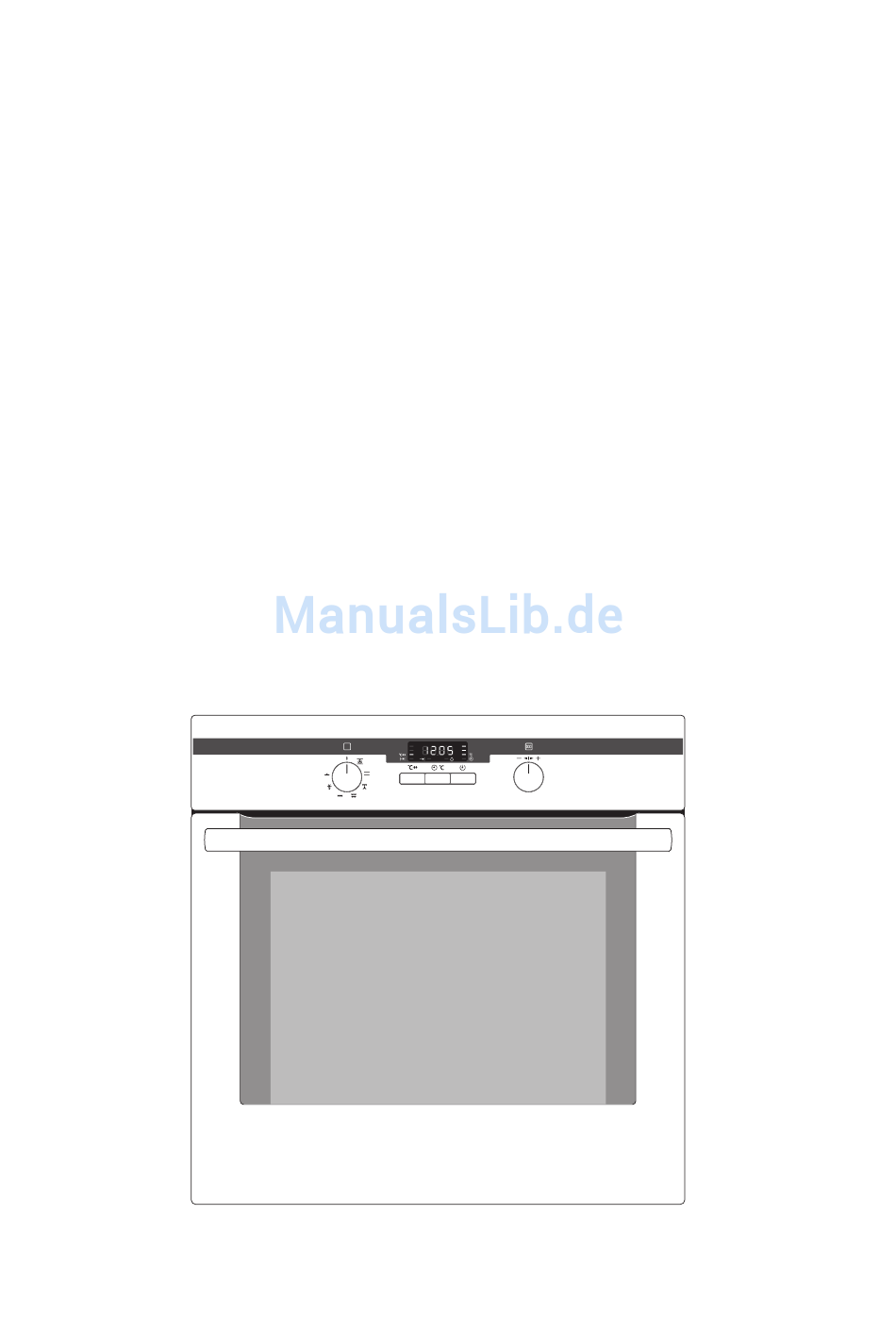

- Seite 1 COMPETENCE B5701-4 Elektro-Einbaubackofen Gebrauchsanweisung...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch und bewah- ren Sie sie zum späteren Nachschlagen auf. Geben Sie diese Gebrauchsanweisung an eventuelle Nachbesitzer des Gerätes weiter. Folgende Symbole werden im Text verwendet: Sicherheitshinweise Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen. Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Gebrauchsanweisung ........Sicherheitshinweise . - Seite 4 Reinigung und Pflege ......... . . 41 Gerät von außen .
-
Seite 5: Gebrauchsanweisung
Gebrauchsanweisung 1 Sicherheitshinweise Dieses Gerät entspricht den folgenden EG-Richtlinien: – 73/23/EWG vom 19.02.1973 Niederspannungs-Richtlinie – 89/336/EWG vom 03.05.1989 EMV-Richtlinie einschließlich Änderungs-Richtlinie 92/31/EWG – 93/68/EWG vom 22.07.1993 CE-Kennzeichnungs-Richtlinie Elektrische Sicherheit • Das Gerät darf nur durch einen konzessionierten Fachmann ange- schlossen werden. •... -
Seite 6: So Vermeiden Sie Schäden Am Gerät
Acrylamidhinweis Nach neuesten wissenschaftlichen Erkenntnissen kann eine intensive Bräunung der Lebensmittel, speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid verursachen. Daher em- pfehlen wir, möglichst bei niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen. So vermeiden Sie Schäden am Gerät •... -
Seite 7: Entsorgung
Entsorgung Verpackungsmaterial Die Verpackungsmaterialien sind umweltverträglich und wiederver- wertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc. Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kenn- zeichnung bei den kommunalen Entsorgungsstellen in den dafür vorge- sehenen Sammelbehältern. Altgerät Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behan- deln ist, sondern an einem Sammelpunkt für das Recycling von elektri- schen und elektronischen Geräten abgegeben werden muss. -
Seite 8: Gerätebeschreibung
Gerätebeschreibung Gesamtansicht Bedienblende Türgriff Vollglastür Bedienblende Betriebs-Kontrolllampe Betriebs-Kontrolllampe Temperatur-/Zeit-Anzeige Backofen-Funktionen Temperatur-/Zeit-Wahl Funktions-Tasten... -
Seite 9: Ausstattung Backofen
Ausstattung Backofen Oberhitze und Grillheizkörper Backofenbeleuchtung Einsatzebenen Fettfilter Rückwandheizkörper Ventilator Unterhitze Einschubgitter, herausnehmbar Zubehör Backofen Rost Für Geschirr, Kuchenformen, Braten und Grillstücke. Backblech Für Kuchen und Plätzchen. Fettpfanne Zum Backen und Braten bzw. als Auffangblech für Fett. -
Seite 10: Vor Dem Ersten Gebrauch
Vor dem ersten Gebrauch Tageszeit einstellen und ändern Der Backofen funktioniert nur mit eingestellter Zeit. Nach dem elektrischen Anschluss oder einem Stromausfall blinkt die Funktionsleuchte Tageszeit auto- matisch. 1. Zum Ändern einer bereits einge- stellten Tageszeit Taste Auswahl so oft drücken, bis die Funktions- leuchte Tageszeit blinkt. -
Seite 11: Erstes Reinigen
Erstes Reinigen Bevor Sie den Backofen das erste Mal benutzen, sollten Sie ihn reinigen. Achtung: Benutzen Sie keine scharfen, scheuernden Reinigungsmittel! Die Oberfläche könnte beschädigt werden. Verwenden Sie bei Metallfronten handelsübliche Pflegemittel. 1. Backofentür öffnen. Die Beleuchtung im Backofen ist eingeschaltet. 2. -
Seite 12: Bedienen Des Backofens
Bedienen des Backofens Der Backofen ist mit versenkbaren Schaltern für Backofen- Funktionen und Temperatur-Wahl ausgestattet. Zur Benutzung den entsprechenden Schalter drücken. Der Schalter steht dann heraus. Backofen ein- und ausschalten Betriebs-Kontrolllampe Temperatur-/Zeit- Betriebs-Kontrolllampe Anzeige Heiz-Anzeige Schnellheizen Taste Auswahl Taste Schnellheizen Backofen-Funktionen Anzeigenwechsel Temperatur-/Zeit-Wahl... -
Seite 13: Backofen Einschalten
Backofen einschalten Den Schalter Backofen-Funktionen auf die gewünschte Funktion dre- hen. Die Betriebs-Kontrolllampe leuchtet. Die Temperatur-Anzeige zeigt die Vorschlagstemperatur für die gewählte Backofen-Funktion. Der Backofen beginnt zu heizen. Ist die eingestellte Temperatur er- reicht, ertönt ein Signal. Backofentemperatur ändern Mit dem Schalter die Tempe- ratur nach oben oder unten verän- dern. - Seite 14 Heiz-Anzeige Anzeige Aufheizen Nach dem Einschalten der Back- ofen-Funktion zeigen die langsam nacheinander aufleuchtenden Bal- ken an, wie weit der Backofen be- reits aufgeheizt ist. Anzeige Schnellheizen Nach dem Einschalten der Funktion Schnellheizen zeigen die nacheinander aufblinkenden Bal- ken an, dass Schnellheizen in Be- trieb ist.
-
Seite 15: Schnellheizen
Schnellheizen Nach Anwählen einer Backofen-Funktion kann durch die Zusatz- funktion Schnellheizen der leere Backofen in relativ kurzer Zeit vorgeheizt werden. Achtung: Gargut bitte erst in den Backofen legen, wenn Schnellheizen beendet ist und der Backofen in der gewünschten Funktion arbeitet. 1. -
Seite 16: Backofen-Funktionen
Backofen-Funktionen Für den Backofen stehen Ihnen folgende Funktionen zur Verfügung: Heizelement/ Backofen-Funktion Anwendung Ventilator Profi-Heißluft Zum Backen auf bis zu drei Ebe- Oberhitze, nen gleichzeitig. Unterhitze, Die Backofentemperaturen Rückwandheiz- 20-40 °C niedriger einstellen als körper, Ventilator bei Ober-/Unterhitze. Ober-/Unterhitze Zum Backen und Braten auf Oberhitze, einer Ebene. -
Seite 17: Rost, Backblech Und Fettpfanne Einsetzen
Rost, Backblech und Fettpfanne einsetzen Auszugsicherung und Kippsicherheit Zur Auszugsicherung haben alle Einschubteile am rechten und linken Rand eine kleine Auswölbung nach unten. Einschubteile immer so einsetzen, dass diese Auswölbung im Backraum hinten liegt. Diese Auswölbung ist auch wichtig für die Kippsicherheit der Einschubteile. -
Seite 18: Fettfilter Einsetzen/Herausnehmen
Fettfilter einsetzen/herausnehmen Den Fettfilter nur beim Braten einsetzen, um den Rückwandheiz- körper vor Fettspritzern zu schüt- zen. Fettfilter einsetzen Fettfilter am Griff fassen und die beiden Halterungen von oben nach unten in die Öffnung an der Backofenrückwand (Ven- tilatoröffnung) einsetzen. Fettfilter herausnehmen Fettfilter am Griff fassen und nach oben aushängen. -
Seite 19: Uhr-Funktionen
Uhr-Funktionen Temperatur-/Zeit-Anzeige Uhr-Funktions-Leuchten Taste Auswahl Anzeigenwechsel Dauer Zum Einstellen, wie lange der Backofen in Betrieb sein soll. Ende Zum Einstellen, wann sich der Backofen wieder ausschalten soll. Kurzzeit Zum Einstellen einer Kurzzeit. Nach Ablauf ertönt ein Signal. Diese Funktion ist ohne Auswirkung auf den Backofenbetrieb. Tageszeit Zum Einstellen, Ändern oder Abfragen der Tageszeit (siehe Kapitel Vor dem ersten Gebrauch). - Seite 20 Hinweise zu den Uhr-Funktionen • Nach dem Auswählen einer Uhr-Funktion blinkt die dazugehörige Funktionsleuchte ca. 5 Sekunden. Während dieser Zeit können mit dem Schalter die gewünschten Zeiten eingestellt oder verän- dert werden. • Nach dem Einstellen der gewünschten Zeit blinkt die Funktionsleuch- te nochmals ca.
- Seite 21 Kurzzeit 1. Taste Auswahl so oft drücken, bis die Funktionsleuchte Kurzzeit blinkt. 2. Mit dem Schalter die ge- wünschte Kurzzeit einstellen (max. 99.00 Minuten). Die Funktionsleuchte Kurzzeit leuchet. Wenn 90% der eingestellten Zeit abgelaufen ist, ertönt ein Signal. Wenn die eingestellte Zeit abgelau- fen ist, blinken „0.00“...
- Seite 22 Dauer 1. Backofen-Funktion und Temperatur wählen. 2. Taste Auswahl so oft drücken, bis die Funktionsleuchte Dauer blinkt. 3. Mit dem Schalter die ge- wünschte Gardauer einstellen (max. 09.59 Stunden). Die Funktionsleuchte Dauer leuchtet und der Backofen ist sofort Wenn die eingestellte Zeit abgelau- fen ist, blinken „0.00“...
- Seite 23 Ende 1. Backofen-Funktion und Temperatur wählen. 2. Taste Auswahl so oft drücken, bis die Funktionsleuchte Ende blinkt. 3. Mit dem Schalter die ge- wünschte Abschaltzeit einstellen. Die Funktionsleuchte Ende leuchtet und der Backofen ist sofort Wenn die eingestellte Zeit abgelau- fen ist, blinken „0.00“...
- Seite 24 Dauer und Ende kombiniert Dauer und Ende können gleichzeitig verwendet werden, wenn der Backofen zu einem späteren Zeitpunkt automatisch ein- und ausge- schaltet werden soll. 1. Backofen-Funktion und Temperatur wählen. 2. Mit der Funktion Dauer die Zeit einstellen, die das Gericht zum Ga- ren benötigt, hier 1 Stunde.
-
Seite 25: Weitere Funktionen
Weitere Funktionen Anzeigenabschaltung Durch das Ausschalten der Zeitanzeige können Sie Energie einsparen. Zeitanzeige ausschalten 1. Schalter nach rechts drehen und halten. 2. Zusätzlich Taste Auswahl drü- cken, bis die Anzeige dunkel wird. Sobald das Gerät wieder in Betrieb genommen wird, schaltet sich die Anzeige automatisch ein. -
Seite 26: Kindersicherung Des Backofens
Kindersicherung des Backofens Der Backofen ist mit einer Kindersicherung ausgestattet. Sobald die Kindersicherung eingeschaltet ist, kann der Backofen nicht in Betrieb genommen werden. Um die Kindersicherung einschalten zu können, darf keine Backofen- Funktion gewählt sein. Kindersicherung einschalten 1. Schalter nach links drehen und halten. -
Seite 27: Anwendungen, Tabellen Und Tipps
Anwendungen, Tabellen und Tipps Backen Backofen-Funktion: Profi-Heißluft oder Ober-/Unterhitze Backformen • Für Ober-/Unterhitze eignen sich Formen aus dunklem Metall und beschichtete Formen. • Für Profi-Heißluft sind auch helle Metallformen geeignet. Einsatzebenen • Backen mit Ober-/Unterhitze ist auf einer Ebene möglich. •... - Seite 28 Allgemeine Hinweise • Blech mit der Abschrägung nach vorne einsetzen! • Sie können mit Ober-/Unterhitze oder Profi-Heißluft auch zwei Formen gleichzeitig nebeneinander auf dem Rost backen. Die Back- zeit verlängert sich nur unwesentlich. Bei Verwendung von Tiefkühlkost können sich beim Garvorgang die eingesetzten Bleche verziehen.
-
Seite 29: Backtabelle
Backtabelle Backen auf einer Einsatzebene Art des Einsatz- Temperatur Zeit Backofenfunktion Gebäcks ebene °C Std.: Min. Gebäck in Formen Napf- oder Rodonkuchen Profi-Heißluft 150-160 0:50-1:10 Sandkuchen/ Profi-Heißluft 140-160 1:10-1:30 Königskuchen Biskuittorte Profi-Heißluft 0:25-0:40 Biskuittorte Ober-/Unterhitze 0:25-0:40 Tortenboden Mürbeteig Profi-Heißluft 170-180 0:10-0:25 Tortenboden Rührteig Profi-Heißluft... - Seite 30 Art des Einsatz- Temperatur Zeit Backofenfunktion Gebäcks ebene °C Std.: Min. Obstkuchen auf Mürbe- Profi-Heißluft 160-170 0:40-1:20 teig Blechkuchen mit emp- Ober-/Unterhitze 160-180 0:40-1:20 findlichen Belägen (z. B. Quark, Sahne, Bienen- stich) Pizza (mit viel Belag) Profi-Heißluft 180-200 0:30-1:00 Pizza (dünn) Profi-Heißluft 200-220 0:10-0:25...
- Seite 31 Backen auf mehreren Einsatzebenen Profi- Profi- Heißluft Heißluft Tempera- Zeit Art des Gebäcks tur ºC Std.: Min. Einsatzebene von unten 2 Ebenen 3 Ebenen Gebäck auf Backblechen Windbeutel/Eclairs 1 / 4 160-180 0:35-0:60 Streuselkuchen, trocken 1 / 3 140-160 0:30-0:60 Kleingebäck Mürbeteigplätzchen 1 / 3...
-
Seite 32: Tipps Zum Backen
Tipps zum Backen Backergebnis Mögliche Ursache Abhilfe Der Kuchen ist unten Falsche Einschubhöhe Kuchen tiefer einschieben zu hell Der Kuchen fällt zu- Zu hohe Backtemperatur Backtemperatur etwas nied- sammen (wird klit- riger einstellen schig, spundig, Zu kurze Backzeit Backzeit verlängern Wasserstreifen) Backzeiten können nicht durch eine höhere Back-... -
Seite 33: Tabelle Aufläufe Und Überbackenes
Tabelle Aufläufe und Überbackenes Einsatz- Temperatur Zeit Gericht Backofen-Funktion ebene °C Std.: Min. Nudelauflauf Ober-/Unterhitze 180-200 0:45-1:00 Lasagne Ober-/Unterhitze 180-200 0:25-0:40 Überbackenes Infrabraten 160-170 0:15-0:30 Gemüse Überbackene Infrabraten 160-170 0:15-0:30 Baguettes Süße Aufläufe Ober-/Unterhitze 180-200 0:40-0:60 Fischaufläufe Ober-/Unterhitze 180-200 0:30-1:00 Gefülltes Gemüse Infrabraten 160-170... -
Seite 34: Braten
Braten Backofen-Funktion: Ober-/Unterhitze oder Infrabraten Beim Braten Fettfilter einsetzen! Bratgeschirr • Zum Braten ist jedes hitzebeständige Geschirr geeignet (Herstelleran- gaben beachten!). • Große Braten können Sie direkt im Auffangblech oder auf dem Rost mit untergesetztem Auffangblech braten. • Alle mageren Fleischarten empfehlen wir im Bratentopf mit Deckel zu braten. -
Seite 35: Brattabelle
Brattabelle Tempe- Einsatz- Zeit Fleischart Menge Backofenfunktion ratur ebene Std.: Min. °C Rindfleisch Ober-/ Schmorbraten 1-1,5 kg 200-250 2:00-2:30 Unterhitze Roastbeef oder je cm Filet Höhe je cm 190- - innen rot Infrabraten 0:05-0:06 Höhe je cm - innen rosa Infrabraten 180-190 0:06-0:08 Höhe... - Seite 36 Tempe- Einsatz- Zeit Fleischart Menge Backofenfunktion ratur ebene Std.: Min. °C Geflügel je 200- Geflügelteile Infrabraten 200-220 0:35-0:50 250g je 400- Hähnchenhälfte Infrabraten 190-210 0:35-0:50 500g Hähnchen, 1-1,5 kg Infrabraten 190-210 0:45-1:15 Poularde Ente 1,5-2 kg Infrabraten 180-200 1:15-1:45 Gans 3,5-5 kg Infrabraten 160-180 2:30-3:30...
-
Seite 37: Flächengrillen
Flächengrillen Backofen-Funktion: Grill oder Großflächengrill maximaler Temperatureinstellung Achtung: Grillen immer bei geschlossener Backofentür. Den leeren Backofen mit den Grill-Funktionen immer 5 Minuten vor- heizen! • Zum Grillen Rost und Auffangblech gemeinsam benutzen. • Die Grillzeiten sind Richtwerte. • Grillen eignet sich besonders für flache Fleisch- und Fischstücke. Grilltabelle Grillzeit Grillgut... -
Seite 38: Auftauen
Auftauen Backofen-Funktion: Auftauen (ohne Temperatureinstellung) • Ausgepackte Speisen auf einem Teller auf den Rost stellen. • Zum Abdecken keine Teller oder Schüsseln verwenden, da diese die Auftauzeit erheblich verlängern. • Zum Auftauen den Rost in die 1. Ebene von unten einsetzen. Auftautabelle Auftauzeit Nachtau-... -
Seite 39: Dörren
Dörren Backofen-Funktion: Profi-Heißluft • Verwenden Sie mit Butterbrot- oder Backpapier belegte Roste. • Sie erzielen ein besseres Ergebnis, wenn Sie nach halber Dörrzeit den Backofen ausschalten, öffnen und am besten über Nacht auskühlen lassen. • Danach Dörrgut fertig dörren. Einsatzebene Temperatur in Zeit in Stunden Dörrgut... -
Seite 40: Einkochen
Einkochen Backofen-Funktion: Unterhitze • Zum Einkochen nur handelsübliche Gläser gleicher Größe verwenden. • Gläser mit Twist-Off- oder Bajonettverschluss und Metalldosen sind ungeeignet. • Zum Einkochen die 1. Einsatzebene von unten verwenden. • Verwenden Sie zum Einkochen das Blech. Darauf haben bis zu sechs Gläser mit je einem Liter Inhalt Platz. -
Seite 41: Reinigung Und Pflege
Reinigung und Pflege Warnung: Zur Reinigung muss das Gerät ausgeschaltet und abgekühlt sein. Warnung: Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Sicherheitsgründen verboten! Achtung: Verwenden Sie keine Scheuermittel, scharfen Reini- gungsmittel oder scheuernden Gegenstände. Gerät von außen •... -
Seite 42: Einschubgitter
Einschubgitter Zur Reinigung der Seitenwände lassen sich die Einschubgitter auf der linken und rechten Seite im Backofen abnehmen. Einschubgitter abnehmen Gitter zuerst vorne von der Back- ofenwand wegziehen (1) und dann hinten aushängen (2). Einschubgitter einsetzen Wichtig! Die abgerundeten Enden der Führungsstäbe müssen nach vorne weisen! Zum Einbau Gitter zuerst hinten... -
Seite 43: Backofenbeleuchtung
Backofenbeleuchtung Warnung: Stromschlaggefahr! Vor dem Austausch der Backofenlampe: – Backofen ausschalten! – Sicherungen am Sicherungskasten herausdrehen bzw. ausschalten. Zum Schutz der Backofenlampe und der Glasabdeckung ein Tuch auf den Boden des Backofens legen. Backofenlampe austauschen/ Glasabdeckung reinigen 1. Glasabdeckung durch Drehen nach links abnehmen und reinigen. -
Seite 44: Backofendecke
Backofendecke Zur leichteren Reinigung der Backofendecke kann der obere Heizkörper abgeklappt werden. Heizkörper abklappen Warnung: Heizkörper nur abklap- pen, wenn der Backofen ausge- schaltet ist und keine Verbrennungsgefahr mehr besteht! 1. Seitliche Einschubgitter abnehmen. 2. Den Heizkörper vorne anfassen und über die Prägung an der Backofen- innenwand hinaus nach vorne zie- hen. -
Seite 45: Backofen-Tür
Backofen-Tür Zum leichteren Reinigen des Backofeninnenraums lässt sich die Back- ofen-Tür Ihres Gerätes aushängen. Backofen-Tür aushängen 1. Backofen-Tür vollständig öffnen. 2. Klemmhebel(A) an beiden Tür- scharnieren ganz aufklappen. 3. Backofen-Tür bis zur ersten Rast- stellung schließen (ca. 45°). 4. Backofen-Tür mit beiden Händen seitlich anfassen und vom Backofen schräg nach oben wegziehen (Vor- sicht: Schwer!). - Seite 46 Backofen-Tür einhängen 1. Backofen-Tür von der Griffseite her mit beiden Händen seitlich anfassen und unter einem Winkel von ca. 45° halten. Die Aussparungen an der Unterseite der Backofen-Tür auf die Scharniere am Backofen setzen. Die Tür bis zum Anschlag nach un- ten gleiten lassen.
-
Seite 47: Backofen-Türglas
Backofen-Türglas Die Backofen-Tür ist mit drei hintereinander angebrachten Glasschei- ben ausgestattet. Die inneren Scheiben sind zur Reinigung abnehmbar. Achtung! Bei Gewalteinwirkung, vor allem auf die Kanten der Front- scheibe, kann das Glas brechen. Türgläser ausbauen 1. Backofen-Tür vollständig öffnen. 2. Klemmhebel(A) an beiden Tür- scharnieren ganz aufklappen. - Seite 48 5. Türgläser nacheinander am oberen Rand anfassen und aus der Führung nach oben wegziehen. Türgläser reinigen Die Türgläser gründlich mit Spülmittellauge reinigen. Danach sorgfältig abtrocknen. Türgläser einsetzen 1. Türgläser nacheinander schräg von oben in das Türprofil an der Tür- unterkante einführen und absenken. Zuerst die kleinere Scheibe, dann die größere Scheibe einsetzen.
- Seite 49 An der offenen Seite der Türabdeckung(B) befindet sich eine Führungsschiene(C). Diese muss zwischen der äußeren Türscheibe und dem Führungswinkel(D) einge- schoben werden. Der Klippverschluss(E) muss einge- rastet sein. 3. Backofen-Tür vollständig öffnen. 4. Klemmhebel(A) an beiden Türschar- nieren in die ursprüngliche Position zurückklappen.
-
Seite 50: Was Tun, Wenn
Was tun, wenn … Problem Mögliche Ursache Abhilfe Der Backofen heizt Der Backofen ist nicht ein- Backofen einschalten. nicht auf. geschaltet. Die Tageszeit ist nicht ein- Tageszeit einstellen. gestellt. Die erforderlichen Einstel- Einstellungen nachprüfen. lungen sind nicht erfolgt. Sicherheitsabschaltung des Siehe Backofens hat ausgelöst. -
Seite 51: Service
Wenn Sie einmal unsere Hilfe benötigen, erreichen Sie uns in Deutsch- land wie folgt: Bei Fragen zu Bedienung oder Ausstattung Ihres Gerätes Wenden Sie sich an den AEG-Direct Info Service: Telefon: 0180 555 4 555 (0,12 Euro/Min)** Internet: www.aeg-electrolux.de E-Mail: aeg-hausgeraete.kundenservice@aeg-hausgeraete.de Bei technischen Störungen... -
Seite 52: Änderungen Vorbehalten
Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und Rasenmäher) mit einem Wert von rund 14 Mrd. USD. AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg http://www.aeg-electrolux.de © Copyright by AEG 822 927 044-A-280905-02 Änderungen vorbehalten...
