So aktivieren Sie die Spannungsversorgung über Pin 9:
1. Öffnen Sie das Kunststoffgehäuse des PCAN-AU5790, indem Sie auf beiden Seiten
jeweils oben und unten die Verschlusszungen, zum Beispiel mit einem flachen
Schraubendreher, vorsichtig aufhebeln.
2. Auf der Unterseite der Platine verbindet auf dem Lötfeld JP1 ein 0-Ohm-
Widerstand die unteren beiden Lötpunkte. Löten Sie den Widerstand um, so dass
er die oberen beiden Lötpunkte miteinander verbindet. Alternativ können Sie den
Widerstand entfernen und die Lötpunkte mit einer Lötbrücke verbinden.
Spannungsversorgung über
Verbundene Lötpunkte auf JP1
3. Stecken Sie die beiden Gehäuseteile auf dem Buskonverter zusammen. Achten
Sie dabei wegen der LEDs und dem Schalter auf die korrekte Position.
2.1.3 Terminierung High-Speed-CAN
Die High-Speed-CAN-Leitungen CAN_L und CAN_H sind im Buskonverter mit einem
120-Ohm-Widerstand terminiert. Diese Terminierung ist nicht veränderbar.
2 Anschlüsse
PCAN-AU5790
Benutzerhandbuch 3.0.0

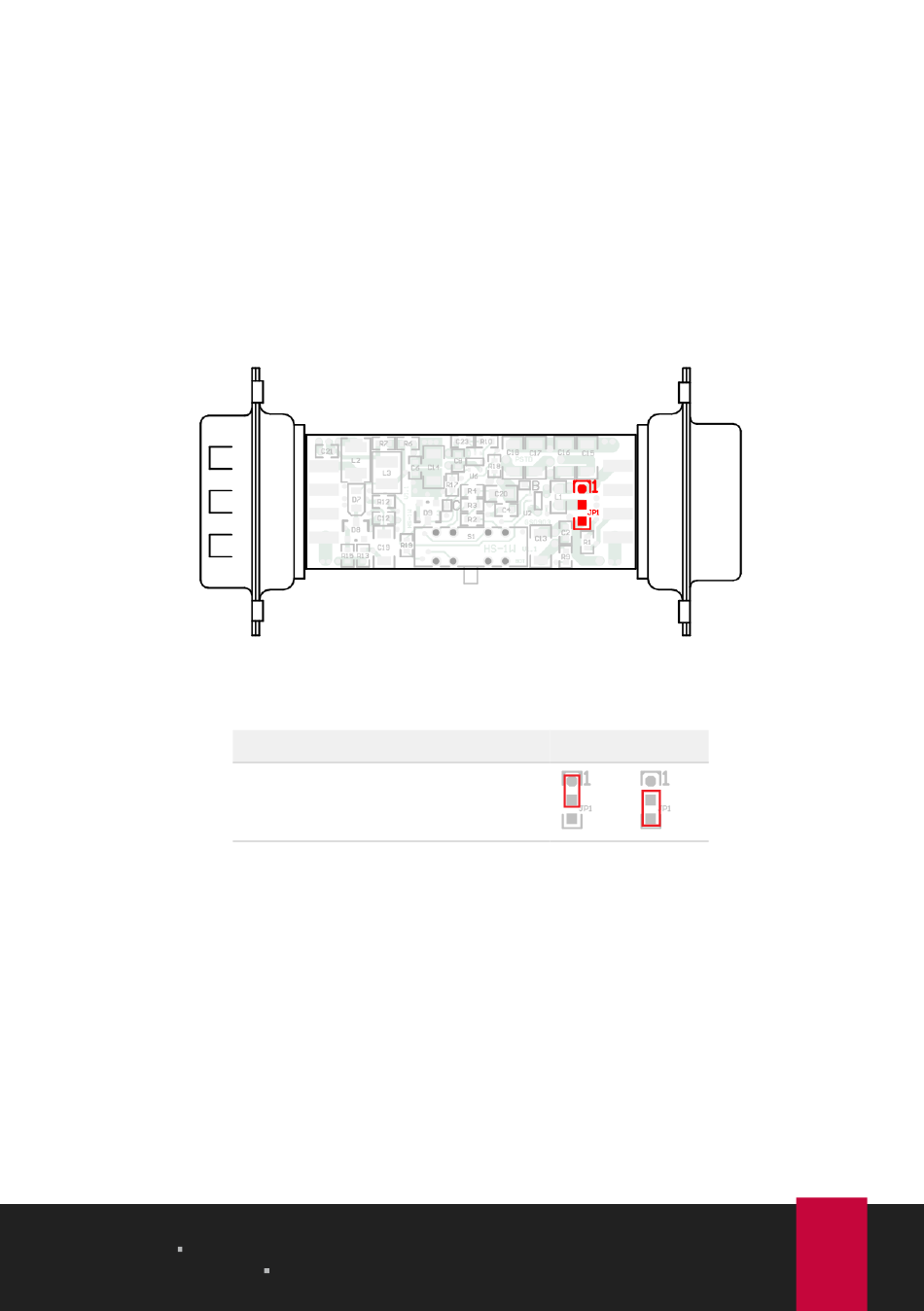

Position des Lötfeldes JP1
auf der Unterseite des geöffneten PCAN-AU5790
© 2024 PEAK-System Technik GmbH
Pin 1
Pin 9
8
