Verdrahtung
4.2 Anschluss mit Kabelverlängerung
Für eine Verlängerung des Sensorkabels ist der Anschluss über eine Verbindungsdose RM (--> Zubehör)
notwendig. Die Verlängerung zum Messumformer erfolgt über das Spezial-Messkabel CYK81.
Die maximale Kabellänge beträgt 100 m (328 ft).
1

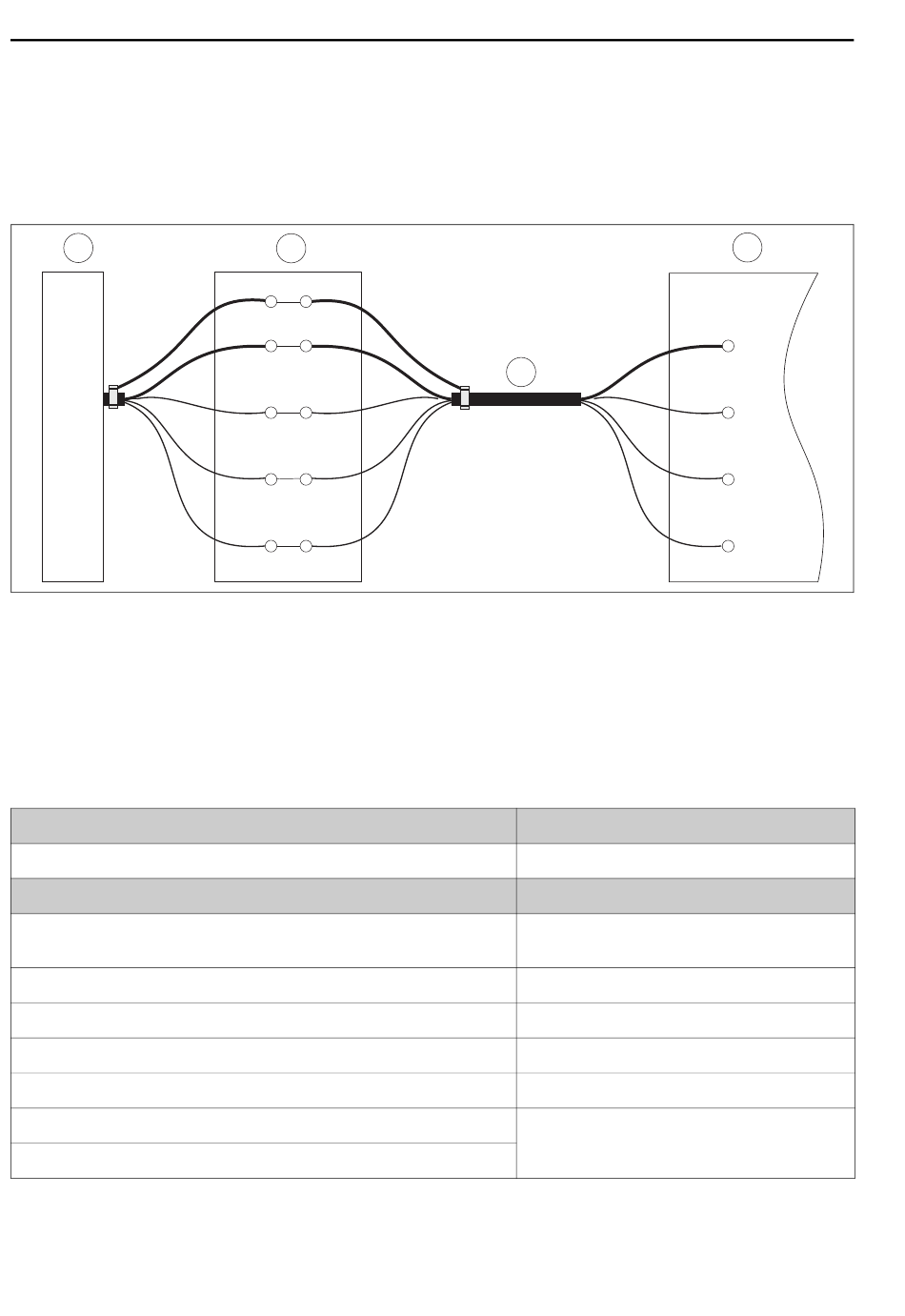

Abb. 5: Anschlussplan mit Verbindungsdose RM
1 Sensor
2 Verbindungsdose
3 Verlängerungskabel
4 Messumformer
4.3 Anschlusskontrolle
Gerätezustand und -spezifikationen
Sind Sensor, Armatur, Verbindungsdose oder Kabel äußerlich unbeschädigt?
Elektrischer Anschluss
Stimmt die Versorgungsspannung des Messumformers mit den Angaben des
Typenschildes überein?
Sind die montierten Kabel zugentlastet und nicht verdrillt?
Ist die Kabeltypenführung bauseitig einwandfrei getrennt?
Sind Hilfsenergie und Signalleitungen korrekt angeschlossen?
Sind alle Schraubklemmen angezogen?
Sind alle Kabeleinführungen montiert, fest angezogen und dicht?
Sind alle Kabeleinführungen nach unten oder seitlich montiert?
12
2
GY GY
BN BN
WH WH
GN GN
YE YE
3
Hinweise
Sichtkontrolle
Hinweise
24 V AC/DC/100 ... 230 V AC
Leistungskabel / Schwachstromkabel
Anschlussplan CM44x verwenden
Bei seitlichen Kabeleinführungen: Kabelschleifen
nach unten, damit Wasser abtropfen kann.
4
BN
187
WH
188
GN
197
YE
198
