x-net Set de montare WMZ 1" AG x 3/4" IG Orizontal
Este permisă montarea şi operarea exclusiv de către personal de specialitate instruit! Cuplu de
strângere 35 – 45 Nm. Toate racordurile trebuie verificate şi strânse înainte de umplere!
~ 256 mm
3
2

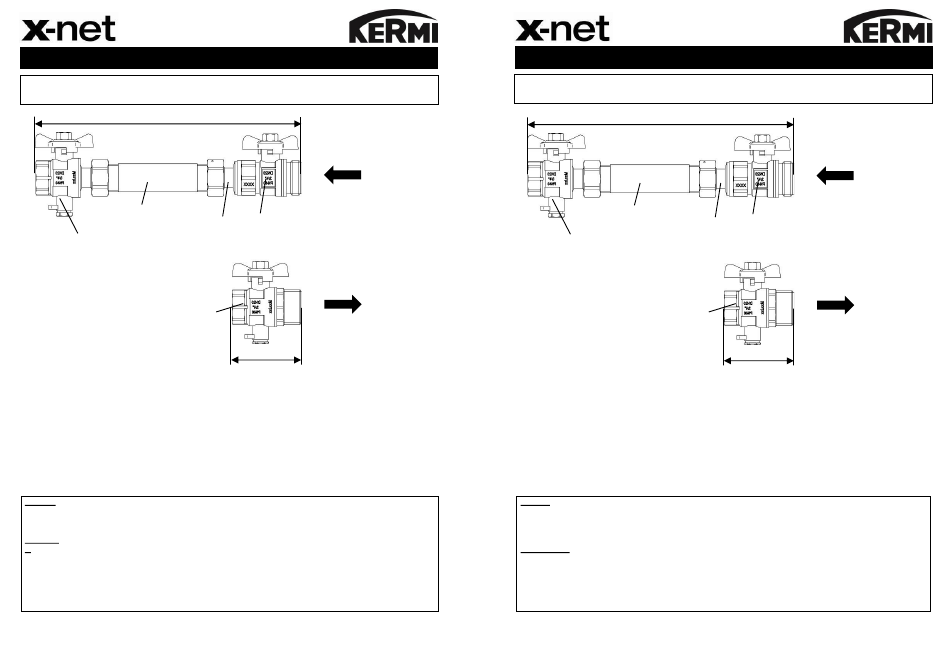

1. Robinet cu bilă 3/4"IG x 3/4"AG cu racord pentru traductor de imersie M10 x 1 (cu etanşare
Tur:
plană)
2. Robinet cu bilă 3/4"IG x 1" piuliţă olandeză cu racord pentru traductor de imersie
Retur:
M10 x 1 (cu etanşare plană)
3. Niplu de ţeavă 3/4"AG x 110 mm nichelat (cu etanşare plană)
4. Robinet 3/4"AG x 3/4"piuliţă olandeză
5. Robinet cu bilă 3/4"IG x 1"AG (cu etanşare plană)
Atenție:
Pericol de provocare a arsurilor la contactul cu suprafețele și din cauza apei scurse (instalația se află
sub presiune). Toate conexiunile trebuie verificate în privința etanșeității înainte de funcționare.
Indicații:
Racord de retur cu țeavă de distanțare pentru faza de execuție. Adecvat pentru montarea unui contor de energie
termică cu o lungime constructivă de 110 mm. Robinetele cu bilă cu garnitură de etanșare pot fi strânse din nou,
dacă este necesar. Închideți robinetele cu bilă înaintea deschiderii racordului traductorului pentru imersiune
M10x1. La racordarea contorului de energie termică (nu este inclus în pachetul de livrare), respectați indicațiile
producătorului.
Instrucțiuni de instalare
Retur
5
4
Tur
1
~ 68 mm
D00002102_2
PL
x-net Zestaw mont. ciepłomierza 1"AGx3/4"IG poziomy
Montażu może dokonywać wyłącznie wykwalifikowany personel specjalistyczny! Moment dokręcania
35 – 45Nm. Przed napełnieniem wszystkie złącza muszą zostać sprawdzone i dociągnięte!
~ 256 mm
3
2
Zasilanie: 1. Zawór kulowy gwint wewn. 3/4" x gwint zewn. 3/4" z przyłączem czujnika zanurzenia
M10 x 1 (uszczelka płaska)
2. Zawór kulowy gwint wewn. 3/4" x nakrętka złączna 1" z przyłączem czujnika zanurzenia
Powrót:
M10 x 1 (uszczelka płaska)
3. Złączka rurowa gwint zewn. 3/4" x 110mm, niklowana (uszczelka płaska)
4. Złącze śrubowe gwint zewn. 3/4" x nakrętka złączna 3/4"
5. Zawór kulowy gwint wewn. 3/4" x gwint zewn. 1" (uszczelka płaska)
Uwaga:
Niebezpieczeństwo poparzenia przez kontakt z powierzchnią i wypływającą wodą (instalacja pod
ciśnieniem). Przed rozpoczęciem eksploatacji należy sprawdzić wszystkie połączenia pod kątem
szczelności.
Wskazówka:
Przyłącze powrotu z rurą dystansową, do zastosowania na etapie budowy. Nadaje się do montażu licznika
ciepła o długości 110 mm. Zawory kulowe z dławnicą, w razie potrzeby mogą zostać dociągnięte. Przed
otwarciem przyłącza czujnika zanurzenia M10 x 1 zamknąć zawór kulowy. Przy podłączaniu licznika ciepła (nie
w zakresie dostawy) należy przestrzegać wskazówek jego producenta.
Wskazówki montażowe
Powrót
5
4
Zasilanie
1
~ 68 mm
