Kermi x-net Kurzanleitung Seite 3

RU x-net Встраив. комплект тепломера 1"AGx3/4"IG
К монтажу и управлению допускается только обученный и валифицированный персонал! Момент
затяжки 35–45 Nм. Все соединения должны быть проверены и затянуты перед заполнением!
~ 256 mm
3
2

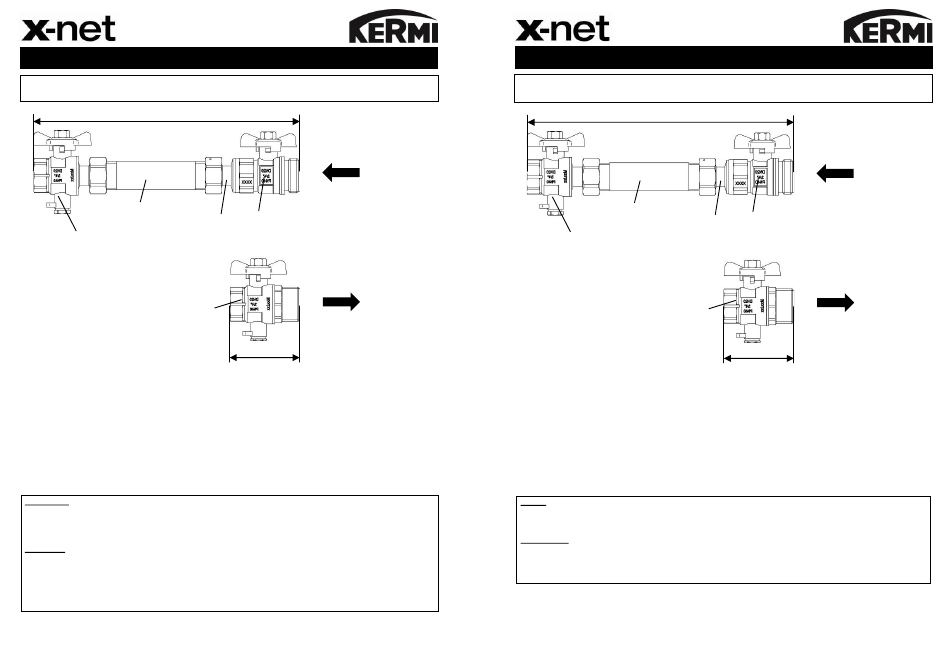

подача: 1. Шаровой кран, внутренняя резьба 3/4", наружная резьба 3/4", с подсоединением для
погружного датчика M 10x1 (плоское уплотнение)
отвод: 2. Шаровой кран, внутренняя резьба 3/4" х 1", накидная гайка, с подсоединением для
огружного датчика M10x1 (плоское уплотнение)
3. Никелированный трубный ниппель, внутренняя резьба 3/4", 110 мм, (плоское уплотнение)
4. Резьбовое соединение 3/4" x 3/4"
5. Шаровой кран, внутренняя резьба 3/4", наружная резьба 1" (плоское уплотнение)
Внимание:
Опасность получения ожога при контакте с поверхностью и утечке воды (установка работает под
давлением). Все соединения перед эксплуатацией должны проходить испытание
на герметичность.
Указания:
подключение обратного трубопровода с распорной трубкой для этапа строительства. Подходит для
установки тепломера с монтажной длиной 110 мм. Шаровые краны снабжены сальниками, при
необходимости их можно подтянуть. Перед открытием подключения погружного датчика M10x1 закройте
шаровые краны. При подсоединении тепломера (не входит в объем поставки) соблюдайте указания
изготовителя к нему.
Инструкции по монтажу
отвод
5
4
подача
1
~ 68 mm
D00002102_2
CZ x-net Sada pro měřič tepla horizontální 1" AG x 3/4" IG
Smí montovat a obsluhovat pouze kvalifikovaný personál! Utahovací moment 35–45 Nm
Všechny přípojky se musí před napuštěním zkontrolovat a utáhnout!
~ 256 mm
3
2
Přívod: 1. Kulový ventil s vnitř. závitem 3/4" x 3/4" vněj. záv. s přípojkou pro ponorné čidlo
M10 x 1 (těsněný naplocho)
Zpátečka: 2. Kulový ventil s vnitř. závitem 3/4" x 1" převl. matice s přípojkou pro ponorné čidlo
M10 x 1 (těsněný naplocho)
3. Trubková spojka 3/4" s vněj. záv. x 110 mm poniklovaná (těsněná naplocho)
4. Šroubení 3/4" s vněj. záv. x 3/4" převleč. matice
5. Kulový ventil 3/4" s vnitř. záv. x 1" vněj. záv. (těsněný naplocho)
Pozor:
Nebezpečí opaření na povrchu a při úniku vody (zařízení je pod tlakem). Před provozem je nutné
zkontrolovat těsnost všech spojů.
Upozornění:
Připojení zpátečky s distanční trubkou pro stavební fázi. Vhodné k uchycení měřiče tepla se stavební délkou
110 mm. Kulové kohouty s ucpávkou, tu lze v případě potřeby utáhnout. Před otevřením připojení ponorného
čidla M10x1 kulové kohouty uzavřete. Při připojování měřiče tepla (není součástí dodávky) dodržujte prosím
údaje výrobce.
Pokyny k montáži
Zpátečka
5
4
Přívod
1
~ 68 mm
D00002102_2
