MS4200/MS5200
Funktionsbeschreibung Steuerung
1. Visualisierung
1.1 Startbild

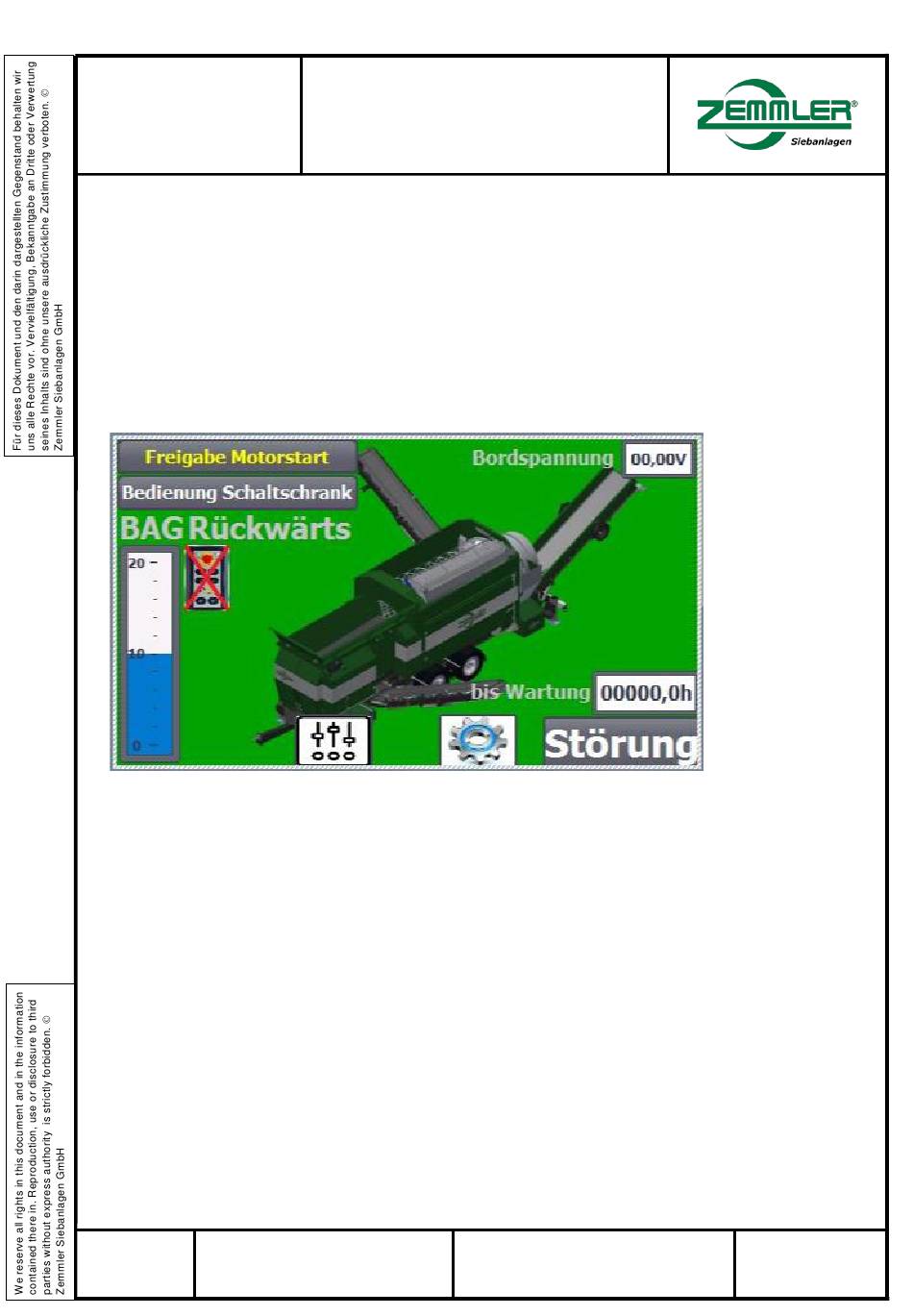

Auf dem Startbildschirm werden alle aktuellen Zustände der einzelnen Komponenten
dargestellt. Die folgenden Bilder zeigen die möglichen Anzeigen in Abhängigkeit des
Status der Maschine. Die Abbildungen sind nur statische Bilder aus der
Programmierumgebung. Daher sind nicht immer alle dargestellten Zustände und Texte
schlüssig.
Im 1. Bild wird die Maschine betriebsbereit dargestellt. Die Meldung „Freigabe
Motorstart" zeigt an, dass der Motor nicht läuft, jedoch gestartet werden kann. In
dieser Zeile werden auch alle anderen Zustände der Maschine angezeigt.
Die Meldung „Bedienung Schaltschrank" zeigt an das die Fernbedienung nicht aktiv
ist. Das Symbol daneben zeigt die gleiche Information an.
Oben recht wird die aktuelle Bordspannung angezeigt.
Die Anzeige „BAG" ist statisch und bezeichnet die darunter liegende Bargraphanzeige.
Die Bargraphanzeige zeigt die aktuell eingestellte Stufe des BAG an.
Die Anzeige „Rückwärts" erscheint nur während das BAG rückwärts angesteuert wird.
Die Anzeige unten rechts zeigt die verbleibenden Betriebsstunden bis zur nächsten
Wartung an.
