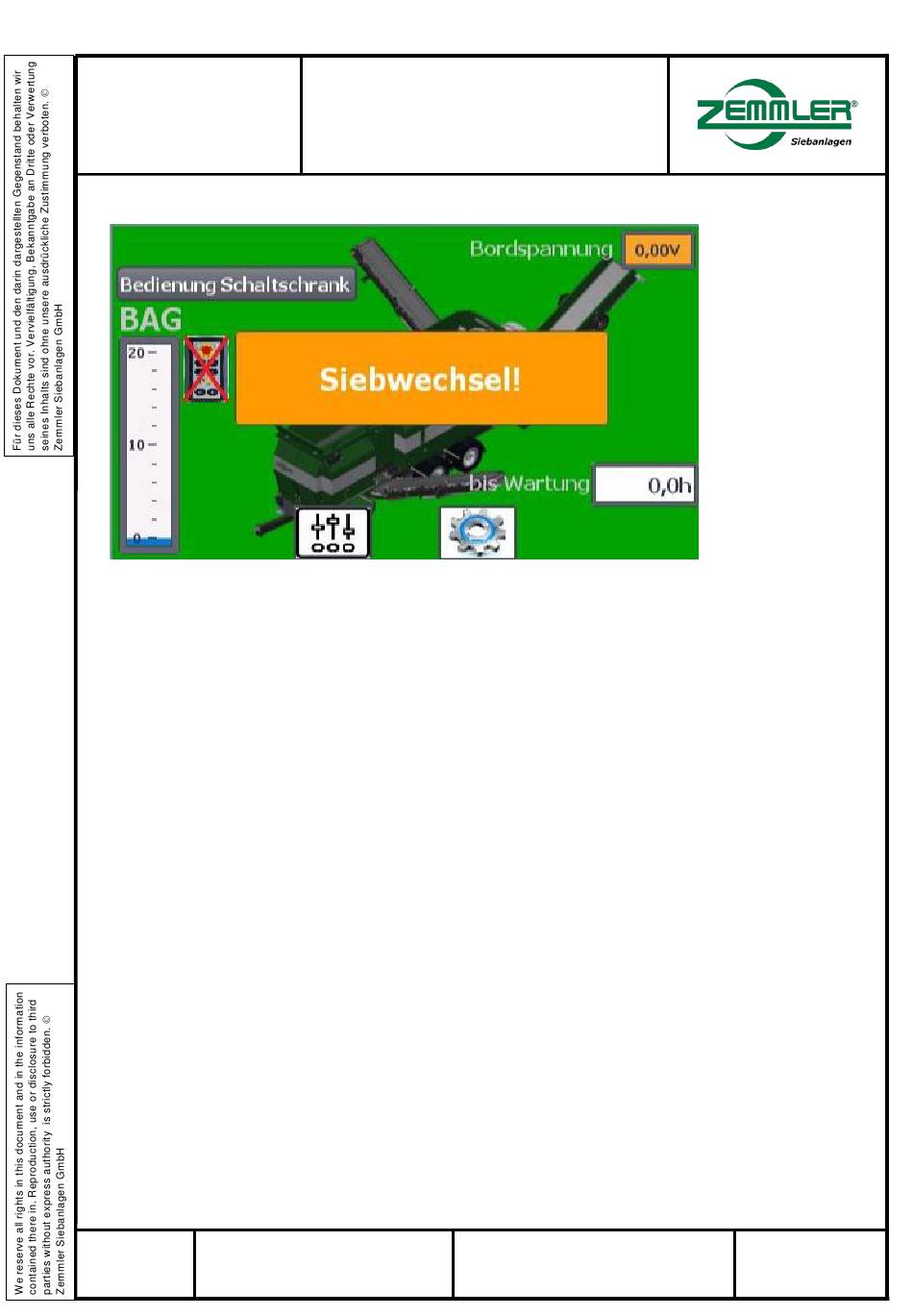

anderen Funktionen der Maschine sind deaktiviert. Das Display zeigt Siebwechsel an.
Durch Drücken der Pfeiltaste der Fernbedienung kann die Trommel langsam im
Tippbetrieb gedreht werden. Die Trommel dreht sich nur solange die Pfeiltaste
gedrückt ist.
2.14. Ansteuerung der Hydraulikventile
Die Maschine ist mit 4 verschiedenen Arten von Hydraulikventilen ausgerüstet.
1. Handhebelventile
für die Bedienung von Stützen und zum Klappen der Bänder
2. Magnetventile
für die Umschaltung der Geschwindigkeit des Raupenfahrwerks
3. PVG Ventile mit 2 Abgängen Ein/Aus
für die Ansteuerung der Bürste oder der Funktion Bänder klappen oder der
Raupen
4. PVG Ventile mit 2 Abgängen proportional
für die Ansteuerung der Bänder und der Trommel
Die elektrische Ansteuerung der Ventile erfolgt mit Bordspannung bei den Ventilen von
2. und 3. Variante.
