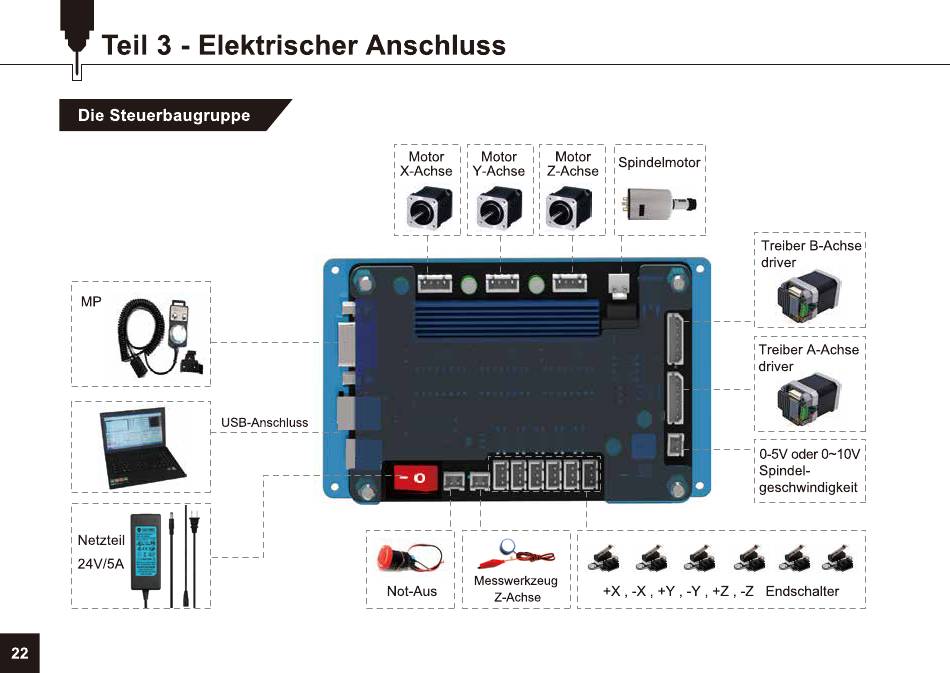

Teil 3 - Elektrischer
Die Steuerbaugruppe
Netzteil
24V/5A
22
Anschluss
X-Achse
USB-Anschluss
Not-Aus
Motor Motor Motor
Y-Achse Z-Achse
Messwerkzeug I I
Z-Achse
Spindelmotor
Treiber
driver
Treiber
I driver
o-5V
Spindel-
I geschwindigkeit
+X , -X , +Y , -Y , +Z , -Z Endschalter
B-Achse
A-Achse
oder 0-1 OV
