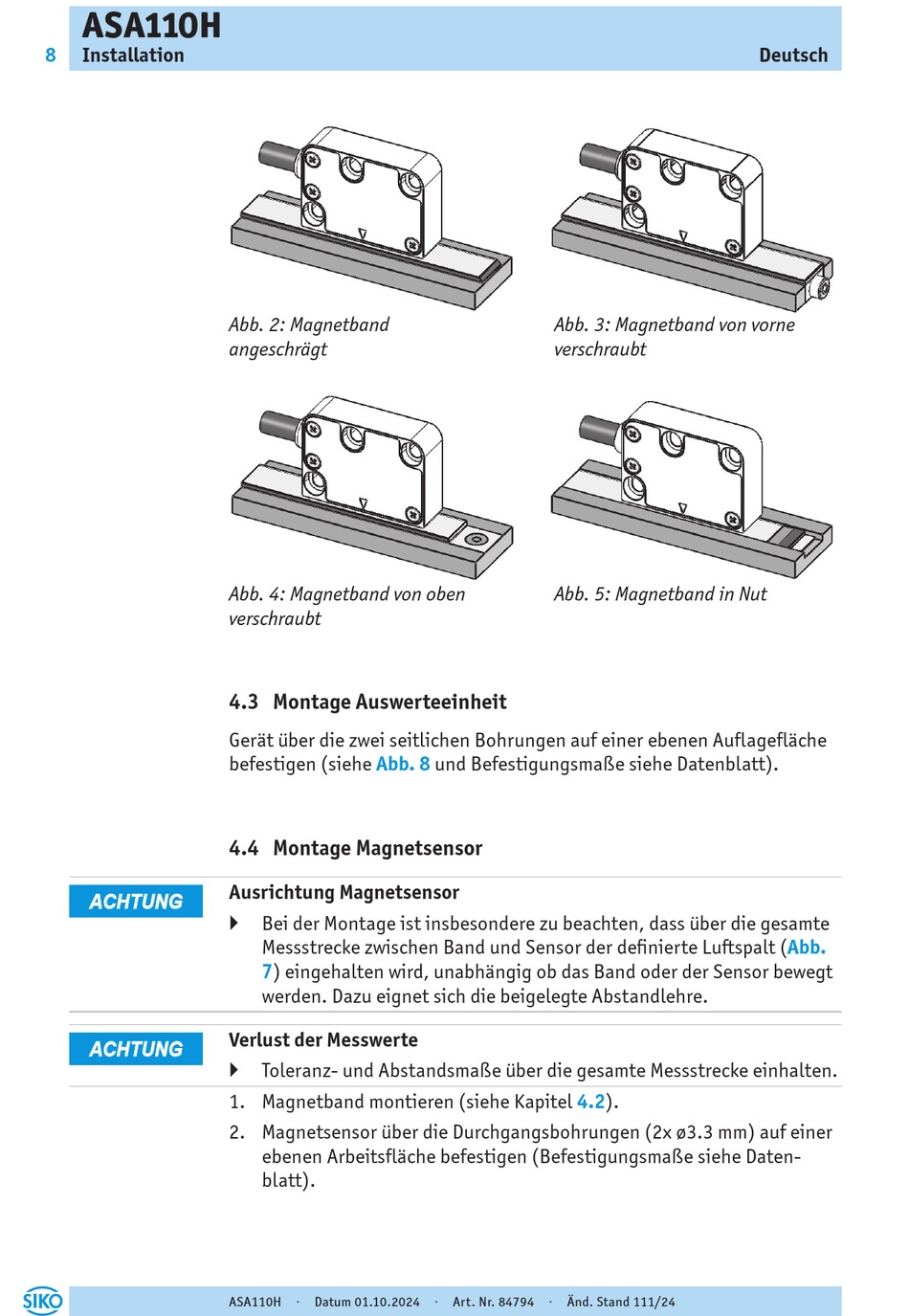

Siko ASA110H Originalmontageanleitung Seite 8

ASA110H
8 Installation
ACHTUNG
ACHTUNG
Abb. 2: Magnetband
angeschrägt
Abb. 4: Magnetband von oben
verschraubt
4.3 Montage Auswerteeinheit
Gerät über die zwei seitlichen Bohrungen auf einer ebenen Auflagefläche
Abb. 8
befestigen (siehe
4.4 Montage Magnetsensor
Ausrichtung Magnetsensor
` Bei der Montage ist insbesondere zu beachten, dass über die gesamte
Messstrecke zwischen Band und Sensor der definierte Luftspalt
7) eingehalten wird, unabhängig ob das Band oder der Sensor bewegt
werden. Dazu eignet sich die beigelegte Abstandlehre.
Verlust der Messwerte
` Toleranz- und Abstandsmaße über die gesamte Messstrecke einhalten.
1. Magnetband montieren (siehe Kapitel 4.2).
2. Magnetsensor über die Durchgangsbohrungen (2x ø3.3 mm) auf einer
ebenen Arbeitsfläche befestigen (Befestigungsmaße siehe Daten-
blatt).
ASA110H · Datum 01.10.2024 · Art. Nr. 84794 · Änd. Stand 111/24
Abb. 3: Magnetband von vorne
verschraubt
Abb. 5: Magnetband in Nut
und Befestigungsmaße siehe Datenblatt).
Deutsch
(Abb.
