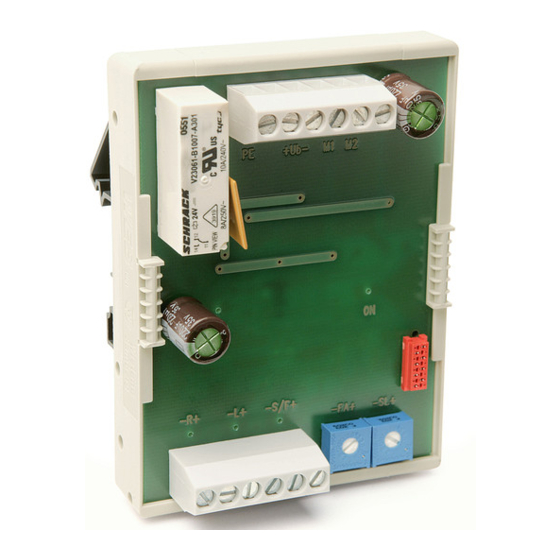

- Seite 1 MS02 Motorsteuermodul Deutsch Originalmontageanleitung Seite 2 Motor control module English Translation of the Original Installation Instructions page 10 172/19...
-
Seite 2: Inhaltsverzeichnis
2.2 Kennzeichnung von Gefahren und Hinweisen 2.3 Zielgruppe 2.4 Grundlegende Sicherheitshinweise 3 Identifikation 4 Installation 4.1 Mechanische Montage 4.2 Elektrische Installation 5 Transport, Lagerung, Wartung und Entsorgung 6 Technische Daten MS02 · Datum 03.09.2019 · Art. Nr. 82405 · Änd. Stand 172/19... -
Seite 3: Dokumentation
3. Die vorgeschriebenen Betriebs- und Installationsbedingungen sind einzuhalten. 4. Die Motorsteuerung darf nur innerhalb der technischen Daten und der angegebenen Grenzen betrieben werden (siehe Kapitel 6). MS02 · Datum 03.09.2019 · Art. Nr. 82405 · Änd. Stand 172/19... -
Seite 4: Kennzeichnung Von Gefahren Und Hinweisen
` Projektierung, Inbetriebnahme, Montage und Wartung nur durch geschultes Fachpersonal. ` Dieses Personal muss in der Lage sein, Gefahren, welche durch die mechanische, elektrische oder elektronische Ausrüstung verursacht werden können, zu erkennen. MS02 · Datum 03.09.2019 · Art. Nr. 82405 · Änd. Stand 172/19... -
Seite 5: Grundlegende Sicherheitshinweise
` Schläge auf das Gerät vermeiden. ` Funkmodul nicht selbst öffnen. ` Keinerlei Veränderung am Gerät vornehmen. Das MS02 ist zum Anbau an eine Hutschiene z. B. nach DIN EN 50022, DIN EN 50035 vorgesehen. 1. Gerät in die Schiene einhängen und aufschnappen. -
Seite 6: Elektrische Installation
Zulässige Leistungsaufnahme Die Versorgung für die Motorsteuerung ist ausreichend zu dimensionieren. ACHTUNG Die Spannungswerte sind abhängig von der Geräteausführung und sind den technischen Daten in Kapitel zu entnehmen. MS02 · Datum 03.09.2019 · Art. Nr. 82405 · Änd. Stand 172/19... - Seite 7 Litzenquerschnitt Leitungen 0.14 ... 0.5 mm². Litzenquerschnitt Leitungen Versorgung/Motor (Pin 1 ... 4) 0.75 ... 2.5 mm². Das Anschlusskabel zum Motor muss abgeschirmt sein und der Schirm ist an PE aufzulegen. MS02 · Datum 03.09.2019 · Art. Nr. 82405 · Änd. Stand 172/19...
-
Seite 8: Transport, Lagerung, Wartung Und Entsorgung
• Anschlüsse weder durch mechanische noch durch thermische Einflüsse beschädigen. • Vor Montage ist die Motorsteuerung auf Transportschäden zu untersu- chen. Beschädigte Motorsteuerungen nicht einbauen. Wartung Bei korrektem Einbau nach Kapitel ist die Motorsteuerung wartungsfrei. MS02 · Datum 03.09.2019 · Art. Nr. 82405 · Änd. Stand 172/19... -
Seite 9: Technische Daten
Statusanzeige Überstromschutz, Eingangs- zustand, Betriebsspannung PWM (Pulsweitenmodula- ~16 Hz , stufenlos, 0 … Softanlauf tion) Ausgang 100 % Umgebungsbedingungen Ergänzung Umgebungstemperatur 0 … 50 °C relative Luftfeuchtigkeit ≤95 % Betauung nicht zulässig MS02 · Datum 03.09.2019 · Art. Nr. 82405 · Änd. Stand 172/19... - Seite 18 MS02...
